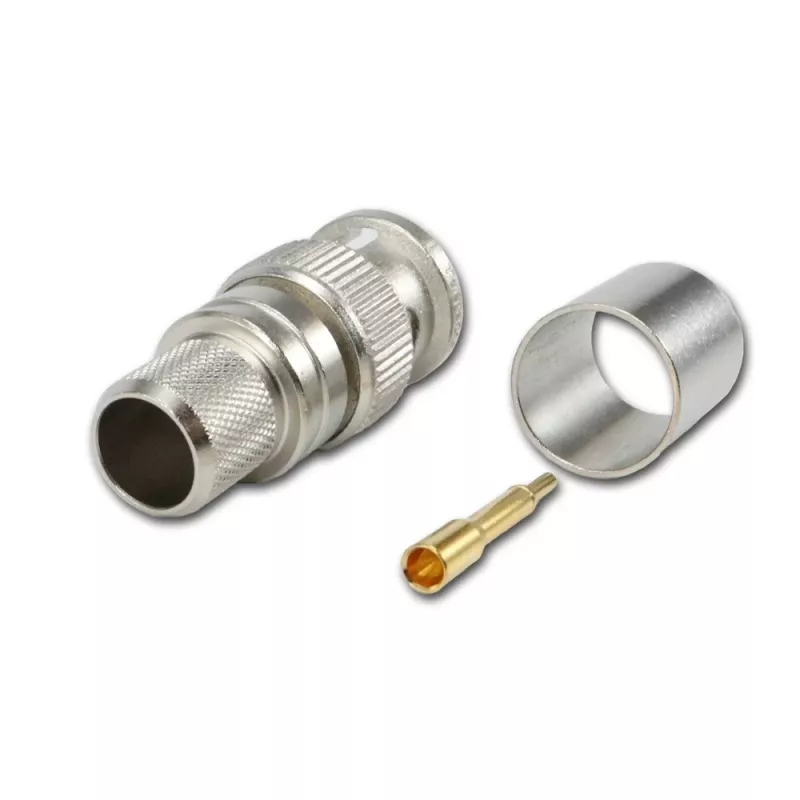

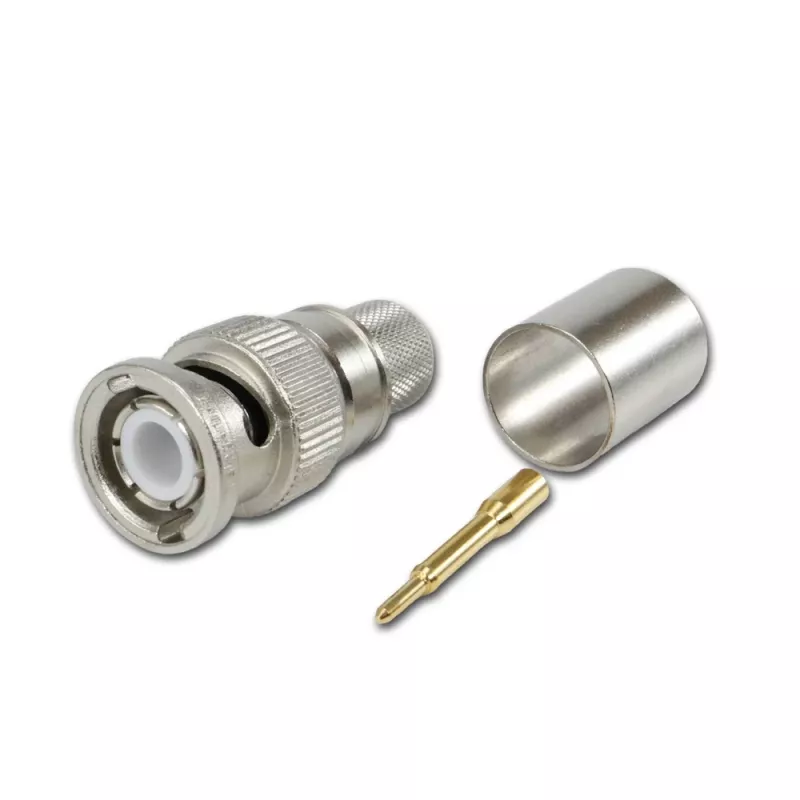

Telegärtner BNC crimp kištukas RG214/U ir RG393/U kabeliams, 50 Ohm, 1 vnt. J01000A0060

Telegärtner J01000A0060 – tai 50 omų BNC kištukas, skirtas tiksliai RG214/U ir RG393/U koaksialiniams kabeliams. Šis modelis priklauso profesionalių RF jungčių klasei, kur svarbiausia yra stabili varža ir patikimas mechaninis kontaktas, o ne masinė gamyba.

Kodėl verta rinktis

Crimp tipo tvirtinimas užtikrina sandarų, vibracijai ir ištraukimui atsparų sujungimą – tai ypač svarbu, kai kabelis naudojamas judančiose arba vibruojančiose sistemose. PTFE izoliatorius išlaiko stabilią 50 omų varžą net esant dideliems temperatūrų svyravimams, todėl signalo kokybė išlieka prognozuojama visame DC–4 GHz diapazone.

Techninės specifikacijos

• Jungties tipas: BNC kištukas (male), bajonetinė fiksacija
• Varža: 50 Ohm
• Suderinami kabeliai: RG214/U, RG393/U
• Tvirtinimo būdas: crimp
• Dažnių diapazonas: DC–4 GHz
• Darbinė įtampa: 500 V RMS
• Korpusas: žalvaris, nikeliuotas
• Centrinis kontaktas: žalvaris, auksuotas
• Izoliatorius: PTFE
• Darbinė temperatūra: nuo -55 °C iki +155 °C

Kam tinka

• RF testavimo stendams, kur reikia tiksliai kontroliuoti 50 omų traktą
• Individualių koaksialinių kabelių surinkimui ryšių įrangai
• Susidėvėjusių BNC jungčių keitimui esamuose kabeliuose

Kaip naudoti

Prieš montavimą nustatykite kabelio apvalkalo nuėmimo ilgį pagal RG214/U arba RG393/U specifikaciją, kad centrinis laidas ir ekranas tiksliai atsidurtų savo vietose. Crimpavimui būtina tinkama crimp priemonė su RG214/U arba RG393/U matrica – netinkama matrica gali pažeisti izoliatorių ir pabloginti varžos stabilumą. Baigę patikrinkite, ar kištukas tvirtai fiksuojasi bajonetiniu užraktu ir ar nėra trumpojo jungimo tarp centro ir ekrano.

Patarimas: pirkdami kelis vienetus, crimpavimą atlikite vienoje partijoje su ta pačia matrica – taip užtikrinsite vienodą visų jungčių kokybę. Prieš naudodami aukšto dažnio įrangoje, rekomenduojama patikrinti sujungimo nuostolius refleksometru.
