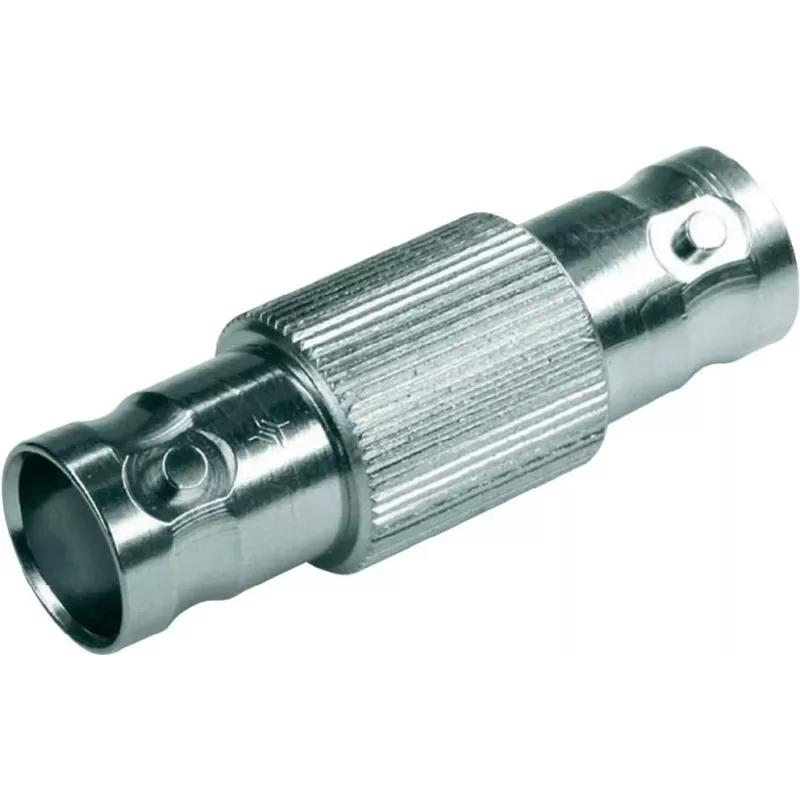

Telegärtner BNC adapteris BNC lizdas į BNC lizdą J01005A0006

Kai iki 4 GHz siekiantis dažnių diapazonas turi išlikti stabilus, jungties kokybė nebėra smulkmena. Telegärtner J01005A0006 leidžia prailginti arba sujungti 50 Ω koaksialines linijas tiesiuoju BNC lizdas–BNC lizdas adapteriu, išlaikant žemą VSWR ir patikimą signalo vientisumą.

Kodėl verta rinktis

• Platus dažnių diapazonas: nuo DC iki 4 GHz
• Žemas VSWR: ≤1,2 (nuo DC iki 2 GHz)
• Auksuoti kontaktai užtikrina stabilų kontaktą
• PTFE izoliacija atspari temperatūros pokyčiams
• Atitinka RoHS reikalavimus

Kam tinka

Šis adapteris skirtas inžinieriams, technikams ir įmonėms, kurios eksploatuoja 50 Ω koaksialines sistemas: matavimo laboratorijoms, ryšių infrastruktūrai, testavimo stendams ir įrangos priežiūros komandoms, kurioms svarbus ilgaamžiškumas ir nuspėjami elektros parametrai.

Techniniai duomenys

• Jungtis 1: BNC lizdas (moteriška)
• Jungtis 2: BNC lizdas (moteriška)
• Impedansas: 50 Ω
• Adapterio tipas: tiesus
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontaktų medžiaga: žalvaris, auksuotas
• Izoliacijos medžiaga: PTFE
• Dažnių diapazonas: nuo DC iki 4 GHz
• Įtampos vertė: 500 V (RMS)
• Izoliacijos varža: ≥ 5 GΩ
• Vidinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1 mΩ
• Darbinė temperatūra: nuo -55 °C iki +155 °C
• Montavimo tipas: linijoje / laisvai kabantis
• Standartas: IEC 60169-8
• Pakuotės kiekis: 1 vnt.

Naudojimas

Adapteris jungiamas tiesiai tarp dviejų BNC kištukų: užtenka sujungti bayonetiniu fiksavimu, o tiesi konstrukcija nekeičia linijos krypties. Prieš montuodami patikrinkite, ar abi jungiamosios dalys yra 50 Ω BNC kištukai, ir venkite per didelės jėgos sukant fiksatorių.

Patarimas: periodiškai apžiūrėkite auksuotus kontaktus ir, jei reikia, nuvalykite juos izopropilo alkoholiu – taip išlaikysite mažą kontaktų varžą ir stabilų signalą visame iki 4 GHz diapazone.
