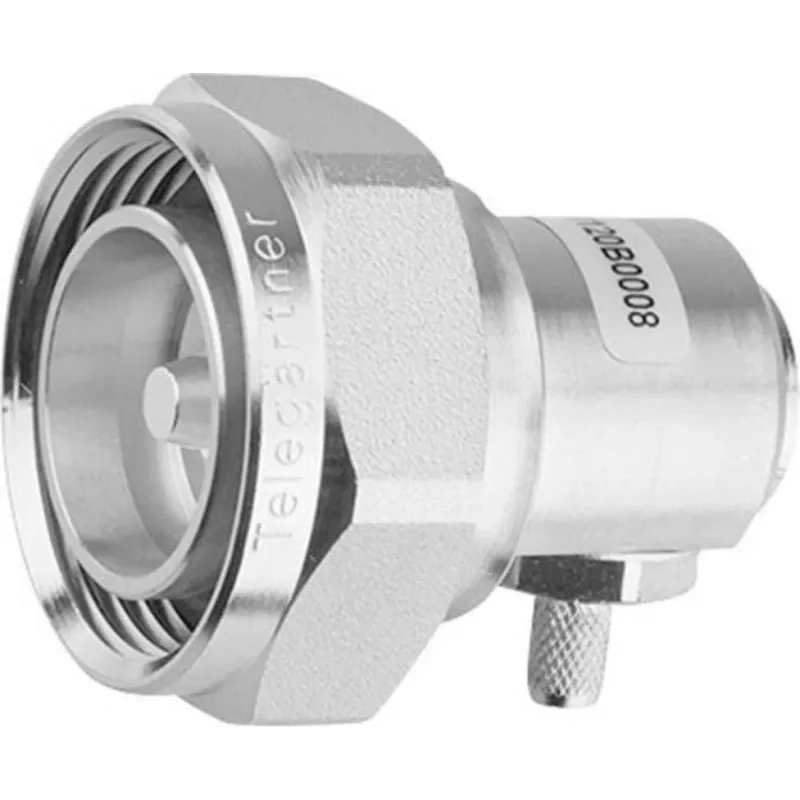

Telegärtner 7-16 DIN kampinis kištukas, 50 omų, sidabrinis, spaustuko tvirtinimas J01120C0010

Kai montavimo erdvė ribota, o signalo kokybė neturi nukentėti, sprendimas yra kampinis 7-16 DIN jungtis. Šis Telegärtner J01120C0010 kištukas pasižymi VSWR ≤ 1,20 esant 6 GHz dažniui, todėl užtikrina mažą atspindį iki pat 7,5 GHz. Sidabruoti kontaktai ir PTFE dielektrikas sumažina įterpimo nuostolius ir prailgina tarnavimo laiką net intensyvaus naudojimo sąlygomis.

Kam skirta

Ši jungtis sukurta profesionalams, dirbantiems su RF infrastruktūra: bazinių stočių, antenų sistemų, matavimo įrangos montuotojams bei inžinieriams, kuriems reikia patikimo ryšio sprendimo. Kampinė konstrukcija leidžia išvengti staigių kabelio vingių ankštose spintose ar ant stiebų, o IP68 apsauga užtikrina ilgaamžiškumą lauko sąlygomis.

Pagrindiniai privalumai

• Kampinis korpusas – patogus montavimas sunkiai pasiekiamose vietose
• Sidabruoti kontaktai – maža varža ir stabilus signalas
• PTFE dielektrikas – ilgaamžiškumas ir pastovūs parametrai
• Platus darbinės temperatūros diapazonas: nuo -55 °C iki +155 °C
• Jungimo ciklų skaičius: ≥ 500

Techninė specifikacija

• Jungčių serija: 7-16 DIN
• Jungties tipas: kištukas (vyriškas)
• Korpuso forma: kampinė (90°)
• Impedansas: 50 omų
• Kabelio tvirtinimo būdas: spaustukas
• Suderinamų kabelių grupė: G37 (LMR-400, HLF 400, CNT-400, RG 213/U, RG 214/U, RG 8/U)
• Dažnių diapazonas: DC – 7,5 GHz
• VSWR (maks.): ≤ 1,20 @ 6 GHz
• Įterpimo nuostoliai (maks.): ≤ 0,05 dB @ 1 GHz
• Dielektrinė atsparumas įtampai: 4 kVeff
• Izoliacijos varža: ≥ 10 GΩ
• Centrinio kontakto varža: ≤ 0,4 mΩ
• Išorinio kontakto varža: ≤ 0,4 mΩ
• Kontaktų danga: sidabras
• Korpuso danga: sidabras
• Dielektriko medžiaga: PTFE
• Darbinė temperatūra: nuo -55 °C iki +155 °C
• Aplinkos apsauga: IP68 (sujungus)
• Jungimo ciklai: ≥ 500

Kaip naudoti

Jungtis tvirtinama prie kabelio spaustuku. Pirmiausia nuimkite išorinę izoliaciją ir ekraną pagal instrukcijas, tada įstatykite centrinį laidininką į kontaktą ir priveržkite spaustuką. Užtikrinkite, kad jungtis būtų tvirtai sujungta su lizdu – taip pasieksite IP68 apsaugą. Rekomenduojama naudoti profesionalius montavimo įrankius, kad būtų išvengta pažeidimų.

Mūsų verdiktas

Telegärtner J01120C0010 – tai aukštos kokybės kampinė 7-16 DIN jungtis, sukurta patiems reikliausiems RF sprendimams. Sidabruoti kontaktai ir PTFE dielektrikas garantuoja puikų signalo vientisumą, o IP68 apsauga leidžia naudoti lauke net ir atšiauriomis sąlygomis. Pasirinkę šią jungtį, investuojate į ilgalaikį patikimumą ir našumą.
