Pataisų skydelis Telegärtner J02022A0057

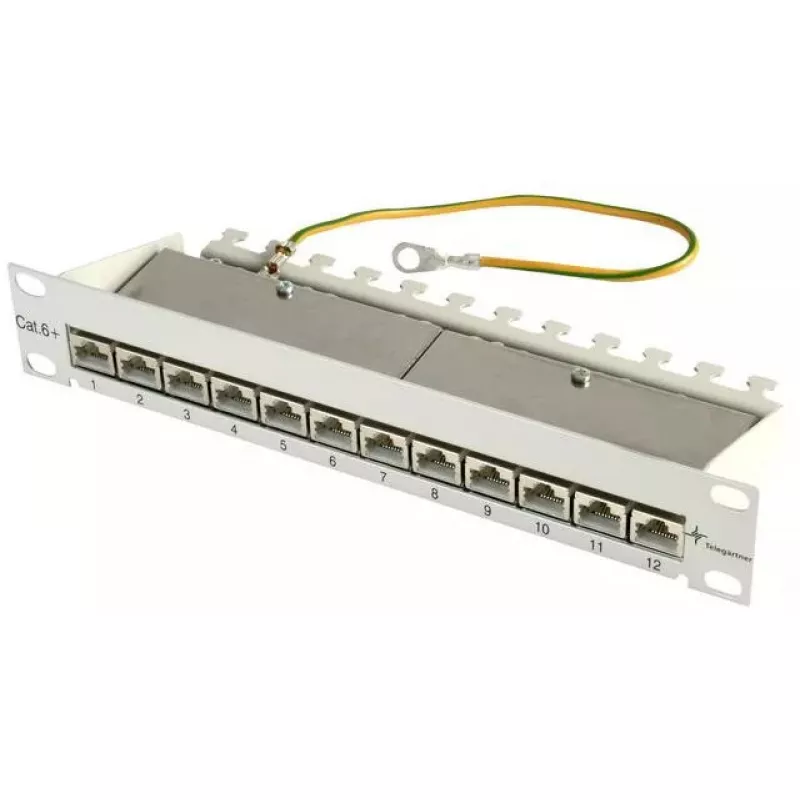

Pataisų skydelis Telegärtner J02022A0057 yra profesionalus 19" / 10" 1 HU montavimo įrenginys, skirtas struktūrizuotoms kabelinėms sistemoms. Jis tinka serverinėse ir ryšių spintose, užtikrinant patikimą tinklo paskirstymą. Skydelis komplektuojamas su 12, 16 arba 24 RJ45 lizdais, sumontuotais ant vienos spausdintinės plokštės horizontalioje padėtyje. Korpusas pagamintas iš plieno su milteliniu padengimu šviesiai pilka spalva (RAL 7035), o dangtelis – iš nerūdijančio plieno. Palaiko Cat6a ir Cat5e kabelius bei atitinka IEC 60603-7-5 / -7-3 standartus.

Privalumai

Šis pataisų skydelis pasižymi IDC (LSA Plus) gnybtais su spalviniu kodavimu pagal EIA/TIA 568A ir 568B standartus. Priekiniame skydelyje yra integruota modulinių lizdų numeracija, o kabelių įtempimui sumažinti pateikiami kabelių raiščiai, kuriems nereikia varžtų ar specialių įrankių. Ekranuotose versijose užtikrinamas 360° ekranavimo jungimas tiesiai ant PCB per didelį kontaktinį plotą ir varžtinius spaustukus, sumažinant pynimo sukimą ir trumpojo jungimo riziką dėl pakankamo tarpelio tarp duomenų gnybtų ir ekranavimo kontakto. Dangtelio montavimui nereikia specialių įrankių.

Pagrindinės specifikacijos

• Formos faktorius: 19" / 10", 1 HU montavimas stove
• RJ45 prievadai: 12, 16 arba 24 ant vienos PCB
• Gnybtai: IDC (LSA Plus) su EIA/TIA 568A ir 568B spalviniu kodavimu
• Standartai: IEC 60603-7-5 / IEC 60603-7-3
• Medžiagos: plieninis korpusas (miltelinis padengimas RAL 7035), nerūdijančio plieno dangtelis
• Ekranavimas: 360° PCB kontaktas ir varžtinis spaustukas (ekranuotiems tipams)

Kaip naudoti

Sumontuokite pataisų skydelį standartiniame 19" arba 10" stove reikiamame 1 HU aukštyje. Prijunkite tinklo kabelius prie IDC (LSA Plus) gnybtų pagal EIA/TIA 568A arba 568B spalvinį kodą. Ekranuotoms versijoms prijunkite kabelio ekraną prie PCB kontakto naudodami pateiktus varžtinius spaustukus ir įžeminimo kabelį. Naudokite pateiktus kabelių raiščius kabelių įtempimui sumažinti; dangtelio tvirtinimui nereikia specialių įrankių.

Rekomendacijos

Užtikrinkite, kad neišvytų porų ilgis neviršytų 13 mm, kad būtų išlaikytas signalo našumas. Montuodami ekranuotus kabelius, patikrinkite įžeminimą ir užtikrinkite pakankamą tarpą tarp ekranavimo kontaktų ir duomenų gnybtų, kad išvengtumėte trumpųjų jungimų. Laikykitės standartinės kabelių valdymo praktikos stovuose ir spintose, kad išlaikytumėte našumą ir prieinamumą.
