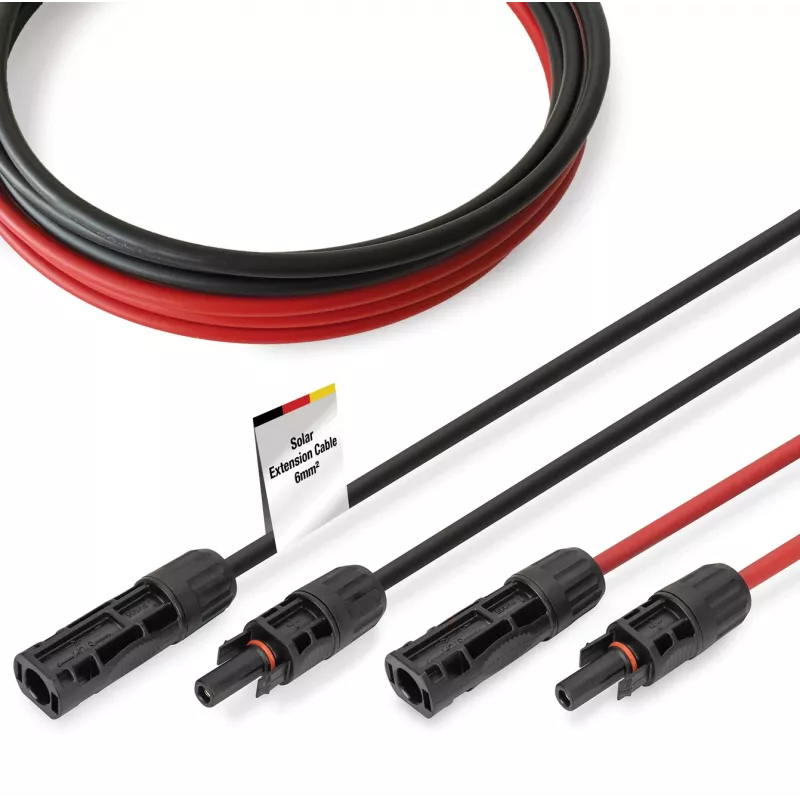

Laidas Digitus DK-SCEC66-0150 6 mm² 15 m MC4 juoda raudona

Šis paruoštas naudoti saulės energijos prailginimo laidas su iš anksto sumontuotais MC4 kištuku ir lizdu yra skirtas tiek vidaus, tiek lauko fotovoltinėms sistemoms. Jis užtikrina patikimą ir greitą saulės modulių, inverterių ir kombinatorinių dėžių sujungimą aukštos įtampos sistemose iki 1500 V nuolatinės srovės.

Kodėl verta rinktis?

Laidas pasižymi maža kontaktine varža (≤ 0,5 Ω), todėl galios nuostoliai yra minimalūs. Alavuotos varinės gyslos užtikrina aukštą laidumą ir atsparumą korozijai. Dėl lanksčios konstrukcijos laidą lengva nutiesti net ir ankštose vietose, o tvirta XLPO izoliacija ir PA66 apvalkalas garantuoja atsparumą UV spinduliams, drėgmei ir ozonui. Jungtys yra liepsną slopinančios (UL94 V-0), o gaminys atitinka CE ir EN standartus.

Pagrindinės techninės specifikacijos

• Ilgis: 15 m
• Gyslos skerspjūvis: 6 mm²
• Įtampos tolerancija: iki 1500 V DC / 1000 V AC
• Vardinė srovė: 30 A
• Gyslų medžiaga: alavuotas varis
• Gyslų struktūra: 84 gijos × 0,285 mm
• Gyslos skersmuo: 3,0 mm
• Izoliacijos medžiaga: XLPO
• Apvalkalo medžiaga: PA66 / XLPO
• Kištuko medžiaga: PPE, PA66, be halogenų
• Izoliacijos skersmuo: 4,4 mm ±0,1 mm
• Išorinis skersmuo: 6,1 mm ±0,2 mm
• Temperatūros diapazonas: nuo -40 °C iki +85 °C
• Kontaktinė varža: ≤ 0,5 Ω
• Izoliacijos varža: ≥ 500 MΩ·km
• Dielektrinis stipris: AC 6,5 kV / DC 15 kV (5 min.)
• Kibirkšties testas: 7 kV
• Standartai ir sertifikatai: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Spalva: 1× juoda, 1× raudona
• Jungtys: MC4 kištukas (vyriškas) ir MC4 lizdas (moteriškas)
• Apsaugos klasė: IP65 / IP68

Naudojimas: tieskite laidą tarp saulės modulių, kombinatorinių dėžių ar inverterių, laikydamiesi poliškumo (raudona = teigiamas, juoda = neigiamas). Pritvirtinkite laidą, kad išvengtumėte mechaninių apkrovų, ir užtikrinkite minimalų lenkimo spindulį. Sujunkite MC4 kištuką ir lizdą, kol išgirsite spragtelėjimą – tai rodo, kad jungtis užfiksuota. Prieš atjungdami ar jungdami, išjunkite fotovoltinės sistemos grandines.
