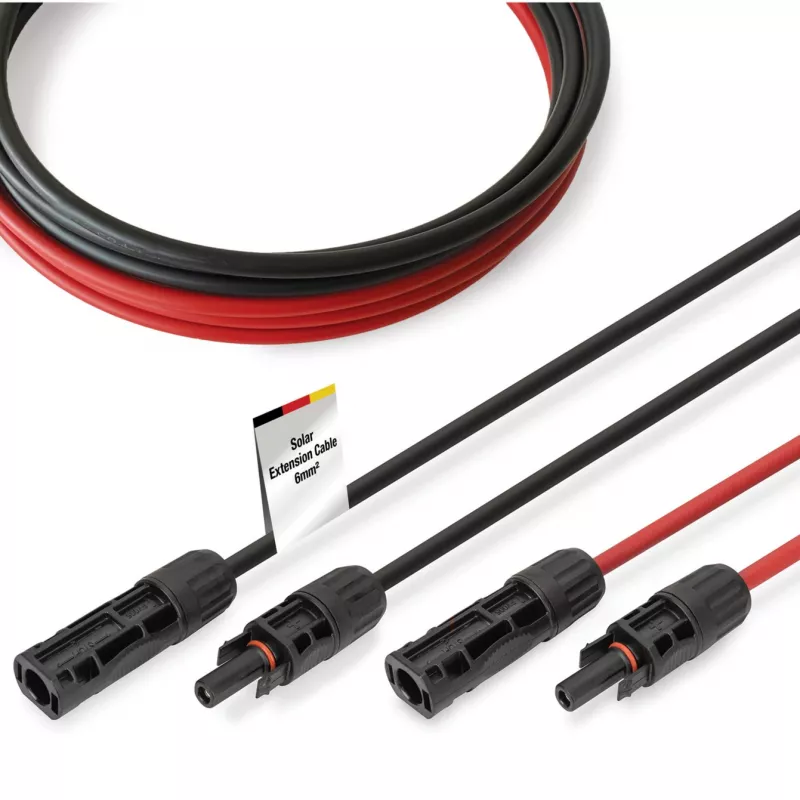

Prailginimo laidas saulės moduliams Digitus DK-SCEC66-0100 6 mm² MC4 10 m juoda raudona

Šis „Digitus“ saulės modulių prailginimo laidas yra paruoštas naudojimui – su iš anksto sumontuotais MC4 kištuku ir lizdu. Sukurtas fotovoltinėms sistemoms, jis užtikrina patikimą srovės perdavimą ir atsparumą korozijai dėl 6 mm² skerspjūvio alavuoto vario laidininko. XLPO izoliacija ir tvirtas apvalkalas leidžia nuolat naudoti lauke. Laidas tinka aukštos įtampos fotovoltinėms sistemoms – atlaiko iki 1500 V DC įtampą ir veikia nuo -40 °C iki +85 °C temperatūroje.

Privalumai

Šis saulės modulių prailginimo laidas pasižymi maža kontaktine varža (≤ 0,5 Ω) ir alavuoto vario laidininkais, kurie sumažina galios nuostolius ir užtikrina ilgalaikį laidumą. Iš anksto sumontuoti MC4 jungtys leidžia greitai ir be įrankių atlikti sujungimą vietoje. XLPO izoliacija ir PA66 sustiprinti, halogenų neturintys kištukų gnybtai užtikrina atsparumą UV spinduliams, drėgmei ir ozonui bei mechaninį patvarumą. Apvalkalas yra liepsną slopinantis (UL94 V-0), o gaminys atitinka CE, EN 50618, EN 60332-1-2 (Eca) ir EN 62852:2015 standartus, todėl tinkamas tarptautiniams fotovoltiniams projektams.

Kur naudoti

• Saulės modulių jungimas į grandines (string)
• Modulių prijungimas prie inverterių ar kombinatorinių dėžių
• „Pasidaryk pats“ ir profesionalūs stogo ar antžeminiai fotovoltiniai įrenginiai
• Esamų nuolatinės srovės kabelių prailginimas ir remontas fotovoltinėse sistemose

Pagrindinės techninės specifikacijos

• Ilgis: 10 m
• Laidininko skerspjūvis: 6 mm²
• Įtampos tolerancija: iki 1500 V DC / 1000 V AC
• Vardinė srovė: 30 A
• Laidininko medžiaga: alavuotas varis
• Laidininko struktūra: TS 84/0,285 mm
• Laidininko skersmuo: 3,0 mm
• Izoliacijos medžiaga: XLPO
• Apvalkalo medžiaga: XLPO
• Kištuko medžiagos: PPE, PA66, be halogenų
• Izoliacijos skersmuo: 4,4 mm ±0,1 mm
• Išorinis skersmuo: 6,1 mm ±0,2 mm
• Temperatūros diapazonas: nuo -40 °C iki +85 °C
• Kontaktinė varža: ≤ 0,5 Ω
• Izoliacijos varža: ≥ 500 MΩ·km
• Dielektrinis stiprumas: AC 6,5 kV / DC 15 kV (5 minutės)
• Kibirkšties testas: 7 kV
• Standartai ir sertifikatai: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Spalva: 1 × juoda, 1 × raudona
• Sujungimai: MC4 kištukas (vyriškas) ir MC4 lizdas (moteriškas)

Kaip naudoti

Nutieskite kabelį trumpiausiu praktiniu keliu tarp komponentų, vengdami aštrių briaunų ir šilumos šaltinių. Prijunkite MC4 kištuką prie modulio ar kabelio su atitinkamu MC4 lizdu, užtikrindami teisingą poliškumą (raudona = teigiamas, juoda = neigiamas). Iš anksto sumontuoti jungtys leidžia sujungti be įrankių; patikrinkite, ar MC4 kontaktai užsifiksavo. Po montavimo pritvirtinkite kabelį tinkamais spaustukais ar raiščiais ir prieš įjungiant sistemą patikrinkite jungtis bei izoliacijos varžą.

Rekomendacijos

Saugiam naudojimui šį kabelį naudokite tik nuolatinės srovės fotovoltinėse grandinėse, neviršydami nurodytų parametrų (30 A, ≤ 1500 V DC). Laikykitės teisingo poliškumo, venkite per didelio lenkimo ir reguliariai vizualiai tikrinkite, ar nėra pažeidimų, UV senėjimo ar nusidėvėjimo. Vadovaukitės vietiniais elektros instaliacijos reikalavimais bei inverterio ar modulio gamintojo montavimo instrukcijomis.
