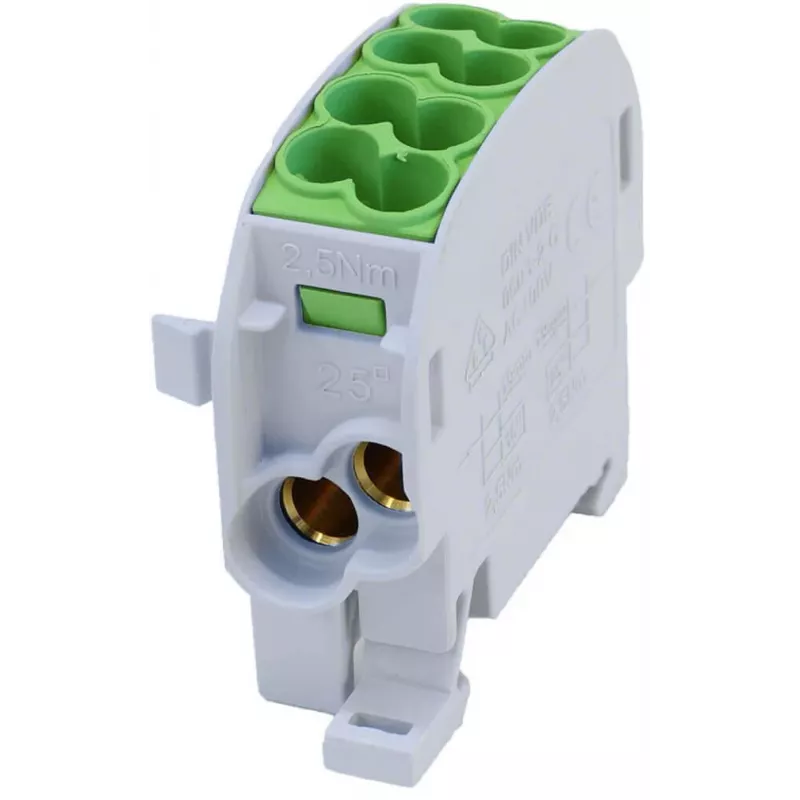

SIMET SCB 25 Branch Distribution Block Al/Cu 80-110 SIMBLOCK, Green 81501005

Ieškote patikimo ir lankstaus šakotojo skirstomojo bloko pramoniniams ar komerciniams elektros tinklams? SIMET SCB 25 užtikrina tvirtą pagrindinio laidininko šakojimą, leidžiantį naudoti tiek aliuminio, tiek varinius laidus, o tai sumažina atsargų poreikį ir supaprastina montavimą.

Privalumai

Šis vienpolis blokas pasižymi dideliu pralaidumu: variniams laidininkams iki 80 A, aliuminiams – iki 63 A, o darbinė įtampa siekia 1000 V AC/DC. Keturi šakojimo išėjimai leidžia greitai ir patikimai atšakoti magistralinius laidus, o sraigtiniai gnybtai užtikrina ilgalaikį kontaktą. Montuoti galima ant DIN bėgelio (TS35) arba varžtais – tai suteikia lankstumo skirstomosiose spintose.

Kam tinka

• Pramoniniams valdymo pultams ir skirstomiesiems skydams
• Energijos paskirstymo sistemoms su mišriais aliuminio/variniais laidais
• Elektros instaliacijoms, kuriose reikia patikimo šakojimo ribotoje erdvėje

Pagrindinės specifikacijos

• Tipas: šakotasis skirstomasis blokas, 1 polius
• Pagrindinio laidininko skerspjūvis: 6–25 mm²
• Šakojimo laidininko skerspjūvis: 1,5–10 mm²
• Vardinė srovė (Cu): 80 A; (Al): 63 A
• Vardinė įtampa: 1000 V AC/DC
• Laidininkų medžiaga: aliuminis / varis
• Montavimas: DIN bėgelis (TS35) arba varžtais
• Gnybtai: sraigtiniai, 1 įėjimas + 1 išėjimas (praėjimo), 4 šakojimo išėjimai
• Izoliacija: poliamidas (PA6), spalva žalia, apsaugos klasė IP20
• Darbinė temperatūra: nuo –25 °C iki +70 °C
• Atitiktis: PN-EN 60947-7-1

Kaip naudoti

Bloką lengva sumontuoti ant DIN bėgelio arba pritvirtinti varžtais prie plokštės. Pagrindinis laidas jungiamas prie įėjimo ir išėjimo gnybtų, o šakojimo laidai – prie keturių išėjimų. Rekomenduojama naudoti tinkamo skerspjūvio laidus ir laikytis gamintojo nurodyto priveržimo momento.

Patarimas: norėdami užtikrinti maksimalų patikimumą, prieš jungdami aliuminio laidus nuvalykite oksido sluoksnį ir naudokite kontaktinį tepalą. Visada laikykitės vietinių elektros instaliacijos taisyklių.
