SIMET SCB 25-2 šakų paskirstymo blokas Al/Cu, mėlynas, 81505003

Vardinė įtampa 1000 V AC / 1000 V DC – tai pagrindinė SIMET SCB 25-2 šakų paskirstymo bloko, skirto Al/Cu laidininkams, charakteristika. Šis vienpolio bloko sprendimas leidžia patikimai paskirstyti maitinimą profesionaliuose elektros skydeliuose.

Privalumai profesionalams

• Skirtas Al/Cu laidininkams – tinka tiek aliuminio, tiek vario laidams.
• Vardinė įtampa 1000 V AC / 1000 V DC užtikrina ilgaamžiškumą ir atitiktį aukštiems reikalavimams.
• Montuojamas ant TS 35 bėgelio horizontaliai – patogus ir standartizuotas tvirtinimas.
• Vienpolė konstrukcija supaprastina paskirstymo sprendimus.

Techninės specifikacijos

• Prekės ženklas: Simet
• MPN: 81505003
• Spalva: mėlyna

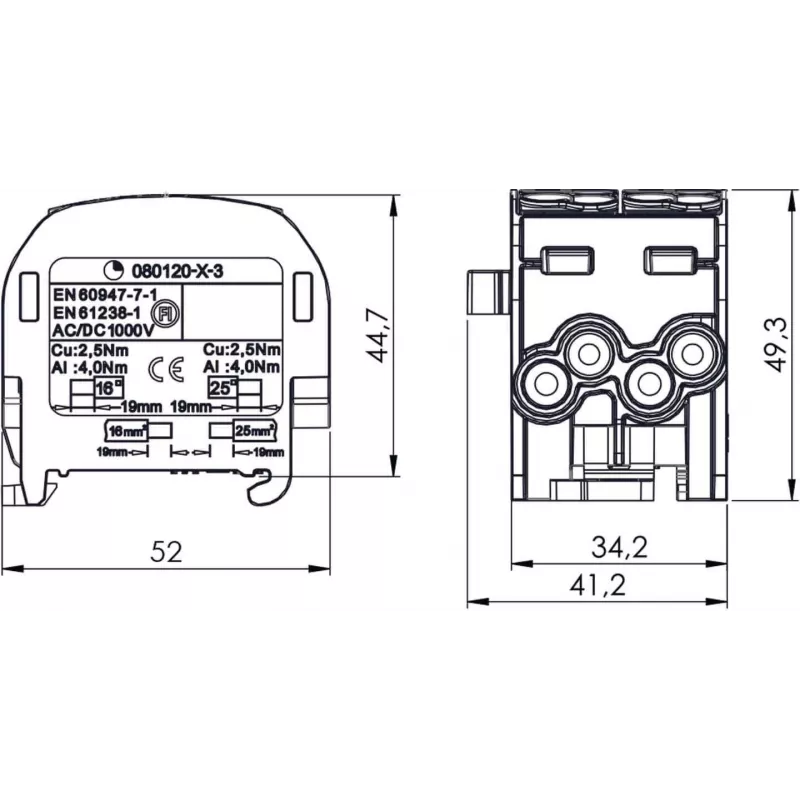

• Plotis: 41,2 mm
• Modulio plotis: 34,2 mm
• Aukštis: 49,3 mm
• Ilgis: 52 mm
• Polių skaičius: 1
• Jungiamumas: Al/Cu
• Įėjimas (vientisa viela): 4 x (2,5...25) mm²
• Įėjimas (suvyta viela su įvorele): 4 x (1,5...16) mm²
• Išėjimas (vientisa viela): 4 x (2,5...16) mm²
• Išėjimas (suvyta viela su įvorele): 4 x (1,5...10) mm²
• Vardinė įtampa: 1000 V AC / 1000 V DC
• Vardinė srovė Cu: 152 A (2 x 16 mm²) / 101 A (1 x 25 mm²)
• Montavimas: ant TS 35 bėgelio – horizontaliai

Kam tinka

Šis paskirstymo blokas rekomenduojamas elektros inžinieriams, montuotojams ir įmonėms, kuriančioms ar prižiūrinčioms elektros skydus, kur reikalingas patikimas Al/Cu laidininkų paskirstymas esant iki 1000 V įtampai.

Patarimas: montuodami ant TS 35 bėgelio horizontaliai, įsitikinkite, kad įėjimo ir išėjimo laidai atitinka nurodytus skerspjūvius – vientisai vielai nuo 2,5 iki 25 mm² (įėjimas) ir nuo 2,5 iki 16 mm² (išėjimas), o suvyta viela su įvorele – atitinkamai nuo 1,5 iki 16 mm² ir nuo 1,5 iki 10 mm².
