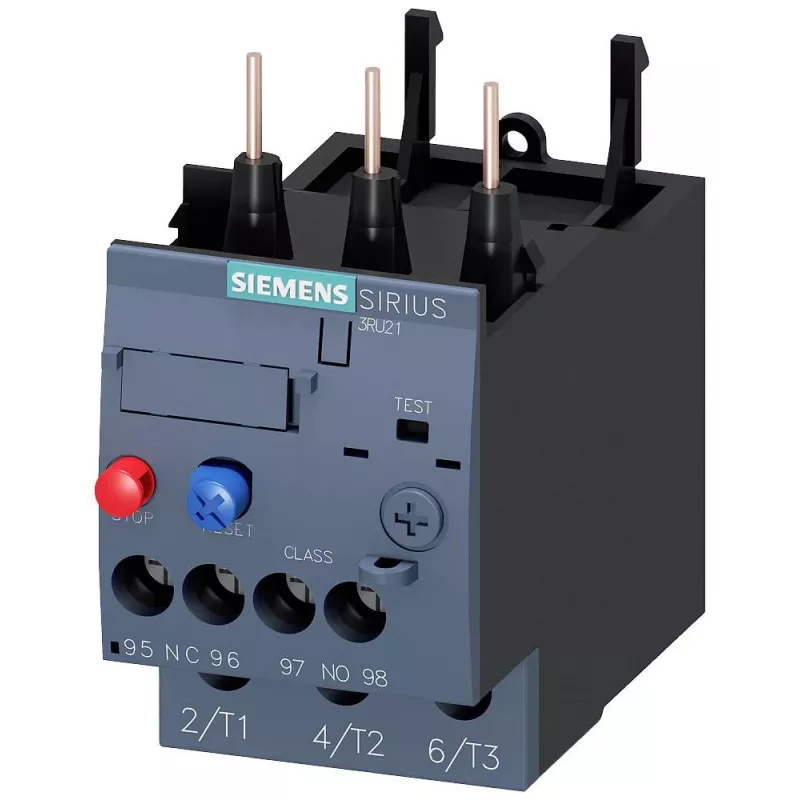

SIEMENS SIRIUS 3RU2126-1KB0 šiluminė apsaugos relė 9,0-12,5A Class 10, varžtiniai gnybtai, 1NO+1NC

Kai trijų fazių variklis patiria perkrovą arba prarandama fazė, laiku suveikusi apsauga gali išgelbėti ir variklį, ir visą gamybos liniją. SIEMENS SIRIUS 3RU2126-1KB0 šiluminė apsaugos relė užtikrina patikimą variklio apsaugą, o jos montavimas tiesiai ant SIRIUS S0 kontaktoriaus taupo laiką ir vietą skydelyje.

Kodėl verta rinktis

• Reguliavimo diapazonas 9,0–12,5 A – tinka standartiniams varikliams
• 10 klasės suveikimo charakteristika – optimali įprastam paleidimui
• 3 polių pagrindinė grandinė su varžtiniais gnybtais

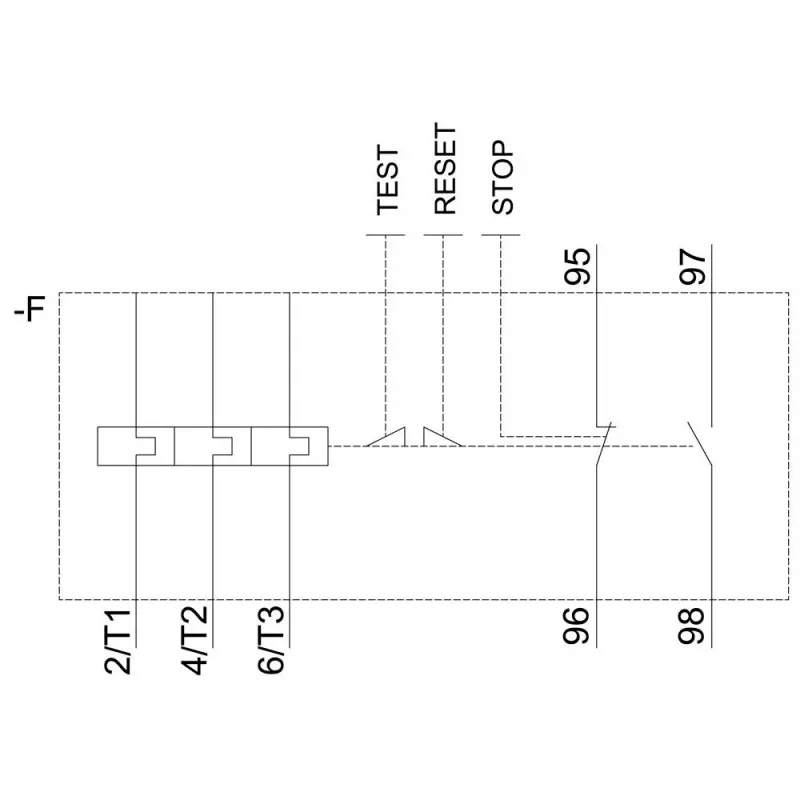

• Pagalbiniai kontaktai: 1 NO + 1 NC
• Rankinis arba automatinis atstatymas ir sustabdymo funkcija
• Tiesioginis montavimas ant SIRIUS S0 kontaktorių

Kasdienis naudojimas

Relė reaguoja į ilgalaikes perkrovas ir fazių asimetriją, atidarydama NC kontaktą, kuris išjungia kontaktorijų ir sustabdo variklį. NO kontaktas gali būti naudojamas signalizuoti PLC arba indikatoriui. Suveikus apsaugai, operatorius gali atstatyti rankiniu būdu arba nustatyti automatinį atstatymą. Per permatomą dangtelį galima patikrinti nustatymo rankenėlę neatidarius skydelio.

Techniniai duomenys

• Produkto tipas: šiluminė apsaugos relė
• Serija: SIRIUS 3RU21
• Korpuso dydis: S0
• Nominali darbinė įtampa: iki 690 V AC
• Nominali izoliacijos įtampa: 690 V
• Nominali impulsinė atsparumo įtampa: 6 kV
• Pagrindinės grandinės prijungimas: varžtiniai gnybtai
• Pagalbinės grandinės prijungimas: varžtiniai gnybtai

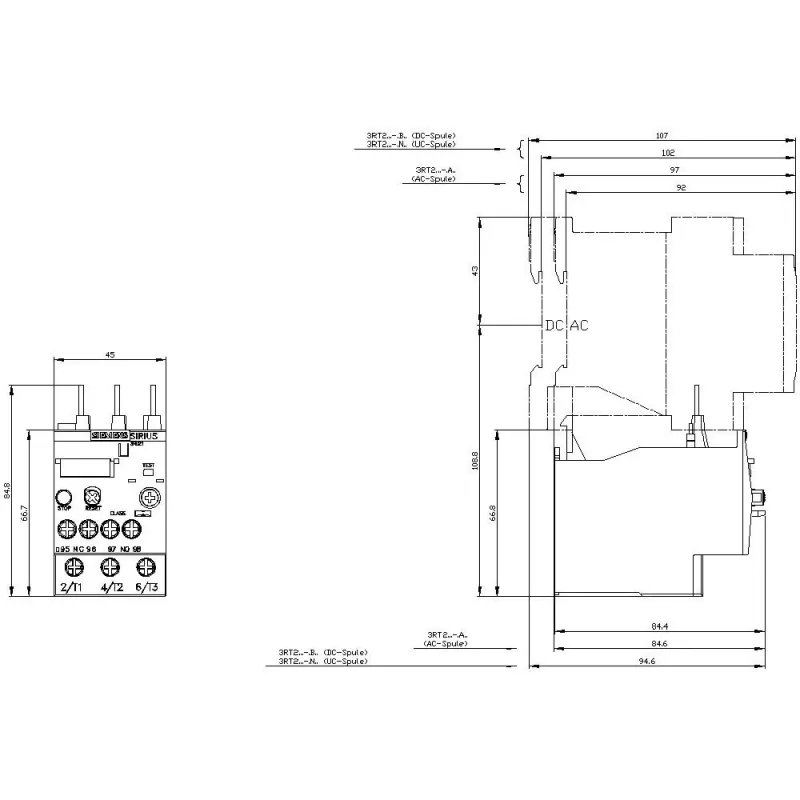

• Montavimas: ant kontaktoriaus arba atskirai su adapteriu
• Darbinė aplinkos temperatūra: -20 iki +60 °C
• Apsaugos klasė: IP20

Kam tinka

Ši relė skirta inžinieriams ir techninės priežiūros specialistams, projektuojantiems ir eksploatuojantiems pramoninius valdymo skydus su SIRIUS S0 kontaktoriais. Ji užtikrina patikimą variklių apsaugą, prailgina įrangos tarnavimo laiką ir mažina neplanuotų sustojimų riziką.

Kaip naudoti

Nustatykite norimą srovės vertę pagal variklio vardinę srovę, naudodami reguliavimo rankenėlę. Sumontuokite relę tiesiai ant kontaktoriaus arba naudokite adapterį atskiram montavimui. Prijunkite pagrindinės grandinės laidus prie varžtinių gnybtų, o pagalbinius kontaktus – prie valdymo grandinės. Patikrinkite, ar nustatymai atitinka variklio duomenis, ir įjunkite maitinimą.

Patarimai

Rekomenduojame reguliariai tikrinti nustatymo rankenėlės padėtį ir užtikrinti, kad relė būtų apsaugota nuo dulkių ir drėgmės. Montuodami šalia kontaktoriaus, palikite pakankamai vietos vėdinimui. Jei variklis dažnai suveikia, patikrinkite, ar nustatyta srovė atitinka faktinę variklio apkrovą.
