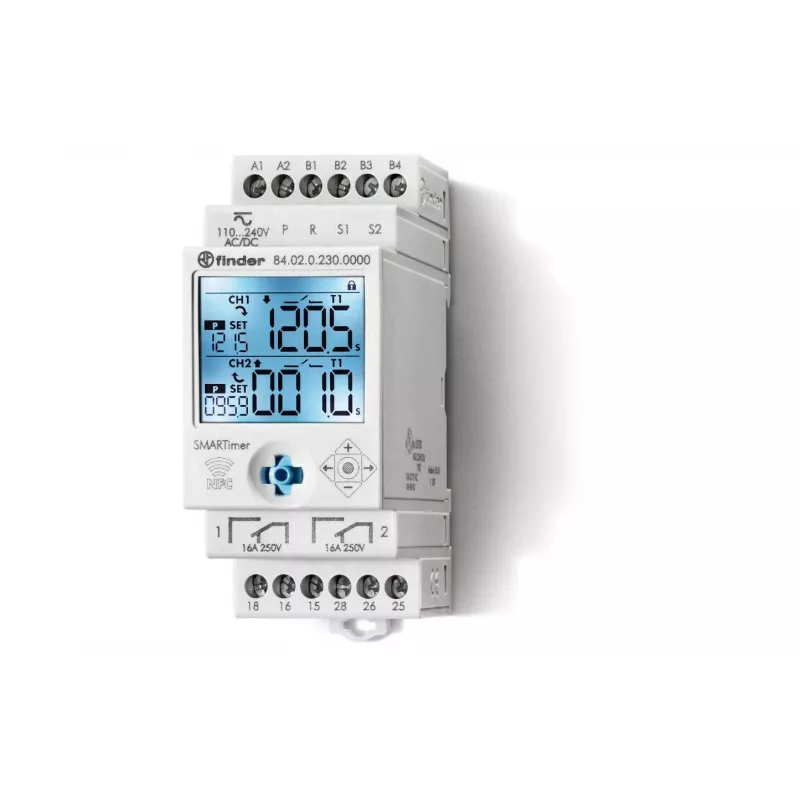

Finder daugiafunkcinė laiko relė 110-240V AC/DC, 16A, 19 funkcijų, 2 CO, DIN bėgiui 840202300000

Du perjungimo kontaktai, atlaikantys 16 A esant 250 V AC, ir 19 laiko funkcijų viename kompaktiškame DIN bėgio modulyje – tai Finder 84.02 serijos daugiafunkcinė laiko relė, skirta profesionaliems valdymo sprendimams. Laiko intervalas nuo 0,05 s iki 100 h, septynios skalės, patikimas veikimas pramonės automatizavimo ir pastatų valdymo sistemose.

Privalumai, aktualūs inžinieriams ir pramonės specialistams

• 19 pasirenkamų funkcijų – nuo vėlinimo įjungimo ir išjungimo iki impulso, intervalo ir simetrinio ciklo režimų – sumažina reikalingų atsarginių dalių skaičių.
• Plačios maitinimo įtampos diapazonas 110-240 V AC/DC leidžia naudoti tiek kintamosios, tiek nuolatinės srovės tinkluose.
• Du perjungimo kontaktai (2 CO), skirti 16 A esant 250 V AC, užtikrina patikimą didelių apkrovų valdymą.
• Laiko nustatymas nuo 0,05 sekundės iki 100 valandų su 7 pasirenkamomis skalėmis – lankstumas įvairiems procesams.
• Montavimas ant 35 mm DIN bėgio – greitas ir standartizuotas įrengimas skydinėse.
• LED indikacija maitinimui ir relės būsenai – lengva diagnostika ir stebėjimas.

Kam tinka

Ši relė skirta skydų gamintojams, pramonės automatizavimo inžinieriams, techninės priežiūros specialistams ir visiems, kuriems reikalingas patikimas laiko valdymas gamybos linijose, pastatų inžinerinėse sistemose ar procesų valdyme. Dėl plataus funkcijų spektro ji tinka tiek paprastiems vėlinimo uždaviniams, tiek sudėtingesnėms ciklinėms sekoms.

Pagrindinės techninės charakteristikos

• Funkcijų skaičius: 19
• Maitinimo įtampa: 110-240 V AC/DC
• Išėjimo kontaktai: 2 perjungimo (CO)
• Kontaktų nominalas (AC1): 16 A @ 250 V AC
• Kontaktų medžiaga: AgCdO (sidabro kadmio oksidas)
• Laiko nustatymo diapazonas: 0,05 s – 100 h
• Laiko skalės: 7 pasirenkamos
• Montavimas: 35 mm DIN bėgis
• Darbinė temperatūra: -20°C iki +50°C
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekinis skydelis)
• Dielektrinis stipris (maitinimas/kontaktai): 2 kV AC
• Energijos suvartojimas: 2,5 VA (AC), 1,5 W (DC)
• Indikatoriai: LED (maitinimas, relės būsena)
• Reguliavimas: sukamieji jungikliai ir potenciometras
• Elektrinė tarnavimo trukmė (esant nominaliai apkrovai): 100 000 ciklų
• Mechaninė tarnavimo trukmė: 10 000 000 ciklų

Kaip naudoti

Sumontuokite relę ant 35 mm DIN bėgio. Prijunkite maitinimo įtampą prie atitinkamų gnybtų (110-240 V AC/DC). Pasirinkite reikiamą laiko funkciją su sukamaisiais jungikliais, nustatykite laiką potenciometru ir pasirinkite skalę. LED indikatoriai parodys maitinimo ir relės būseną. Prieš prijungdami apkrovą, įsitikinkite, kad kontaktų nominalas atitinka jūsų grandinės reikalavimus.

Patarimas: prieš montuodami skydinėje, kruopščiai suplanuokite laiko seką ir funkcijos kodą – tai padės išvengti klaidų ir užtikrins sklandų paleidimą. Reguliariai tikrinkite kontaktų būklę, ypač jei perjungiama indukcinė apkrova.
