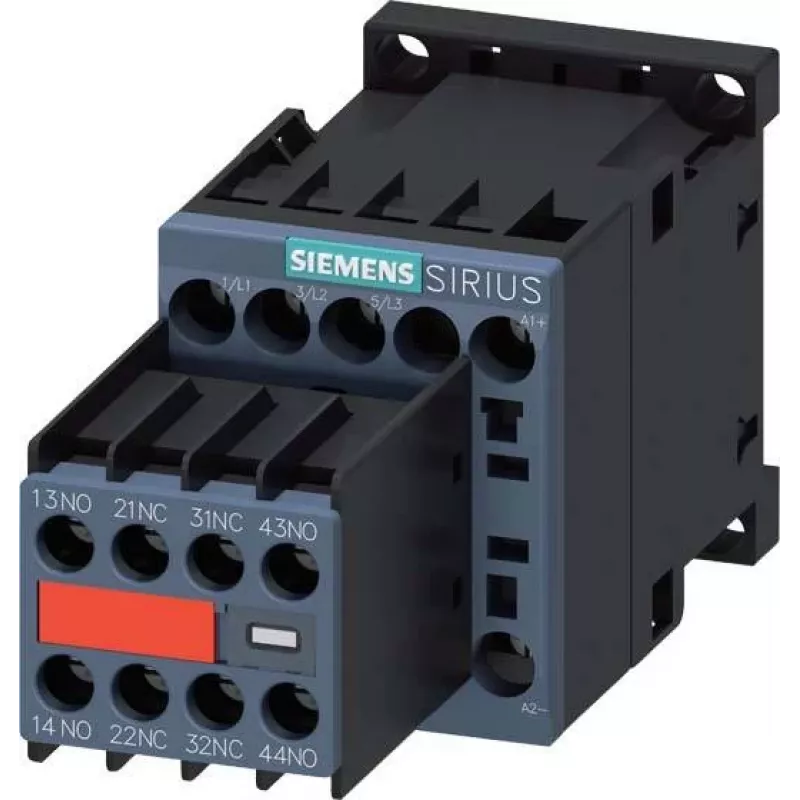

SIEMENS SIRIUS 3RT2 galios kontaktorius 5,5 kW 400 V 12 A 24 V DC 2NO+2NC varžtiniai gnybtai 3RT20171BB443MA0

24 V DC valdymo ritė ir 2NO+2NC pagalbiniai kontaktai – štai kas pirmiausia išskiria šį SIRIUS 3RT2 serijos kontaktoriumi. Tokia kombinacija leidžia tiesiogiai valdyti iš PLC išėjimų ir gauti grįžtamąjį ryšį apie pagrindinės grandinės būseną, nenaudojant papildomų tarpinių relių. Dėl to sprendimas tinka kompaktiškiems valdymo skydams, kuriuose svarbus laidų kiekis ir montavimo laikas.

Kodėl verta rinktis

• 5,5 kW galia prie 400 V (AC-3) – pakanka standartiniams trifaziams varikliams.
• 12 A vardinė darbinė srovė užtikrina stabilų perjungimą ilgalaikėje eksploatacijoje.
• 24 V DC ritė suderinama su dažniausiais PLC valdymo signalais.
• 2NO+2NC pagalbiniai kontaktai suteikia lankstumo projektuojant blokavimo ir signalizacijos grandines.
• Varžtiniai gnybtai – patikimas ir technikams gerai pažįstamas prijungimas.

Kam tinka

Šis kontaktorius skirtas pramoninės automatikos specialistams, elektros skydų surinkėjams ir įmonėms, kuriose varikliai valdomi per PLC. Jis puikiai tinka maisto, medienos, metalo apdirbimo ar vandens tiekimo įrenginiuose, kur reikalingas patikimas ir dažnas perjungimas. S0 dydis leidžia taupyti vietą skydelyje, o 35 mm DIN bėgelis arba varžtinis tvirtinimas – greitas montavimas.

Pagrindinės specifikacijos

• Serija: SIRIUS 3RT2
• Dydis: S0
• Vardinė darbinė srovė (AC-3, 400 V): 12 A
• Vardinė galia (AC-3, 400 V): 5,5 kW
• Valdymo maitinimo įtampa: 24 V DC

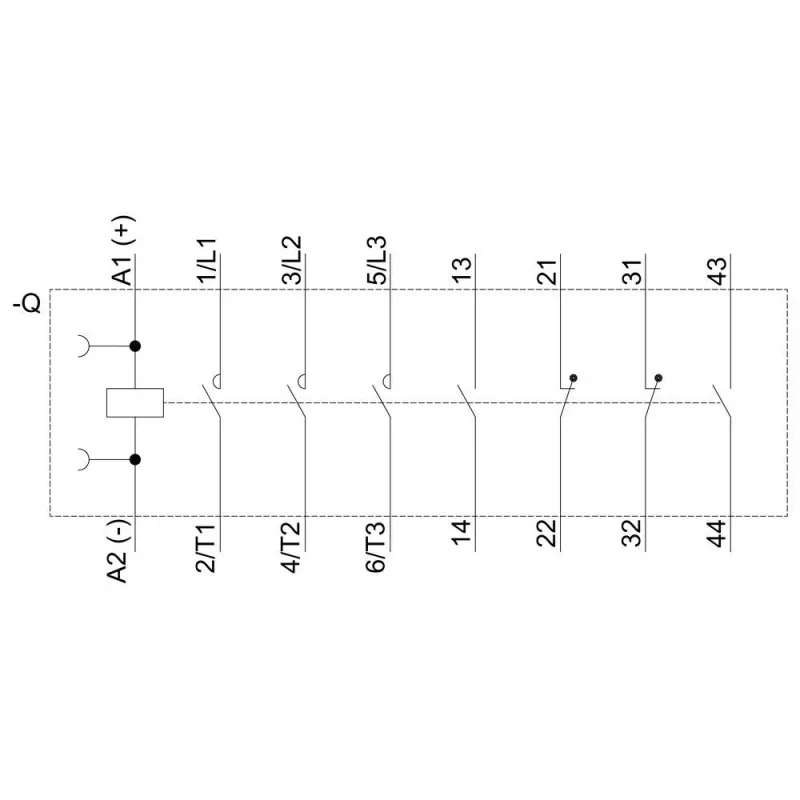

• Pagalbiniai kontaktai: 2 NO + 2 NC
• Polių skaičius: 3
• Pagrindinės grandinės prijungimas: varžtiniai gnybtai
• Pagalbinės grandinės prijungimas: varžtiniai gnybtai

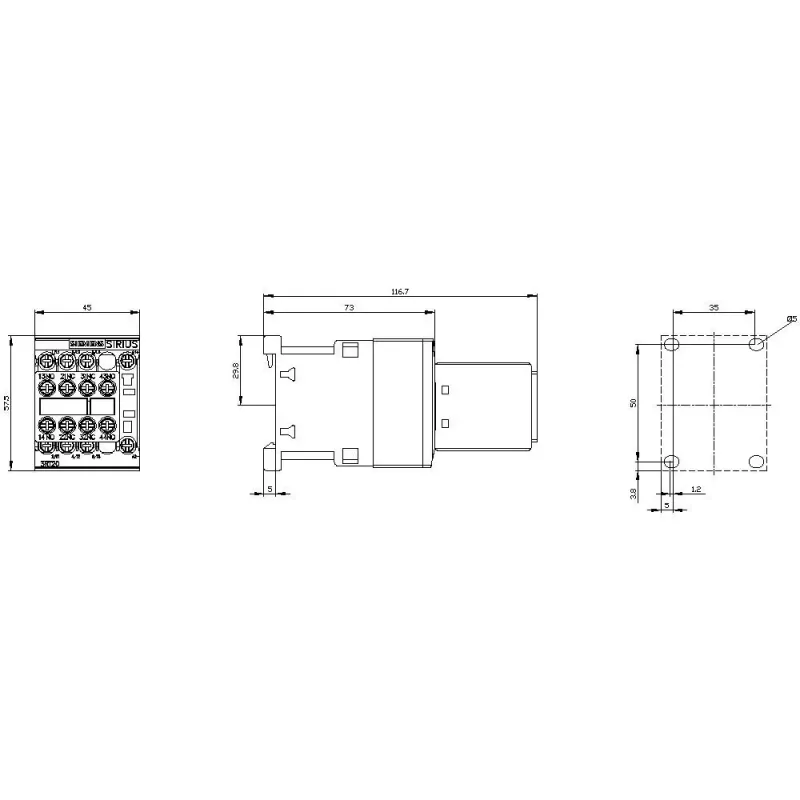

• Montavimas: DIN bėgelis / varžtinis tvirtinimas
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki +60 °C
• Elektrinis ilgaamžiškumas (AC-3): 10 mln. perjungimo ciklų
• Mechaninis ilgaamžiškumas: 30 mln. perjungimo ciklų
• Vardinė izoliacijos įtampa: 690 V
• Atsparumas impulsiniam viršįtampiui: 6 kV

Naudojimo patarimai

Prieš montuodami įsitikinkite, kad valdymo grandinės maitinimas tiksliai atitinka 24 V DC – net nedidelis nuokrypis gali sutrumpinti ritės tarnavimo laiką. Varžtinius gnybtus priveržkite gamintojo nurodytu momentu, kad išvengtumėte kontaktų perkaitimo. Jei kontaktorių naudojate dažnam perjungimui, pasirūpinkite pakankama ventiliacija skydelyje, nes ilgaamžiškumas priklauso ir nuo temperatūros. Reguliariai tikrinkite pagalbinių kontaktų būseną – jie dažnai yra pirmoji grandis, perduodanti signalą į valdymo sistemą.
