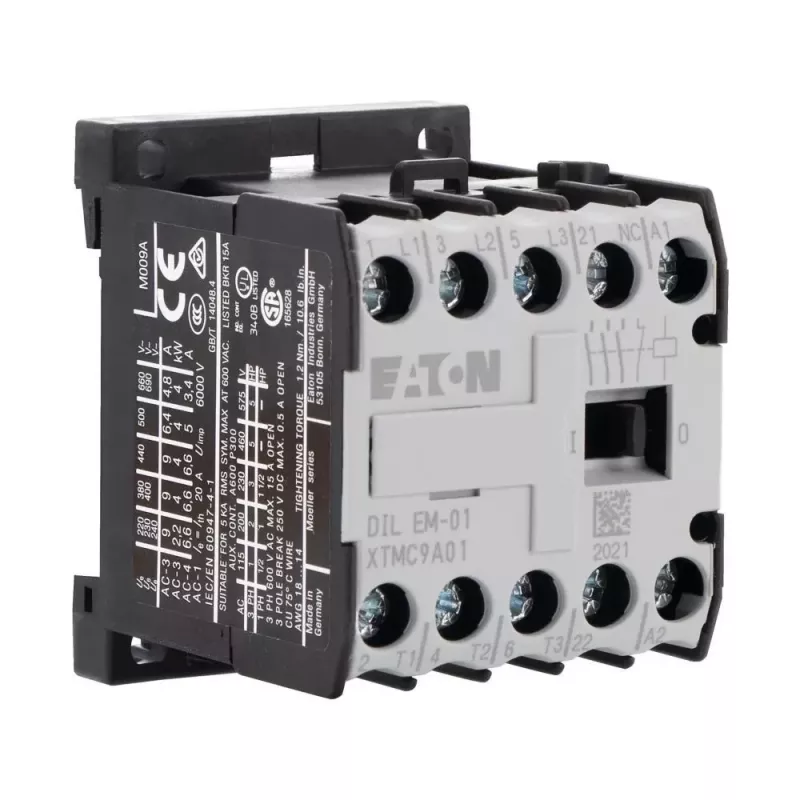

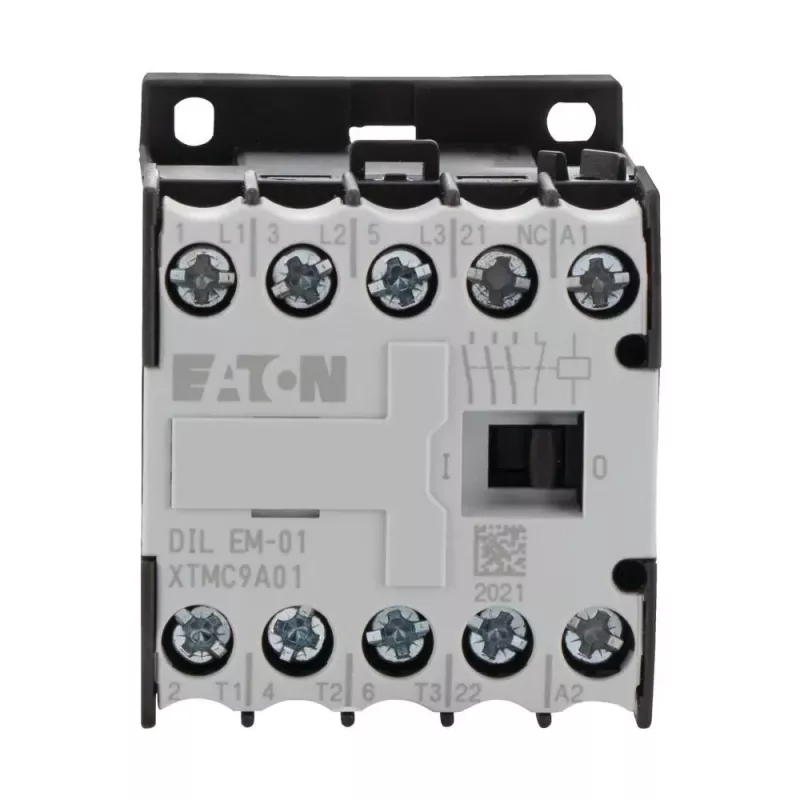

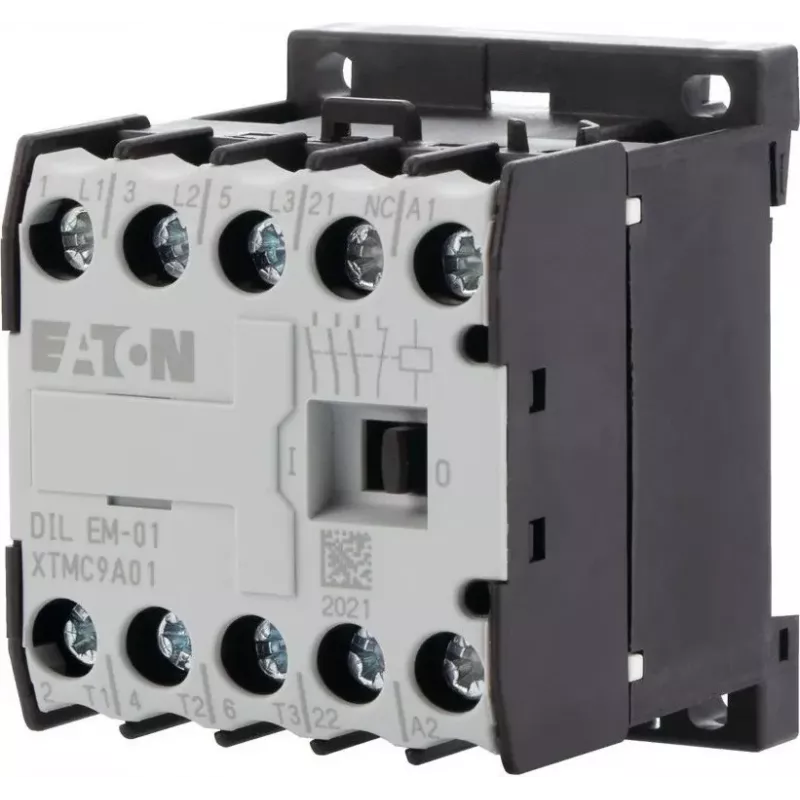

Eaton DILEM-01-G Mini kontaktorius, 3 polių, 1 NC, 24 V DC ritė, 4 A AC-3

Eaton DILEM-01-G išsiskiria iš įprastų mini kontaktorių kompaktišku korpusu, tvirtu perjungimu ir specializuota 24 V DC rite, todėl yra patikimas pasirinkimas valdymo grandinėms, kurioms reikalingas stabilus žemos įtampos veikimas. Trijų polių pagrindiniai kontaktai ir integruotas 1 NC pagalbinis kontaktas viename įrenginyje sumažina laidų kiekį ir taupo skydo vietą.

Privalumai

• 3 polių pagrindiniai kontaktai, skirti 4 A (AC-3, 400 V) ir iki 20 A (AC-1, 400 V)
• Integruotas 1 NC pagalbinis kontaktas būsenos signalizavimui ar blokavimui
• 24 V DC ritė saugiam ir efektyviam žemos įtampos valdymui
• Kompaktiškas montavimas ant DIN bėgelio arba varžtais, tinka ankštose erdvėse
• Didelė mechaninė ir elektrinė eksploatacijos trukmė

Naudojimas kasdien

Šis mini kontaktorius puikiai tinka variklių paleidimui ir valdymui iki 1,5 kW esant 400 V AC-3, taip pat varžinėms ar apšvietimo apkrovoms AC-1 sąlygomis. 24 V DC ritė užtikrina stabilų veikimą net esant svyruojančiai valdymo įtampai, o IP20 apsaugos laipsnis ir platus darbinės temperatūros diapazonas nuo -25 °C iki +50 °C daro jį tinkamą pramoniniams valdymo skydams ir mašinų gamybai. Montavimas ant DIN bėgelio leidžia greitai užfiksuoti, o varžtų montavimas suteikia lankstumo individualiems išdėstymams.

Specifikacijos

• Pagrindinių polių skaičius: 3
• Pagalbiniai kontaktai: 1 NC
• Ritės įtampa: 24 V DC
• Vardinė darbinė srovė AC-3 (400 V): 4 A
• Vardinė darbinė galia AC-3 (400 V): 1,5 kW
• Vardinė darbinė srovė AC-1 (400 V): 20 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atlaikomoji įtampa (Uimp): 6 kV
• Montavimas: DIN bėgelis 35 mm arba varžtais
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: -25 °C iki +50 °C
• Elektrinė eksploatacijos trukmė (AC-3): 1,3 mln. ciklų
• Mechaninė eksploatacijos trukmė: 10 mln. ciklų
• Standartai: IEC/EN 60947, VDE 0660, UL, CSA
• Serija: DILEM

Baigiamoji pastaba

Inžinieriams ir skydų gamintojams, ieškantiems patikimo, vietą taupančio kontaktoriaus su 24 V DC rite ir integruotu pagalbiniu kontaktu, Eaton DILEM-01-G užtikrina patikrintą veikimą ir atitiktį tarptautiniams standartams.
