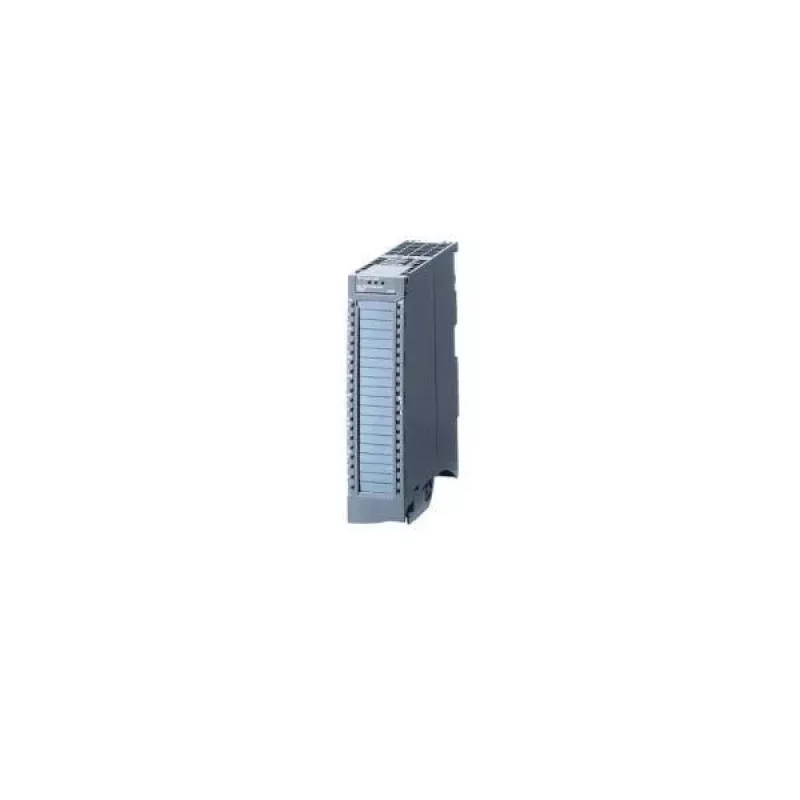

Siemens SIMATIC S7-1500 analoginio išėjimo modulis AQ 4xU/I ST - 6ES75325HD000AB0

Kai reikia tiksliai valdyti pavaras, vožtuvus ar kitus vykdymo įtaisus, analoginio išėjimo modulio tikslumas ir patikimumas tampa kritinis. Siemens SIMATIC S7-1500 AQ 4xU/I ST modulis su keturiais 16 bitų analoginiais išėjimais užtikrina sklandžią integraciją į jūsų valdymo sistemą ir stabilų signalų generavimą net reikliausiose pramoninėse aplinkose.

Kam skirtas

Automatinio valdymo inžinieriams ir sistemų integratoriams, dirbantiems su SIMATIC S7-1500 PLC, kuriems reikia tikslių įtampos ar srovės išėjimo kanalų procesų valdymui, judesių valdymui ar bandymų stendams. Standartinė (ST) konstrukcija tinka įvairioms pramoninėms sąlygoms.

Pagrindinės savybės

• 4 analoginiai išėjimai, atskirai konfigūruojami įtampai arba srovei
• 16 bitų skiriamoji geba preciziniam signalų generavimui
• Palaikomi standartiniai diapazonai: ±10 V, 0–10 V, 1–5 V, ±20 mA, 0–20 mA, 4–20 mA
• Diagnostika: laido nutrūkimas, trumpasis jungimas, perpildymas / nepakankamas lygis, maitinimo įtampos stebėjimas
• Izoliacija tarp kanalų ir pagrindinės plokštės magistralės
• Apsauga nuo trumpojo jungimo srovės išėjimams
• 40 kontaktų priekinis jungtis paprastam prijungimui
• Mažos energijos sąnaudos: 70 mA iš pagrindinės plokštės magistralės

Specifikacijos

• Produkto tipas: analoginio išėjimo modulis
• Serija: SIMATIC S7-1500
• Analoginių išėjimų skaičius: 4
• Išėjimo tipas: įtampa / srovė
• Skiriamoji geba: 16 bitų
• Tikslumas: 0,1 % (tipinis)
• Izoliacija: taip, tarp kanalų ir pagrindinės plokštės magistralės
• Prijungimo tipas: priekinis jungtis (40 kontaktų)
• Srovės suvartojimas (iš pagrindinės plokštės magistralės): 70 mA
• Galingumo nuostoliai: 1,5 W
• Darbinė temperatūra (horizontali montavimo padėtis): 0 °C iki 60 °C
• Darbinė temperatūra (vertikali montavimo padėtis): 0 °C iki 40 °C
• Modulio tipas: standartinis (ST)
• Maitinimo įtampa (iš pagrindinės plokštės magistralės): 24 V DC
• Apsauga nuo trumpojo jungimo: taip, srovės išėjimams

Kaip naudoti

Modulis montuojamas į SIMATIC S7-1500 PLC stovą. Prijunkite analoginius įrenginius prie 40 kontaktų priekinės jungties, laikydamiesi poliškumo ir ekranavimo reikalavimų. Konfigūruokite kanalus inžinerinėje programinėje įrangoje (pvz., TIA Portal), pasirinkdami reikiamą išėjimo tipą ir diapazoną. Įsitikinkite, kad maitinimo įtampa atitinka 24 V DC reikalavimus.

Patarimai

Užtikrinkite tinkamą vėdinimą aplink modulį, ypač montuojant vertikaliai, kad neviršytumėte temperatūros ribų. Analoginiams signalams naudokite ekranuotus kabelius, kad sumažintumėte trukdžius ir išlaikytumėte tikslumą. Reguliariai tikrinkite diagnostikos pranešimus, kad laiku aptiktumėte galimus gedimus.
