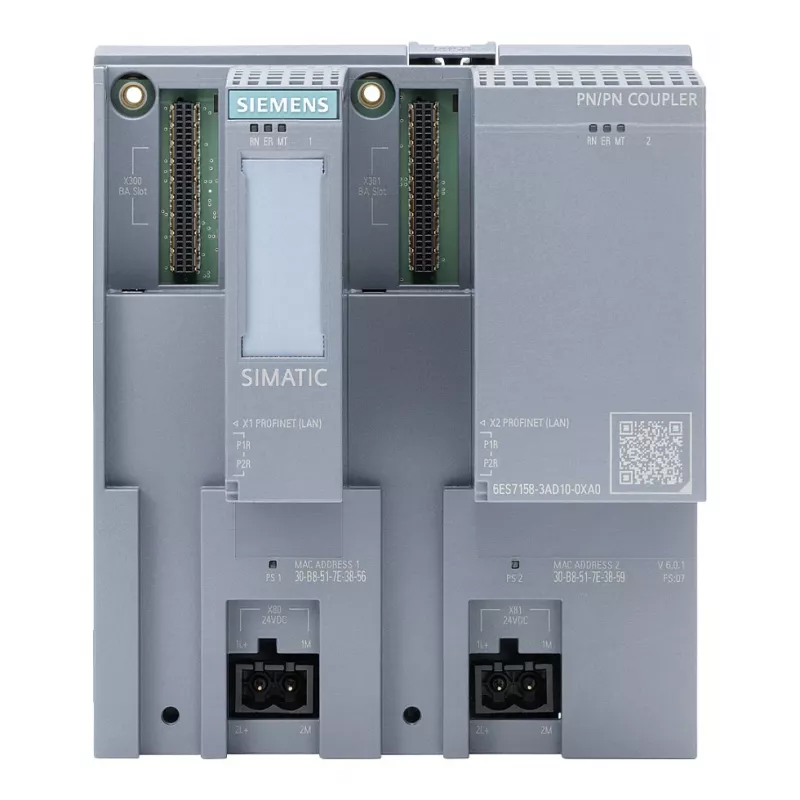

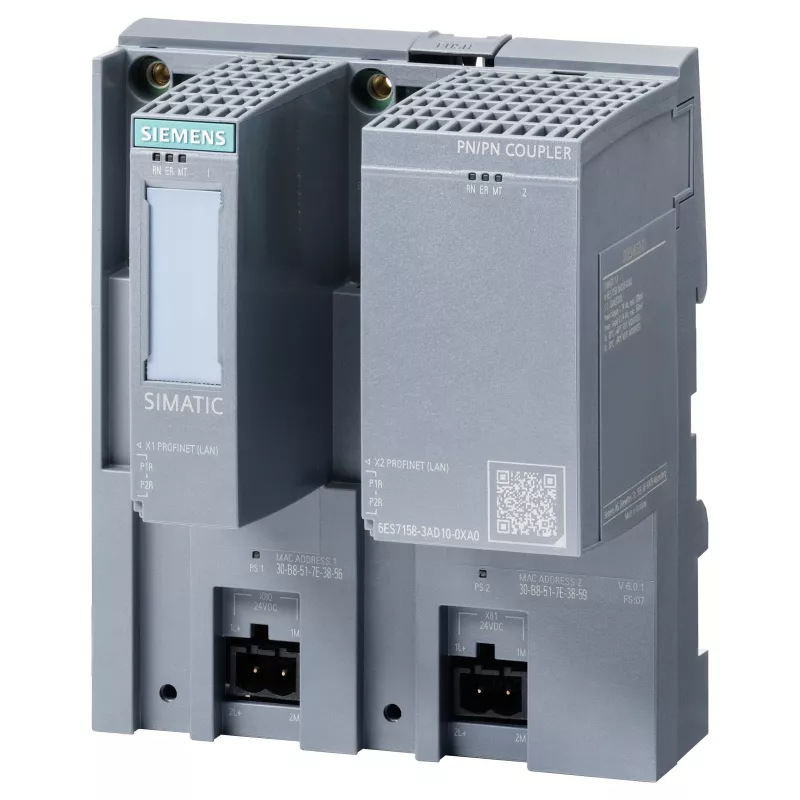

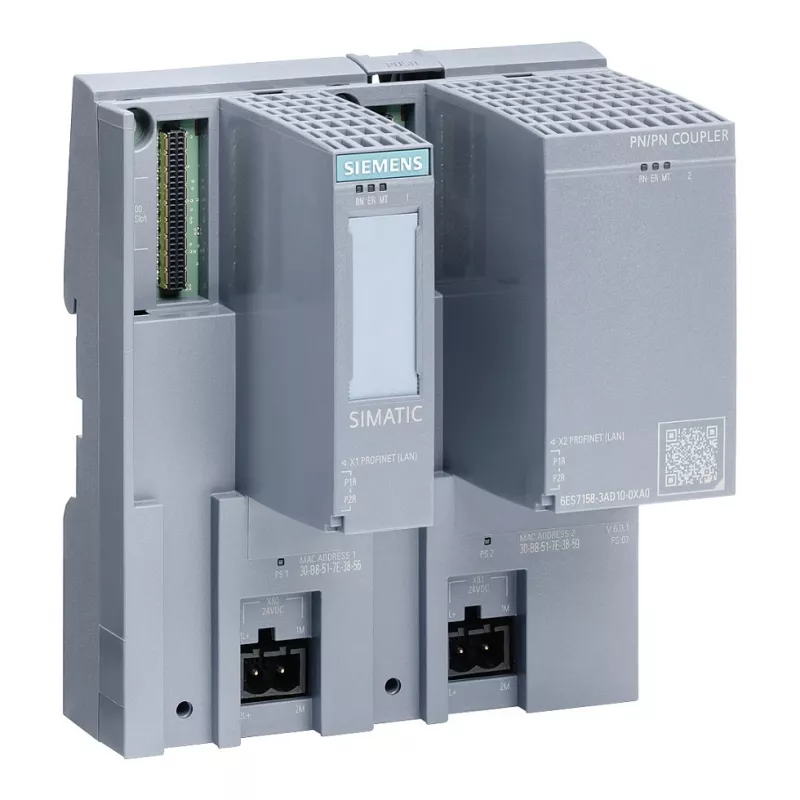

SIEMENS SIMATIC PN/PN Coupler 6ES7158-3AD10-0XA0 | PROFINET IO Coupler tinklų sujungimui

Dviejų PROFINET IO tinklų sujungimas reikalauja patikimo tilto, užtikrinančio sklandų duomenų mainą neprarandant našumo. SIEMENS SIMATIC PN/PN Coupler 6ES7158-3AD10-0XA0 yra būtent toks sprendimas – jis sujungia du PROFINET IO tinklus, leisdamas keistis duomenimis ir valdyti procesus tarp jų. Nesvarbu, ar integruojate senesnes sistemas, ar plečiate esamą automatizavimo infrastruktūrą, šis keitiklis užtikrina efektyvų ir skaidrų duomenų perdavimą.

Kam jis skirtas

Šis keitiklis yra idealus automatizavimo inžinieriams, sistemų integratoriams ir priežiūros specialistams, dirbantiems su Siemens SIMATIC aplinka. Jis ypač naudingas tais atvejais, kai du atskiri PROFINET tinklai turi keistis I/O duomenimis – pavyzdžiui, paskirstytose gamybos linijose, procesų valdymo sistemose arba jungiant skirtingas gamyklos zonas.

Pagrindinės savybės

• Jungia du PROFINET IO tinklus, veikdamas kaip IO įrenginys abiejose pusėse
• Du RJ45 Ethernet prievadai, palaikantys Fast Ethernet (100 Mbit/s) ryšį
• Palaiko iki 1024 baitų įvesties ir 1024 baitų išvesties duomenų kiekvienoje pusėje
• Maitinamas 24V DC įtampa, maksimali srovė – 200 mA
• Tvirtinimas ant DIN bėgelio – lengvas montavimas valdymo spintose
• Išsami diagnostika, skirta tinklo ir modulio būsenos stebėjimui
• Atitinka PROFINET Conformance Class B (CC-B) reikalavimus standartiniam realaus laiko ryšiui

Specifikacijos

• Produkto tipas: PROFINET IO keitiklis
• PROFINET sąsajų skaičius: 2
• Sąsajos tipas: RJ45 (Ethernet)
• Duomenų perdavimo sparta: 100 Mbit/s (Fast Ethernet)
• PROFINET vaidmuo: IO įrenginys abiejose pusėse
• Maks. I/O duomenų ilgis: 1024 baitai įvesties, 1024 baitai išvesties kiekvienoje pusėje
• Maitinimo įtampa: 24V DC
• Srovės suvartojimas: maks. 200 mA esant 24V DC
• Konfigūravimo programinė įranga: TIA Portal, GSDML failas
• Tvirtinimo būdas: DIN bėgelis
• Darbinė temperatūra: nuo 0 iki 60 °C
• Laikymo temperatūra: nuo -40 iki +70 °C
• Apsaugos klasė: IP20
• Galvaninė izoliacija: taip, tarp PROFINET sąsajų
• Programinės įrangos atnaujinimas: taip, per PROFINET
• Korpuso medžiaga: plastiko/metalo kompozitas
• PROFINET atitikties klasė: B (CC-B)
• Sinchronizavimas: standartinis realaus laiko (RT), neskirtas izochroniniam realaus laiko (IRT) ryšiui

Patarimai

Integruodami PN/PN keitiklį, įsitikinkite, kad abu PROFINET tinklai turi unikalius IP adresus ir įrenginių pavadinimus. Naudokite TIA Portal paprastam konfigūravimui ir diagnostikai. Keitiklis nėra skirtas IRT programoms; izochroniniam realaus laiko ryšiui apsvarstykite alternatyvius sprendimus. Patikrinkite, ar maitinimo šaltinis užtikrina stabilią 24V DC įtampą, o DIN bėgelis yra tinkamai įžemintas.
