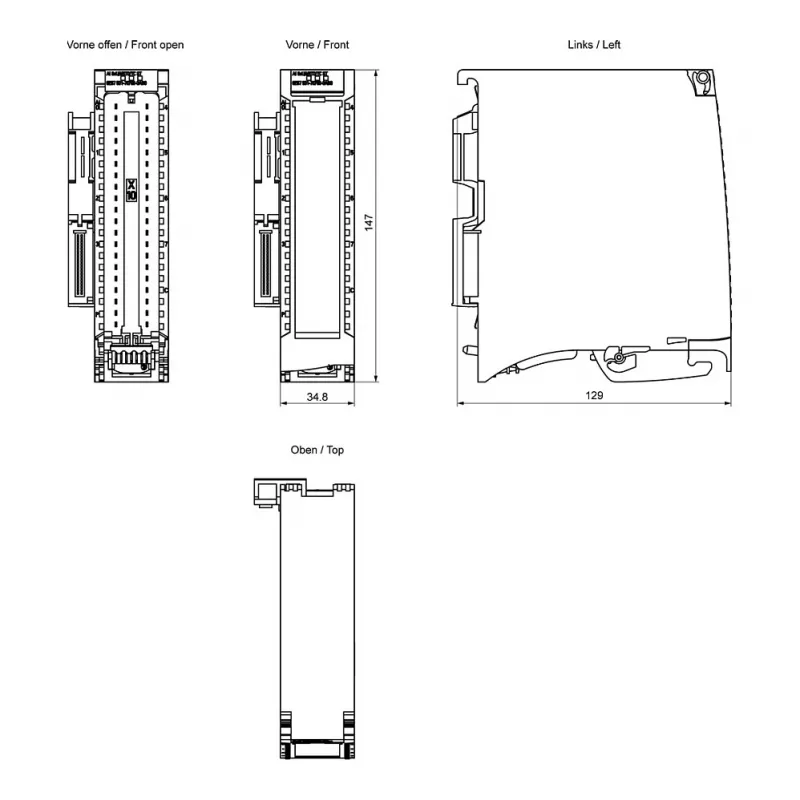

Siemens SIMATIC S7-1500 Analog Input Module AI 8xU/I/RTD/TC 16 Bit – 6ES7531-7KF00-0AB0

Kai gamybos linijoje reikia vienu metu apdoroti įtampos, srovės, varžos ir termoporų signalus, paprastai tenka montuoti kelis skirtingus modulius. Siemens 6ES7531-7KF00-0AB0 šią problemą išsprendžia vienu įrenginiu – aštuoni kanalai, kiekvienas atskirai konfigūruojamas matuoti įtampą, srovę, RTD arba termoporą. Tai reiškia mažiau techninės įrangos, mažiau vietos spintoje ir paprastesnę priežiūrą.

Pagrindiniai privalumai

• 8 analoginiai įėjimai, individualiai konfigūruojami įtampai, srovei, RTD ar termoporai
• 16 bitų skiriamoji geba (su ženklu) tiksliems matavimams
• Palaiko platų RTD diapazoną (Pt100, Ni100, Cu50 ir kt.) bei termoporas (B, E, J, K, N, R, S, T, C, D, L, U, TXK)

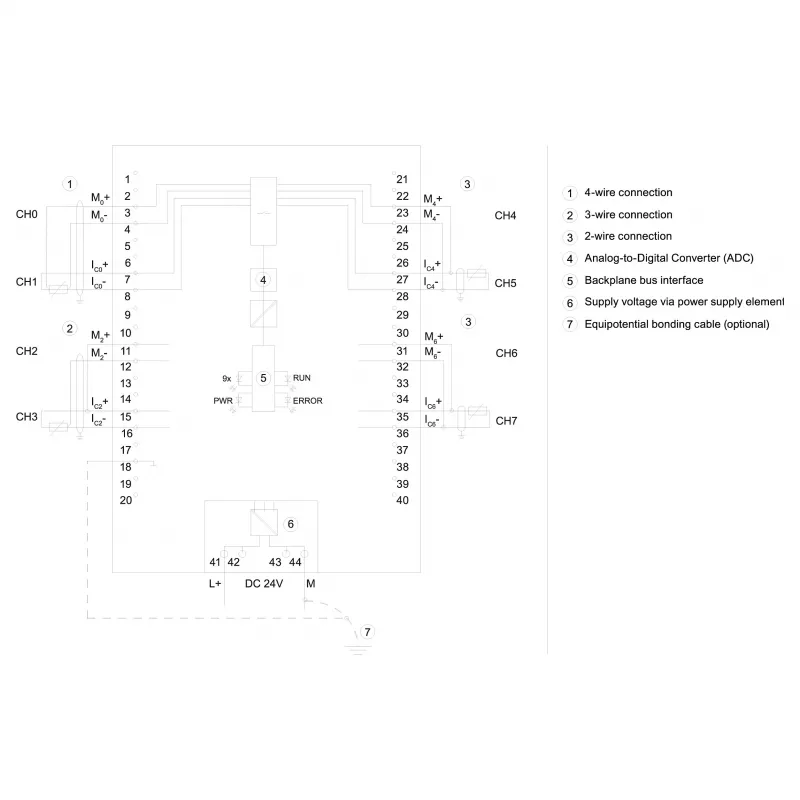

• 2, 3 arba 4 laidų jungtis RTD jutikliams
• Vidinė arba išorinė šaltosios sandūros kompensacija termoporoms
• Išsami diagnostika: laido nutrūkimas, trumpasis jungimas, perviršis, nepakankama vertė, matavimo diapazono klaida, jutiklio klaida, bendrojo režimo įtampos klaida
• Aparatiniai pertraukimai, kai viršijamos ribinės vertės
• Pagrindinė izoliacija tarp kanalų ir magistralės
• Greitas ciklinis atnaujinimas: 10 ms visiems 8 kanalams
• Į komplektą įeina 40 kontaktų priekinė jungtis

Kam tinka

Šis modulis skirtas procesų automatizavimo, mašinų gamybos ir bandymų stendų sistemoms, kuriose reikia patikimai rinkti duomenis iš įvairių jutiklių. Dėl universalumo jis tinka tiek naujiems projektams, tiek esamų S7-1500 sistemų plėtrai.

Naudojimas

Konfigūracija atliekama TIA Portal inžinerinėje programinėje įrangoje. Kiekvienam kanalui galima nustatyti atskirą matavimo tipą ir diapazoną, todėl viename modulyje galima maišyti skirtingus signalus. Modulis montuojamas ant standartinių S7-1500 bėgių ir veikia 0–60 °C temperatūroje horizontaliai sumontuotas. Diagnostikos funkcijos padeda greitai nustatyti laidų ar jutiklių gedimus, taip sumažinant prastovas.

Pagrindinės specifikacijos

• Modulio tipas: analoginių įėjimų modulis
• Serija: SIMATIC S7-1500
• Analoginių įėjimų skaičius: 8
• Signalo tipai: įtampa (U), srovė (I), RTD, termopora (TC)
• Skiriamoji geba: 16 bitų (su ženklu)
• Įtampos matavimo diapazonai: ±10 V, ±5 V, ±2,5 V, ±1,25 V, 0–10 V, 0–5 V, 0–2,5 V, 0–1,25 V
• Srovės matavimo diapazonai: ±20 mA, 0–20 mA, 4–20 mA
• RTD tipai: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni200, Ni500, Ni1000, Cu10, Cu50, Cu100 (2, 3, 4 laidų)
• Termoporų tipai: B, E, J, K, N, R, S, T, C, D, L, U, TXK (su vidine/išorine šaltosios sandūros kompensacija)
• Pagrindinė izoliacija: taip (kanalas – magistralė)
• Tikslumas (įtampa/srovė): 0,1 % nuo pilnos skalės
• Tikslumas (RTD/termopora): 0,2 % nuo pilnos skalės
• Energijos suvartojimas iš magistralės: maks. 0,9 W
• Diagnostikos funkcijos: laido nutrūkimas, trumpasis jungimas, perviršis/nepakankama vertė, matavimo diapazono klaida, jutiklio klaida, bendrojo režimo įtampos klaida
• Aparatiniai pertraukimai: taip (pvz., viršijus ribinę vertę)
• Kanalaų skaičius grupėje: 8 (visi nepriklausomai konfigūruojami)
• Ciklinis atnaujinimo laikas: 10 ms 8 kanalams (tipinis)
• Darbinė temperatūra: 0–60 °C (horizontalus montavimas)
• Priekinė jungtis: įeina (40 kontaktų)
• Konfigūravimo programinė įranga: TIA Portal

Pabaigai

Šis modulis – patikimas pasirinkimas sudėtingam analoginių signalų rinkimui S7-1500 sistemose. Dėl daugiafunkcinių įėjimų ir tvirtos diagnostikos jis yra ekonomiškas sprendimas įvairioms pramonės reikmėms.
