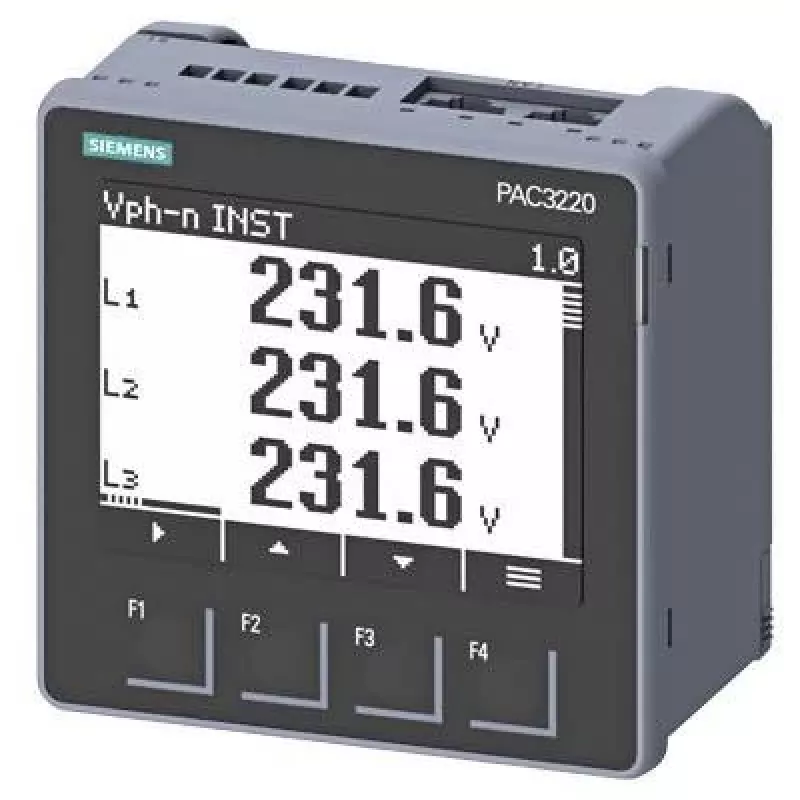

Siemens SENTRON PAC3220 galios stebėjimo įrenginys, Modbus TCP, LCD, 96x96mm skydinis montavimas, 690/400V AC, 24-60V DC pagalbinis maitinimas, sraigtiniai gnybtai 7KM32201BA011EA0

Siemens SENTRON PAC3220 – tai skydinis galios stebėjimo įrenginys, skirtas tiksliai matuoti elektros dydžius tiesiog skirstomojoje spintoje, kai reikia realaus laiko duomenų apie energijos suvartojimą ir elektros tinklo būklę.

Kam skirtas

Įrenginys skirtas skydų gamintojams, pastatų inžinieriams ir elektros inžinieriams, kurie turi stebėti įtampą, srovę, galią, energiją ir dažnį pramonės ar komercinėse instaliacijose. Jis montuojamas į standartinę 92x92 mm skydo išpjovą.

Pagrindinės savybės

• Matuoja elektros dydžius: įtampą, srovę, galią, energiją ir dažnį.
• Integruotas grafinis LCD ekranas, leidžiantis matyti išmatuotas vertes vietoje.
• Palaiko Modbus TCP per Ethernet, todėl lengvai integruojamas į energijos valdymo sistemas.
• Nominali įtampa iki 690/400 V AC, 45-65 Hz, srovės įėjimas per x/1A arba x/5A transformatorius.
• Pagalbinis maitinimas: 24–60 V DC (-20 %/+10 %).
• Prijungimas sraigtiniais gnybtais, užtikrinančiais patikimą laidų kontaktą.
• Skydinio montavimo konstrukcija, priekinio skydelio matmenys 96x96 mm.

Specifikacijos

• Gaminio tipas: galios stebėjimo įrenginys
• Serija: SENTRON PAC3220
• Montavimo tipas: skydinis
• Montavimo išpjovos matmenys (P x A): 92 x 92 mm
• Priekinio skydelio matmenys (P x A): 96 x 96 mm
• Ekrano tipas: LCD, grafinis
• Ryšio sąsaja: Ethernet
• Ryšio protokolas: Modbus TCP
• Matuojami parametrai: įtampa, srovė, galia, energija, dažnis
• Nominali įtampa: 690/400 V AC, 45-65 Hz
• Srovės įėjimas: x/1A arba x/5A AC
• Pagalbinis maitinimas: 24–60 V DC (-20 %/+10 %)
• Prijungimas: sraigtiniai gnybtai

Naudojimas

Sumontuokite įrenginį į 92x92 mm skydo išpjovą ir prijunkite srovės transformatorius su 1A arba 5A antrine apvija. Per Ethernet sąsają sukonfigūruokite Modbus TCP ryšį, kad duomenis galėtumėte stebėti ir registruoti nuotoliniu būdu.

Patarimas: prieš prijungdami srovės transformatorius įsitikinkite, kad jų antrinė srovė atitinka 1A arba 5A reikalavimą – tai užtikrins tikslius matavimus. Reguliariai tikrinkite Modbus TCP ryšio konfigūraciją, kad energijos duomenys būtų renkami be pertraukų.
