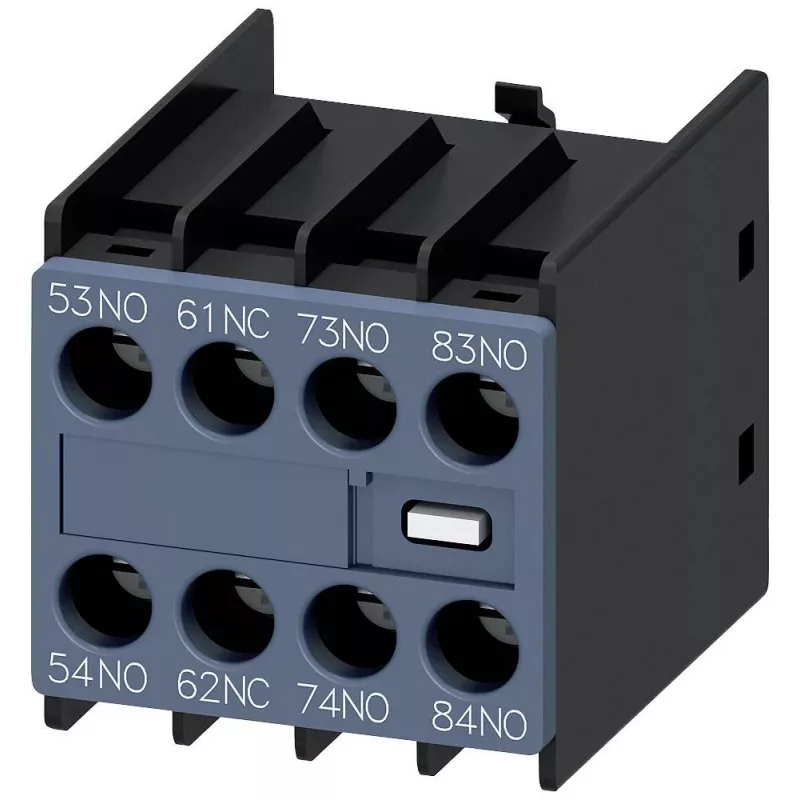

Siemens 3RH2911-1XA31-0MA0 pagalbinis kontaktų blokas, 3NO+1NC, priekinio montavimo, varžtiniai gnybtai

Kai reikia daugiau pagalbinių kontaktų valdymo grandinėse, šis Siemens 3RH2911-1XA31-0MA0 blokas užtikrina patikimą sprendimą SIRIUS 3RT2 kontaktoriams. Priekinis montavimas leidžia greitai išplėsti funkcijas net neišimant pagrindinio kontaktorius.

Privalumai

• Papildomi 3 normaliai atidaryti (NO) ir 1 normaliai uždarytas (NC) kontaktas leidžia realizuoti būsenos signalizavimą, blokavimą ir kitas valdymo funkcijas.
• Priekinis montavimas – montuojama tiesiai ant kontaktorius priekio, nereikalauja papildomų įrankių ar laiko.
• Varžtiniai gnybtai užtikrina patikimą ir atsparų vibracijai sujungimą, tinkantį pramoninėms sąlygoms.
• Ilgas elektros ir mechaninis patvarumas – atitinkamai 10 000 000 ir 30 000 000 perjungimų ciklų.

Kam skirta

• SIRIUS 3RT2 kontaktoriams, dydžiams S00 ir S0.
• Valdymo grandinėms, kuriose reikia kelių pagalbinių kontaktų.
• Pramoninės automatizavimo ir variklių valdymo sistemoms.

Pagrindinės specifikacijos

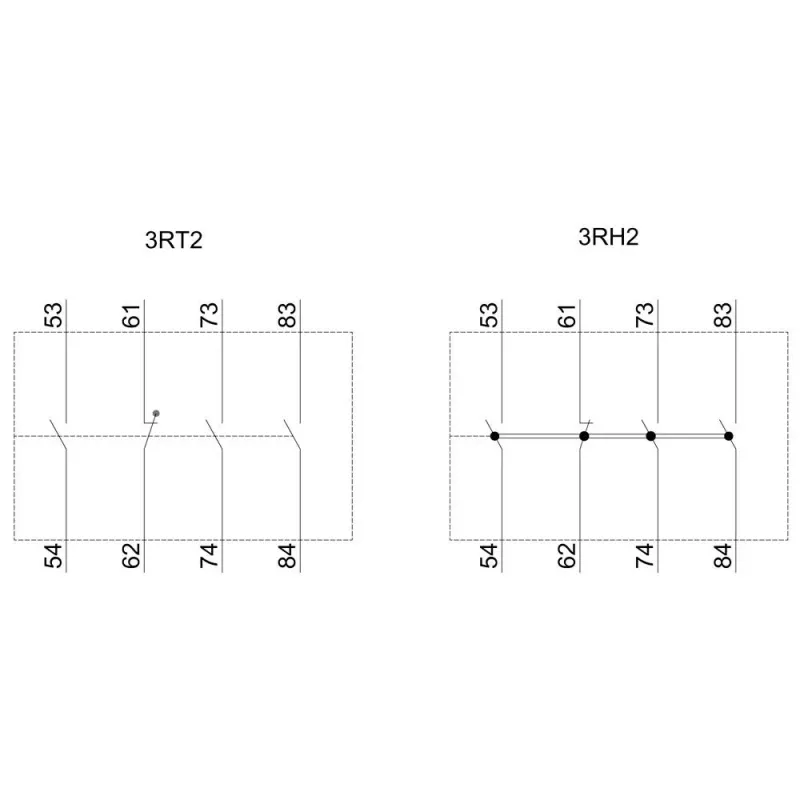

• Kontaktų konfigūracija: 3 NO + 1 NC
• Polių skaičius: 4

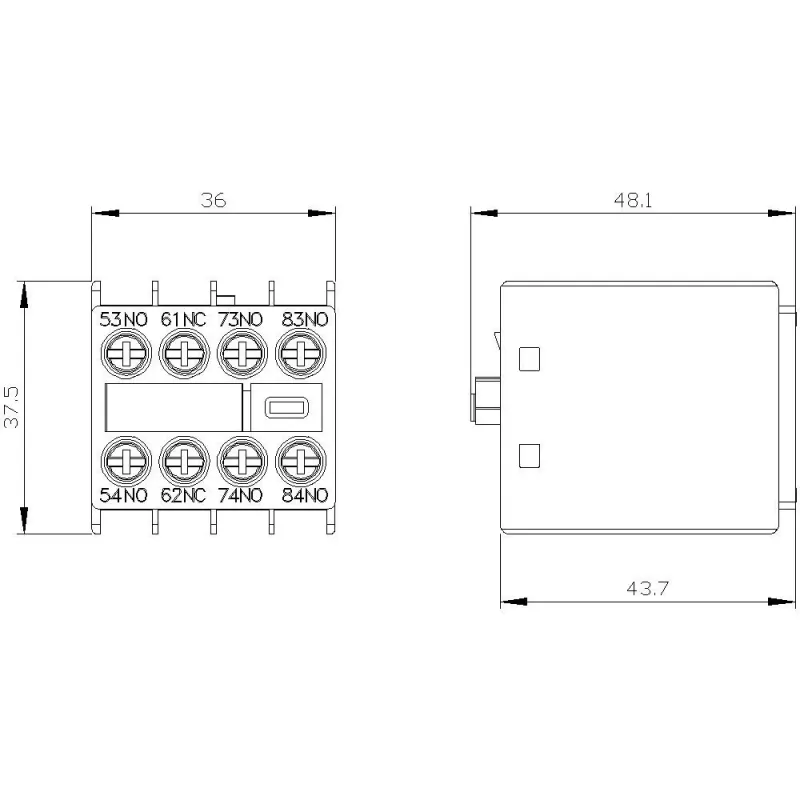

• Montavimo tipas: priekinis

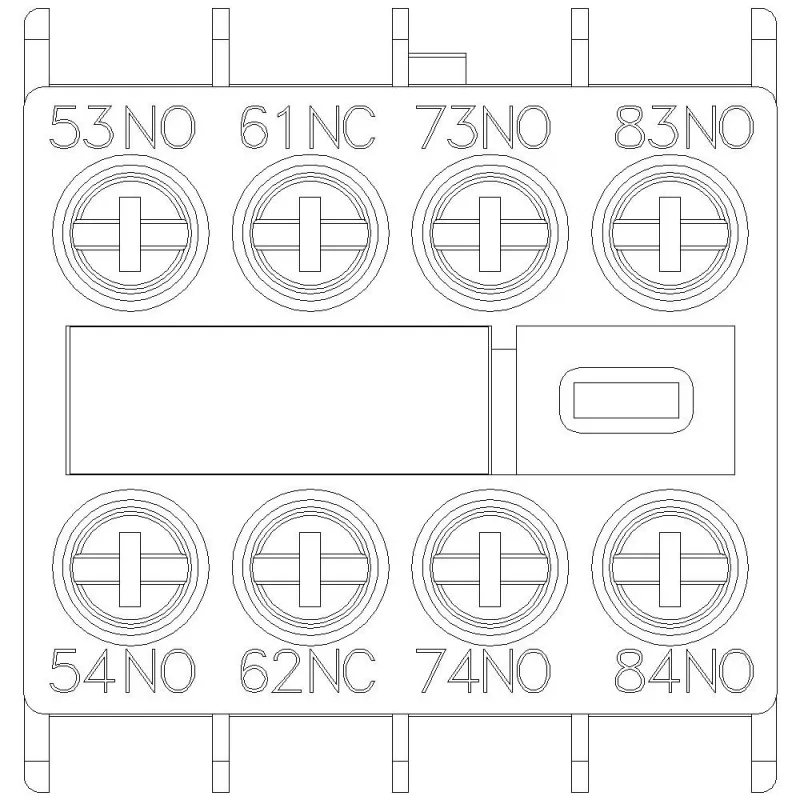

• Gnybtų tipas: varžtiniai
• Nominali izoliacijos įtampa (Ui): 690 V AC
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali darbinė srovė (AC-15): 6 A esant 230 V, 3 A esant 400 V
• Nominali darbinė srovė (DC-13): 1 A esant 24 V
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: -25 iki +60 °C
• Elektros patvarumas: 10 000 000 perjungimų ciklų
• Mechaninis patvarumas: 30 000 000 perjungimų ciklų
• Prijungimo skerspjūvis: 0,5–2,5 mm² (vientisa ir daugiasuodė)
• Priveržimo momentas: 0,8–1,2 Nm

Naudojimas

Blokas tvirtinamas prie kontaktorius priekinės dalies. Prieš montavimą įsitikinkite, kad kontaktorius atitinka SIRIUS 3RT2 seriją ir S00 ar S0 dydį. Prijunkite laidus prie varžtinių gnybtų ir priveržkite 0,8–1,2 Nm momentu. Įsitikinkite, kad kontaktų konfigūracija atitinka jūsų valdymo schemą.

Rekomendacijos

Prieš užsakydami patikrinkite suderinamumą su turimu kontaktoriumi. Priveržimo momentą tikrinkite dinamometriniu raktu – per mažas ar per didelis momentas gali sutrikdyti kontaktą. Laikykitės gamintojo nurodymų dėl montavimo ir eksploatavimo.
