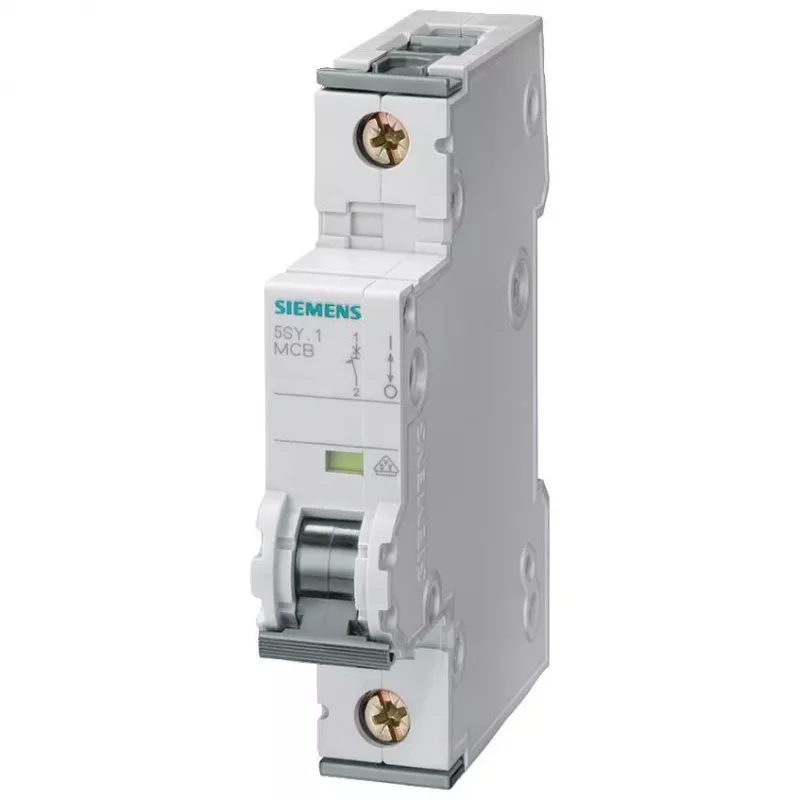

Siemens SENTRON 5SY71107 automatinis jungiklis, 1 polius, C charakteristika, 10 A, 230/400 V AC, 6 kA

Kai elektros skydelyje reikia patikimos apsaugos, kuri atlaikytų kasdienį krūvį ir netikėtus trumpus jungimus, Siemens SENTRON 5SY71107 tampa natūraliu pasirinkimu. Šis vienpolis automatinis jungiklis su C charakteristika skirtas 10 A nominaliajai srovei ir 230/400 V AC įtampai, o jo 6 kA perjungimo geba užtikrina, kad grandinė bus saugiai atjungta net ir didelių gedimų atveju.

Kodėl verta rinktis šį modelį

Profesionalams ir įmonėms, kurioms svarbus ilgaamžiškumas ir mažos priežiūros sąnaudos, šis jungiklis siūlo mechaninį ir elektrinį tarnavimo laiką iki 10 000 perjungimo ciklų. C charakteristika leidžia toleruoti trumpalaikes paleidimo sroves, todėl jis tinka įvairiems bendrosios paskirties elektros tinklams – nuo apšvietimo iki variklių su vidutine įsibėgėjimo srove.

Techninės savybės

• Serija: SENTRON
• Polių skaičius: 1
• Charakteristika: C
• Nominali srovė: 10 A
• Nominali įtampa: 230/400 V AC
• Nominali perjungimo geba (Icn): 6 kA
• Dažnis: 50/60 Hz
• Įtampos tipas: AC
• Montavimas: DIN bėgelis
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (su dangteliu)
• Aplinkos temperatūra: -25 iki +45 °C
• Mechaninis tarnavimo laikas: 10 000 perjungimų
• Elektrinis tarnavimo laikas: 10 000 perjungimų
• Prijungimas: varžtiniai gnybtai
• Gnybtų talpa (kietieji laidininkai): 0,75–35 mm²
• Gnybtų talpa (suvytieji laidininkai): 0,75–25 mm²
• Užteršimo laipsnis: 3
• Viršįtampių kategorija: III
• Energijos ribojimo klasė: 3

Kam tinka

Šis automatinis jungiklis rekomenduojamas elektrikams, projektuotojams ir įmonių techninėms tarnyboms, kurios diegia ar atnaujina paskirstymo skydus gyvenamosiose, komercinėse ir lengvosios pramonės patalpose. Dėl kompaktiško vienpolio korpuso jis lengvai integruojamas į esamus skydus, o varžtiniai gnybtai užtikrina patikimą kontaktą su įvairaus skerspjūvio laidais.

Kaip naudoti

Montuokite ant standartinio 35 mm DIN bėgelio. Prieš prijungdami laidus įsitikinkite, kad maitinimas išjungtas. Nuimkite izoliaciją nuo laidų galų, įkiškite juos į gnybtus ir tvirtai priveržkite varžtus. Įrenginys skirtas naudoti tik su AC tinklu, esant 50/60 Hz dažniui. Periodiškai patikrinkite jungiklio veikimą ir, esant reikalui, pakeiskite susidėvėjusius elementus.

Patarimas: siekiant užtikrinti ilgalaikį ir saugų darbą, rekomenduojama jungiklį montuoti į skydą, apsaugotą nuo drėgmės ir tiesioginių saulės spindulių, o prijungimo darbus patikėti kvalifikuotam elektrikui. Reguliariai apžiūrėkite gnybtus – laikui bėgant jie gali atsilaisvinti dėl temperatūros svyravimų.
