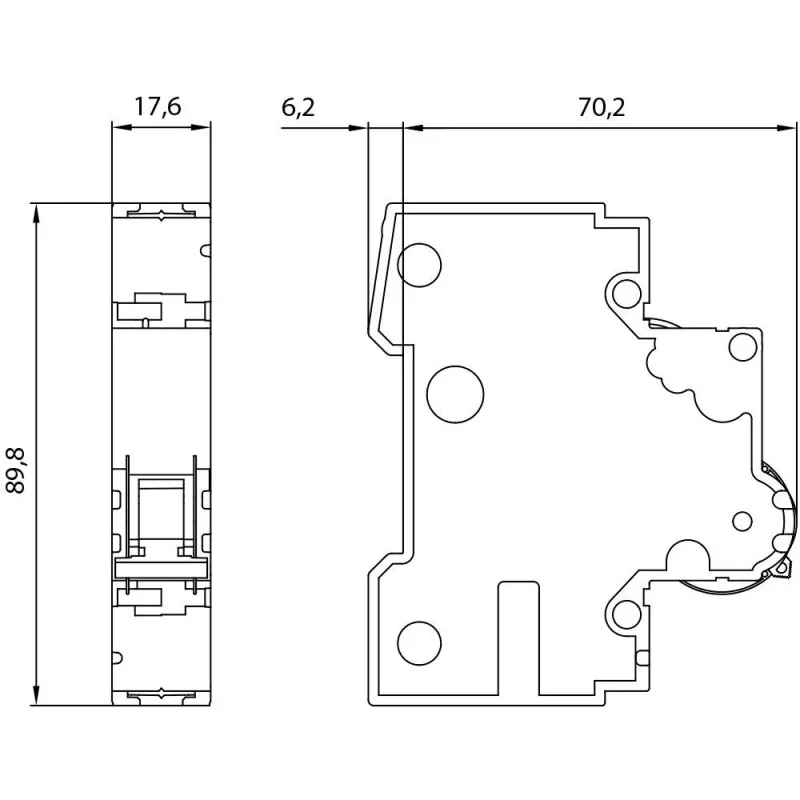

Siemens SENTRON 5SY41025 automatinis jungiklis, 1 polius, C charakteristika, 2 A, 230/400 V AC, 6 kA, 1 modulis

Kai elektros grandinėje reikia patikimos apsaugos nuo trumpojo jungimo ir perkrovos, Siemens SENTRON 5SY41025 automatinis jungiklis užtikrina 6 kA pertraukimo galią ir stabilų veikimą net sudėtingomis sąlygomis. Šis vienpolis modulinis jungiklis su C charakteristika skirtas 2 A vardinės srovės grandinėms, kuriose atsiranda vidutinės įjungimo srovės – būtent tokioms kaip apšvietimo ar kištukinių lizdų linijos.

Kodėl verta rinktis šį modelį

• 6 kA pertraukimo galia – aukštas saugos lygis tiek gyvenamosiose, tiek komercinėse instaliacijose.
• Platus darbinės temperatūros diapazonas nuo -25 °C iki +45 °C – tinka nekondicionuojamose patalpose ir pramoninėje aplinkoje.
• 10 000 mechaninių ir elektrinių perjungimų – ilgaamžiškumas, mažinantis priežiūros išlaidas.
• 1 modulio (18 mm) plotis – taupo vietą skirstomojoje spintoje.
• Laidų skerspjūvis iki 35 mm² (vienagysliai/susukti) – lankstus montavimas.
• Užteršimo laipsnis 3 ir viršįtampių kategorija III – atsparumas sudėtingoms eksploatavimo sąlygoms.

Techninė specifikacija

• Gaminio tipas: automatinis jungiklis (MCB)
• Serija: SENTRON
• Polių skaičius: 1
• Charakteristika: C
• Vardinė srovė: 2 A
• Vardinė įtampa: 230/400 V AC
• Vardinė pertraukimo galia (Icn): 6 kA
• Dažnis: 50/60 Hz
• Montavimo plotis: 1 modulis (18 mm)
• Montavimas: DIN bėgelis (TH 35 mm)
• Gnybtai: varžtiniai
• Laido skerspjūvis (vienagyslis/susuktas): 0,75–35 mm²
• Laido skerspjūvis (daugygis su įvore): 0,75–25 mm²
• Apsaugos klasė (gnybtai): IP20
• Apsaugos klasė (su korpusu): IP40
• Mechaninis tarnavimo laikas: 10 000 perjungimų
• Elektrinis tarnavimo laikas: 10 000 perjungimų
• Darbinė temperatūra: -25…+45 °C
• Užteršimo laipsnis: 3
• Viršįtampių kategorija: III

Kam tinka

Šis jungiklis rekomenduojamas elektrikams, projektuotojams ir įmonių techninėms tarnyboms, kurioms reikia patikimo komponento gyvenamųjų pastatų, biurų ar lengvosios pramonės skirstomuosiuose skyduose. Dėl C charakteristikos jis puikiai tinka grandinėms su vidutinėmis įjungimo srovėmis – pavyzdžiui, LED apšvietimo ar kompiuterinės įrangos maitinimo linijoms.

Kaip naudoti

Jungiklis montuojamas ant standartinio TH 35 mm DIN bėgelio. Prieš montavimą įsitikinkite, kad grandinė atjungta nuo įtampos. Laidai prijungiami prie varžtinių gnybtų – galima naudoti tiek vienagyslius, tiek daugygius laidus su įvore. Rekomenduojama laikytis vietinių elektros instaliacijos taisyklių ir naudoti tinkamo skerspjūvio laidus.

Patarimas: planuodami skirstomąjį skydą, palikite bent 20 % laisvų modulių vietų būsimiems poreikiams. Periodiškai tikrinkite, ar gnybtai tvirtai priveržti – tai prailgins jungiklio tarnavimo laiką ir užtikrins saugumą.
