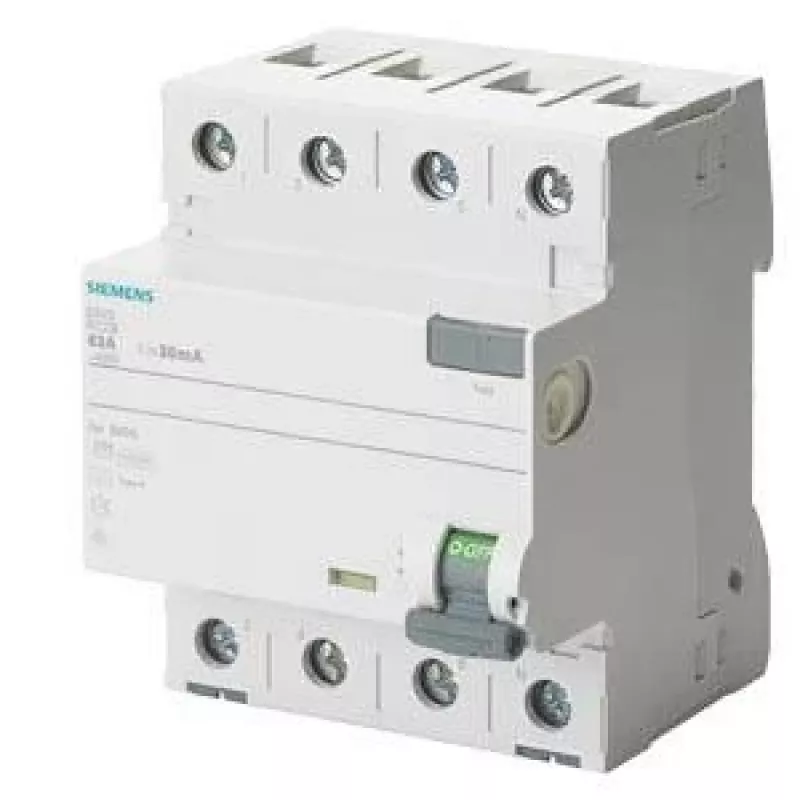

Siemens SENTRON 5SV36448 diferencinės srovės automatinis jungiklis, A tipo, 40 A, 300 mA, 4 polių, 400 V, selektyvus

Kai elektros skirstomojoje spintoje reikia užtikrinti nepertraukiamą maitinimą ir apsaugoti žmones bei turtą nuo pavojingų nuotėkio srovių, selektyvus diferencinės srovės automatinis jungiklis yra būtinas sprendimas. Siemens SENTRON 5SV36448 – tai A tipo selektyvus RCCB, skirtas trifazėms ir neutralioms grandinėms, vardinė srovė 40 A, nuotėkio veikimo srovė 300 mA. Dėl selektyvios charakteristikos suveikia tik pažeista grandinė, o žemesnio lygio apsaugos prietaisai išlieka įjungti, todėl kritinėse sistemose išvengiama viso objekto atjungimo.

Kam skirtas

Šis įrenginys skirtas elektrikams ir skydų montuotojams, įrengiantiems ar atnaujinantiems žemos įtampos skirstymo sistemas gyvenamuosiuose, komerciniuose ir pramoniniuose pastatuose. Jis tinka grandinėms su kintamosios ir pulsuojančios nuolatinės srovės nuotėkio srovėmis, pavyzdžiui, toms, kuriose naudojami elektroniniai balastai ar tam tikri maitinimo šaltiniai.

Pagrindinės savybės

• Selektyvus A tipo RCCB: aptinka kintamosios ir pulsuojančios nuolatinės srovės nuotėkio sroves.
• Vardinė srovė 40 A, vardinė nuotėkio veikimo srovė 300 mA.
• 4 polių (3 fazės + neutralė) 400 V AC tinklams, 50/60 Hz.
• Kompaktiškas dizainas: 4 moduliniai vienetai (TE), montuojamas ant DIN bėgelio.
• Didelis atsparumas trumpojo jungimo srovei: 10 kA su 63 A gL/gG saugikliu.
• Atsparumas impulsinėms srovėms: 3 kA.
• Darbinė temperatūra: nuo -25 °C iki +45 °C.
• Atitinka IEC 61008-1 standartą.

Specifikacijos

• Prietaiso tipas: diferencinės srovės automatinis jungiklis (RCCB)
• Serija: SENTRON
• Nuotėkio srovės tipas: A
• Polių skaičius: 4
• Vardinė srovė (In): 40 A
• Vardinė nuotėkio veikimo srovė (IΔn): 300 mA
• Vardinė įtampa (Ue): 400 V AC
• Darbinis dažnis: 50/60 Hz
• Selektyvumas: selektyvus
• Vardinė sąlyginė trumpojo jungimo srovė (Inc): 10 kA (su 63 A gL/gG saugikliu)
• Vardinė impulsinė atsparumo srovė: 3 kA
• Montavimo tipas: DIN bėgelis (TH35)
• Modulinių vienetų skaičius (TE): 4

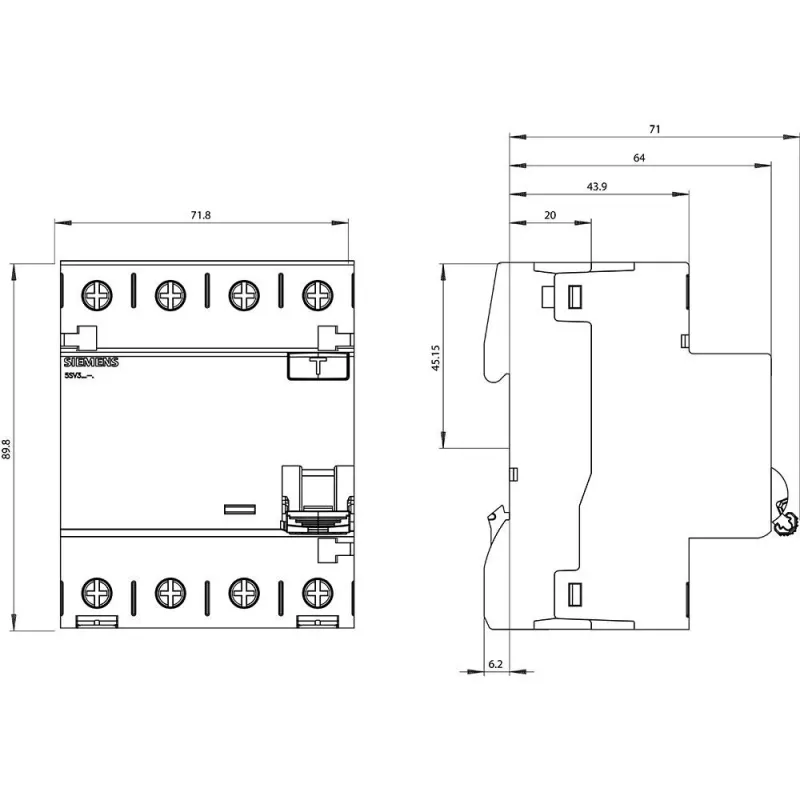

• Montavimo gylis: 70 mm
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 °C iki +45 °C
• Elektrinė tarnavimo trukmė: 10 000 perjungimo ciklų
• Mechaninė tarnavimo trukmė: 20 000 perjungimo ciklų
• Standartai: IEC 61008-1

Kaip naudoti

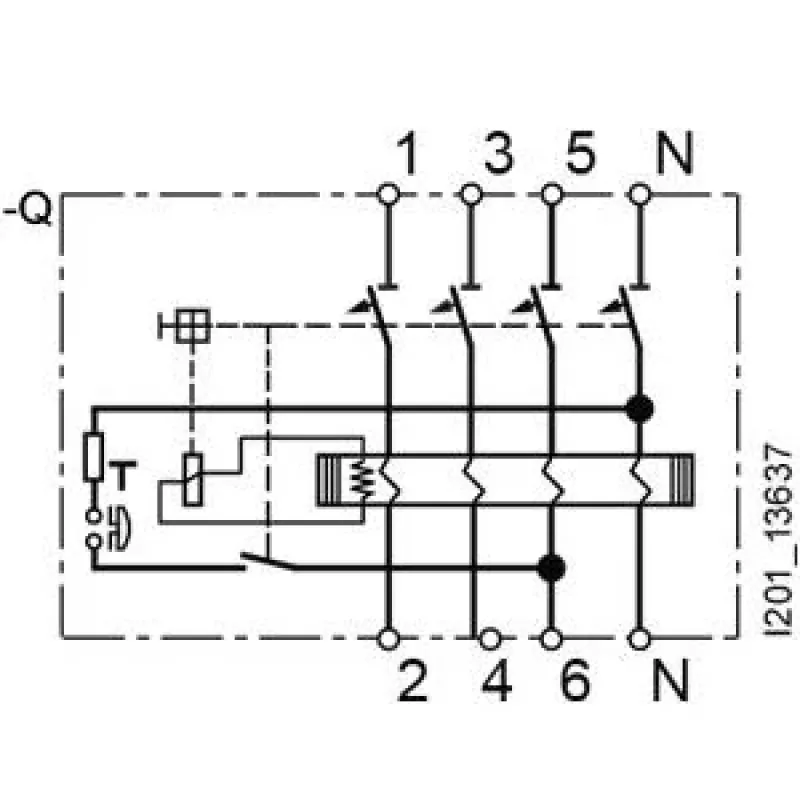

Montuokite ant TH35 DIN bėgelio skirstomojoje spintoje. Prieš įrengdami įsitikinkite, kad grandinė atjungta nuo maitinimo. Prijunkite fazinius laidus prie 1, 3, 5 gnybtų, o neutralę – prie N gnybto (arba atitinkamai pagal schemą). Selektyvus RCCB paprastai naudojamas kaip pagrindinis apsauginis įtaisas prieš žemesnio lygio diferencinės srovės automatinius jungiklius. Užtikrinkite, kad prieš jį būtų sumontuota tinkama viršsrovių apsauga (pvz., 63 A gL/gG saugiklis), kad būtų pasiektas deklaruojamas 10 kA atsparumas trumpajam jungimui. Periodiškai tikrinkite įrenginio veikimą paspausdami testavimo mygtuką.

Patarimas: montuodami selektyvų RCCB, visada patikrinkite, ar užtikrinama diskriminacija su žemesnio lygio nuotėkio srovės apsaugos prietaisais. 300 mA vardinė nuotėkio srovė dažniausiai naudojama priešgaisrinei apsaugai arba kaip pagrindinis jungiklis. Laikykitės vietinių elektros įrengimo taisyklių ir naudokite tinkamą viršsrovių apsaugą.
