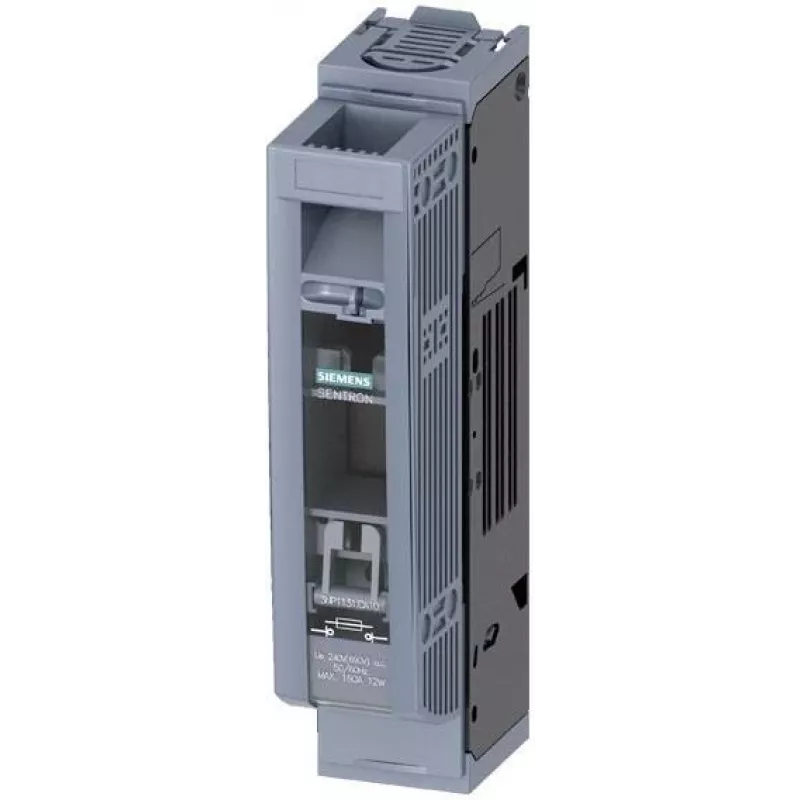

Siemens SENTRON 3NP1131-1CA10 saugiklių skyriklis, 3 polių, 160 A, 690 V AC, NH00

Kai elektros skirstymo spintoje reikia atjungti grandinę prieš techninę priežiūrą ar gedimą, kiekviena minutė brangi. Siemens SENTRON 3NP1131-1CA10 saugiklių skyriklis užtikrina patikimą atskyrimą ir apsaugą nuo trumpojo jungimo, todėl tinka net reikliausioms pramoninėms sistemoms.

Kodėl verta rinktis

• 160 A nominali darbinė srovė ir iki 690 V AC įtampa leidžia naudoti galinguose skirstymo tinkluose.
• NH00 dydžio saugikliai suteikia iki 120 kA trumpojo jungimo pertraukimo galią (su tinkamais saugikliais).
• Priekinis valdymo mechanizmas su aiškia ON/OFF indikacija palengvina rankinį perjungimą.
• Dėžutės gnybtai priima 10–70 mm² viengyslius arba daugiagyslius laidininkus – paprastas pajungimas.
• Montuojamas ant standartinės 35 mm DIN bėgelio arba pagrindo plokštės.
• Mechaninis atsparumas 10 000 perjungimo ciklų užtikrina ilgą tarnavimo laiką.

Techniniai duomenys

• Serija: SENTRON 3NP1
• Polių skaičius: 3
• Saugiklio dydis: NH00
• Nominali darbinė srovė (Ie): 160 A
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali izoliacijos įtampa (Ui): 800 V
• Nominali impulsinė atsparumo įtampa (Uimp): 8 kV
• Trumpojo jungimo pertraukimo geba: 120 kA (su atitinkamais NH saugikliais)
• Montavimo tipas: DIN bėgelis (35 mm) / pagrindo plokštė
• Prijungimo tipas: dėžutės gnybtai
• Gnybtų skerspjūvis (viengysliai): 10–70 mm²
• Gnybtų skerspjūvis (daugiagysliai): 10–70 mm²
• Apsaugos laipsnis (priekis): IP20
• Apsaugos laipsnis (gnybtai): IP00
• Valdymo mechanizmas: priekinis
• Standartai: IEC 60947-3
• Galios nuostoliai esant 160 A: 12 W
• Darbinė aplinkos temperatūra: -25…+55 °C
• Mechaninis ilgaamžiškumas: 10 000 perjungimo ciklų

Kam skirta

Įrenginys skirtas elektrikams ir skydų surinkėjams, dirbantiems pramoninėse valdymo spintose, skirstomuosiuose skyduose ir variklių valdymo centruose, kur reikalingas didelės srovės perjungimas ir saugiklinė apsauga. Kompaktiškas, ant DIN bėgelio montuojamas sprendimas 690 V AC tinklams.

Kaip naudoti

Sumontuokite ant 35 mm DIN bėgelio arba pagrindo plokštės, prijunkite laidininkus prie dėžutės gnybtų ir įstatykite tinkamo nominalo NH00 saugiklį. Priekiniu mechanizmu atlikite rankinį perjungimą; prieš atlikdami darbus įsitikinkite, kad indikacija rodo OFF.

Patarimas: visada patikrinkite, ar pasirinkto NH00 saugiklio charakteristikos atitinka apkrovą ir trumpojo jungimo reikalavimus. Užtikrinkite pakankamą vėdinimą spintoje, nes esant pilnai apkrovai išsiskiria 12 W galios nuostoliai. Periodiškai tikrinkite gnybtų priveržimą ir mechanizmo veikimą, kad išlaikytumėte patikimą apsaugą visą 10 000 ciklų tarnavimo laiką.
