Siemens LZS:RT78725 relės lizdas 15 mm SIRIUS RT serijos relėms, varžtiniai gnybtai, DIN bėgio montavimas, juodas

Sumontavus Siemens LZS:RT78725 lizdą, 15 mm pločio SIRIUS RT serijos relė tampa lengvai keičiama ir patikimai prijungiama valdymo spintose. Varžtiniai gnybtai užtikrina tvirtą kontaktą net ir esant vibracijai, o DIN bėgio tvirtinimas leidžia greitai pertvarkyti spintos komponentus.

Kodėl verta rinktis

Šis lizdas sukurtas ilgam tarnavimui pramoninėse sąlygose. Juodas poliamido (PA) korpusas atlaiko temperatūrų svyravimus nuo -40 iki +70 °C, o 8 gnybtai palaiko 2 perjungimo kontaktus (DPDT). Tai reiškia mažiau laidų, mažiau klaidų ir greitesnį gedimų šalinimą.

Kam tinka

• Valdymo spintų projektuotojams, dirbantiems su Siemens SIRIUS 3TG10 (RT serijos) relėmis.
• Techninės priežiūros specialistams, kuriems svarbus greitas relės keitimas.
• Įmonėms, standartizuojančioms komponentus pagal DIN bėgio montavimo principus.

Pagrindinės savybės

• Suderinamas su Siemens SIRIUS 3TG10 (RT serijos) relėmis, kurių plotis 15 mm.
• Palaiko 2 perjungimo kontaktus (DPDT).
• Varžtiniai gnybtai tvirtiems ir lankstiems laidininkams.
• Montuojamas ant 35 mm DIN bėgio arba varžtais.
• Juodas poliamido (PA) korpusas, 8 gnybtai.

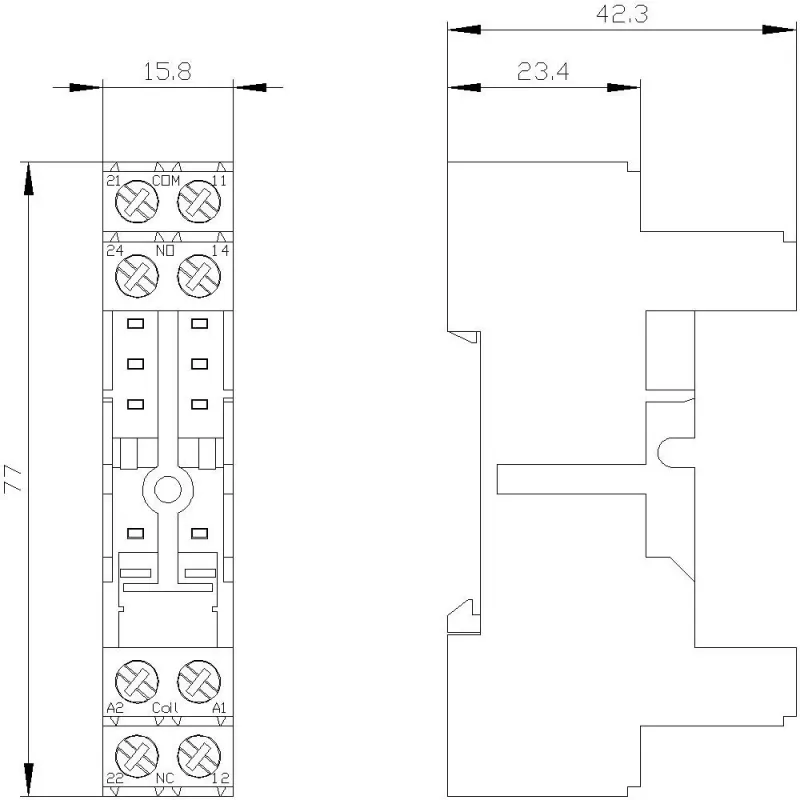

Specifikacijos

• Gaminio tipas: relės lizdas
• Suderinama relės serija: Siemens SIRIUS 3TG10 (RT serija)
• Suderinamos relės plotis: 15 mm
• Palaikomų perjungimo kontaktų skaičius: 2 (DPDT)
• Prijungimo tipas: varžtiniai gnybtai
• Montavimo tipas: DIN bėgis (35 mm) arba varžtinis montavimas
• Nominali izoliacijos įtampa (Ui): 250 V AC/DC
• Nominali srovė (Ie): 8 A
• Gnybtų skerspjūvis (tvirtas): 0,5–2,5 mm²
• Gnybtų skerspjūvis (lankstus su gyslų antgaliu): 0,5–1,5 mm²
• Priveržimo momentas: 0,8–1,2 Nm
• Darbinė temperatūra: nuo -40 iki +70 °C
• Sandėliavimo temperatūra: nuo -40 iki +85 °C
• Apsaugos laipsnis: IP20
• Medžiaga: poliamidas (PA)
• Spalva: juoda
• Gnybtų skaičius: 8

Kaip naudoti

Lizdas tvirtinamas ant 35 mm DIN bėgio arba varžtais prie plokštės. Prieš įstatant relę, įsitikinkite, kad gnybtai atlaisvinti. Sujungę laidus, priveržkite gnybtus 0,8–1,2 Nm momentu. Relę įstatykite iki galo, kol ji užsifiksuos.

Patarimas: prieš įjungdami maitinimą, visada patikrinkite, ar relė tvirtai įsistatė į lizdą. Naudokite tik nurodytą priveržimo momentą – per didelė jėga gali pažeisti gnybtus. Esant žemai temperatūrai, prieš montuodami leiskite lizdui sušilti iki kambario temperatūros, kad poliamidas netaptų trapus.
