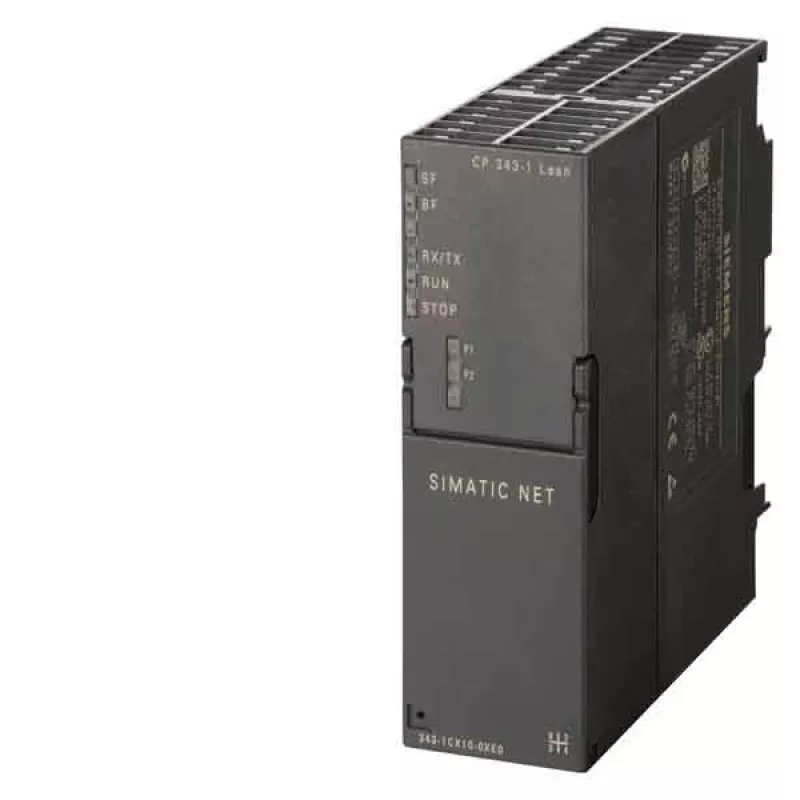

Siemens 6GK7343-1CX10-0XE0 SIMATIC S7-300 Communication Processor CP 343-1 Industrial Ethernet

Kai jūsų gamybos linijoje reikalingas patikimas ryšys tarp valdiklių ir aukštesnio lygio sistemų, Siemens 6GK7343-1CX10-0XE0 CP 343-1 yra sprendimas, užtikrinantis stabilų duomenų perdavimą per Industrial Ethernet. Šis komunikacinis procesorius, skirtas SIMATIC S7-300 sistemoms, leidžia integruoti PLC į gamyklinius tinklus su keliais protokolais ir PROFINET IO valdiklio galimybėmis.

Privalumai profesionalams

• Daugiaprotokolinis palaikymas: TCP/IP, UDP, ISO-on-TCP, S7 komunikacija ir PROFINET IO valdiklis iki 8 įrenginių – lankstus sprendimas įvairioms pramoninėms užduotims.
• Integruota ugniasienė: apsaugo prieigą prie tinklo, didina sistemos saugumą be papildomų įrenginių.
• Diagnostika per STEP 7: greitas gedimų nustatymas ir šalinimas, mažinantis prastovų laiką.
• Firmware atnaujinimas per tinklą: galimybė atnaujinti programinę įrangą be fizinio priėjimo, užtikrinant ilgalaikį suderinamumą.
• Mažas energijos suvartojimas (tip. 3,5 W) ir kompaktiškas dizainas: efektyvus erdvės ir energijos naudojimas valdymo spintose.

Kam tinka

• Pramoninės automatikos sistemoms, kurioms reikalingas patikimas Ethernet ryšys tarp S7-300 PLC ir aukštesnio lygio tinklų.
• PROFINET IO taikymams, valdantiems iki 8 prietaisų (pvz., pavarų, jutiklių).
• Laiko sinchronizavimui per NTP, užtikrinant koordinuotą procesų valdymą.

Pagrindinės specifikacijos

• Gamintojas: Siemens
• Modelis: 6GK7343-1CX10-0XE0
• Tipas: Communication Processor (CP) SIMATIC S7-300
• Sąsaja: 1 x RJ45, 10/100 Mbit/s su auto-negotiation
• Protokolai: TCP/IP, UDP, ISO-on-TCP (RFC1006), S7 Communication, PROFINET IO Controller (iki 8 įrenginių)
• Maitinimas: 24 V DC per magistralę
• Srovės suvartojimas: tip. 0,2 A
• Galios nuostoliai: tip. 3,5 W
• Darbo temperatūra: 0–60 °C
• Apsaugos klasė: IP20
• Konfigūravimas: SIMATIC STEP 7
• Laiko sinchronizavimas: NTP
• Saugumas: integruota ugniasienė
• Firmware atnaujinimas: taip, per tinklą

Kaip naudoti

Įdiekite CP 343-1 į S7-300 montavimo bėgelį, sujunkite su magistrale. Konfigūruokite per STEP 7, nustatydami IP adresą, protokolus ir PROFINET IO įrenginius. Naudokite integruotą ugniasienę prieigos kontrolei. Atnaujinkite firmware per tinklą, kai reikia naujų funkcijų.

Patarimas: Norėdami išnaudoti visas PROFINET IO valdiklio galimybes, naudokite su Siemens S7-300 CPU, palaikančiais PROFINET. Reguliariai tikrinkite diagnostinius pranešimus STEP 7, kad išvengtumėte ryšio trikdžių.
