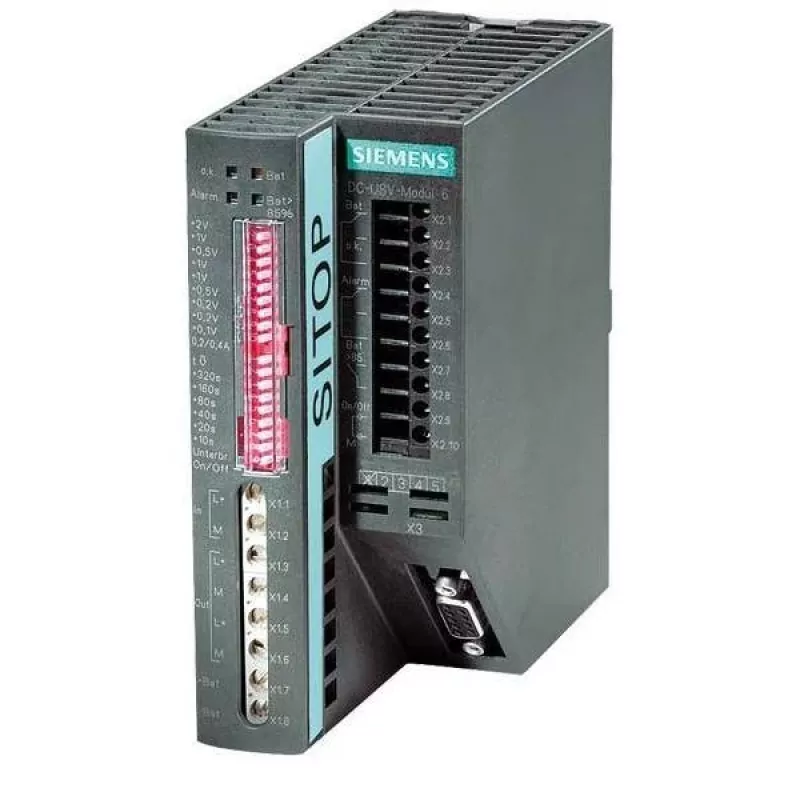

Siemens 6EP19312EC42 SITOP DC-USV modulis 24V/6A su ultrakondensatoriumi

Inžinieriams, atsakingiems už nenutrūkstamą 24 V nuolatinės srovės valdymo grandinių veikimą, Siemens 6EP19312EC42 SITOP DC-USV modulis siūlo sprendimą, kuriam nereikia baterijų priežiūros. Vietoj įprastų baterijų, kurias reikia periodiškai keisti ir kurios turi ribotą ciklų skaičių, šis įrenginys energiją kaupia ultrakondensatoriuose. Tai užtikrina momentinį atsarginį maitinimą 24 V nuolatinės srovės pramoninėms apkrovoms, o įkrovimas iki 90 % talpos trunka vos 60 sekundžių. Darbinės temperatūros diapazonas nuo -25 °C iki +70 °C leidžia modulį naudoti atšiauriomis sąlygomis. Tai nepralaidžios (offline) UPS sistemos tipas, kuris sklandžiai kompensuoja trumpus maitinimo sutrikimus, apsaugodamas PLC, HMI ir kitus kritinius automatikos komponentus nuo įtampos kritimų ir mikropertraukų.

Privalumai

• Energijos kaupimas ultrakondensatoriuose: 2,5 kJ, nereikia keisti baterijų, praktiškai neribotas įkrovimo/iškrovimo ciklų skaičius.
• Greitas atsarginis veikimas: iki 10 minučių esant 100 W apkrovai, 2 minutės esant 300 W.
• Spartus įkrovimas: pasiekia 90 % talpos maždaug per 60 sekundžių.
• Platus temperatūrų diapazonas: nuo -25 °C iki +70 °C, tinka sudėtingoms pramoninėms aplinkoms.
• Kompaktiškas tvirtinimas ant DIN bėgelio, IP20 apsauga.
• Aiškūs LED indikatoriai ir plaukiojantys relės kontaktai nuotoliniam stebėjimui.

Naudojimas kasdien

SITOP DC-USV modulis jungiamas nuosekliai tarp 24 V nuolatinės srovės maitinimo šaltinio ir apkrovos. Įprasto veikimo metu jis praleidžia įėjimo įtampą, o efektyvumas viršija 97 %. Kai įėjimo įtampa nukrenta žemiau slenksčio, modulis akimirksniu persijungia į atsarginį režimą, naudodamas ultrakondensatorių energiją, kad palaikytų reguliuojamą 24 V nuolatinės srovės išėjimą. Integruoti relės kontaktai signalizuoja būsenas „Ready“, „Battery mode“ ir „Battery low“, todėl įrenginį galima lengvai integruoti į aukštesnio lygio valdymo sistemas. Lygiagretusis veikimas palaikomas, siekiant prailginti atsarginį laiką didesnėms apkrovoms.

Pagrindinės specifikacijos

• Nominali įėjimo įtampa: 24 V DC (diapazonas 22,8–28,8 V DC)
• Nominali išėjimo įtampa: 24 V DC (reguliuojama)
• Nominali išėjimo srovė: 6 A (maksimali įėjimo srovė 6,5 A)
• Nominali išėjimo galia: 144 W
• Energijos kaupimas: ultrakondensatoriai, 2,5 kJ
• Atsarginis laikas: iki 10 min. esant 100 W, 2 min. esant 300 W
• Įkrovimo laikas: maždaug 60 s iki 90 % talpos
• Efektyvumas: > 97 %
• Darbinė temperatūra: -25 °C iki +70 °C
• Tvirtinimas: DIN bėgelis
• Apsaugos klasė: IP20
• Būsenos indikatoriai: LED veikimui, baterijos būsenai, gedimui
• Signalizacija: plaukiojantys relės kontaktai (Ready, Battery mode, Battery low)
• Rekomenduojamas išorinis įėjimo saugiklis: 10 A
• Lygiagretusis veikimas: taip
• Sertifikatai: CE, cULus, ATEX, IECEx, GL, DNV, RINA, ABS, LR, BV

Baigiamoji pastaba

Inžinieriams, ieškantiems nereikalaujančio priežiūros ir ilgaamžio atsarginio maitinimo sprendimo 24 V nuolatinės srovės valdymo grandinėms, Siemens 6EP19312EC42 pašalina baterijų keitimo išlaidas ir užtikrina patikimą trumpų maitinimo sutrikimų kompensavimą atšiauriomis pramoninėmis sąlygomis.
