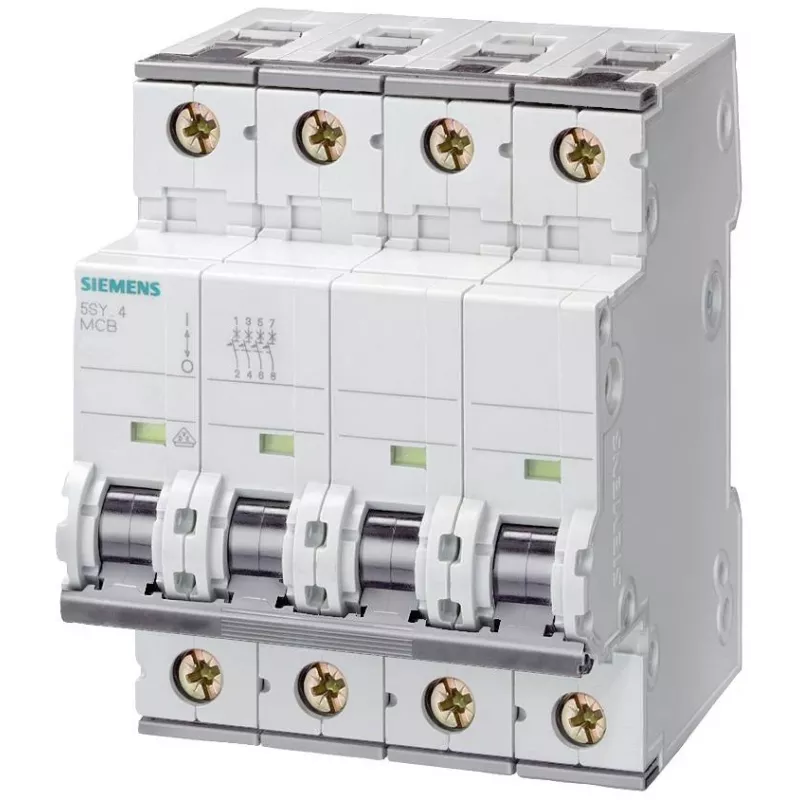

Siemens 5SY66166 automatinis jungiklis 3P+N B16 16A 6kA 230/400V AC

6 kA perjungimo galia prie 400 V AC – tai vienas svarbiausių parametrų, leidžiančių Siemens 5SY66166 automatiniam jungikliui patikimai apsaugoti trifazes grandines nuo trumpojo jungimo ir perkrovos net ir didelio trumpojo jungimo srovių atveju. Šis 3P+N (4 polių) įtaisas su B charakteristika ir 16 A vardine srove yra skirtas profesionaliems elektros skirstymo sprendimams, kur reikalingas visas polių, įskaitant neutralę, atskyrimas.

Kodėl verta rinktis 5SY66166

• Prijungta neutralė: skirtingai nei daugelis 4 polių jungiklių su pastovia neutralia, šis modelis turi perjungiamą neutralės polių, užtikrinantį visišką visų laidininkų izoliaciją suveikus apsaugai.
• Energijos ribojimo klasė 3: puikus trumpojo jungimo srovės ribojimas, mažinantis elektros lanko energiją ir didinantis įrangos saugumą.
• Universali gnybtų sistema: tvirtiems laidininkams nuo 0,75 iki 35 mm², suvytiems – nuo 0,75 iki 25 mm².
• Ilgaamžiškumas: 10 000 mechaninių ir elektrinių perjungimo ciklų.
• Kompaktiškas 4 modulių plotis (72 mm) – taupo vietą skirstomojoje spintoje.

Techninės specifikacijos

• Polių skaičius: 3P+N (4 poliai)
• Charakteristika: B (suveikia esant 3–5 kartus didesnei už vardinę srovę)
• Vardinė srovė: 16 A
• Vardinė perjungimo galia: 6 kA prie 400 V AC
• Vardinė įtampa: 230/400 V AC
• Dažnis: 50/60 Hz
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (su dangteliu)
• Energijos ribojimo klasė: 3
• Viršįtampių kategorija: III
• Užterštumo laipsnis: 3
• Gnybtų tipas: varžtiniai
• Gnybtų talpa (tvirti laidininkai): 0,75–35 mm²
• Gnybtų talpa (suvyti laidininkai): 0,75–25 mm²
• Mechaninis tarnavimo laikas: 10 000 perjungimo ciklų
• Elektrinis tarnavimo laikas: 10 000 perjungimo ciklų
• Darbinė temperatūra: nuo -25 iki +45 °C

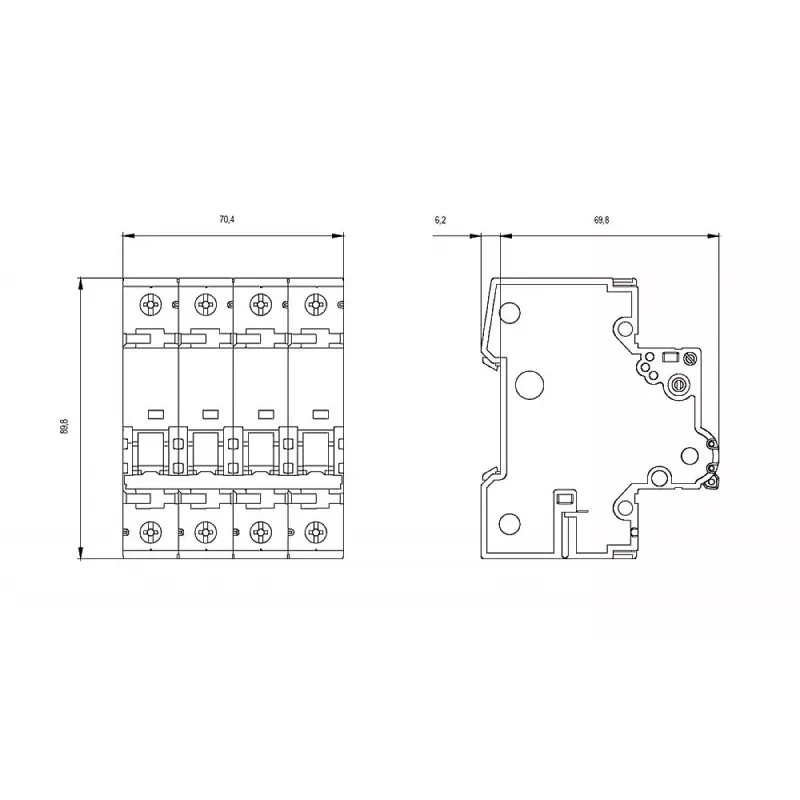

• Plotis: 4 moduliai (72 mm)
• Standartas: IEC 60898-1

Kaip naudoti

Montuojamas ant standartinės 35 mm DIN bėgelio (EN 60715). Varžtiniai gnybtai leidžia greitai ir patikimai prijungti tiek tvirtus, tiek suvytus laidininkus. Dėl IP20 apsaugos gnybtai yra apsaugoti nuo pirštų prisilietimo, o papildomai uždėjus dangtelį apsauga padidėja iki IP40. Jungiklis skirtas naudoti patalpose ir apsaugotose lauko vietose, kuriose temperatūra neviršija nurodytų ribų.

Kam tinka

Rekomenduojamas elektrikams, projektuotojams ir įmonėms, kurioms reikia patikimos trifazės apsaugos su visišku neutralės atskyrimu. Idealiai tinka paskirstymo spintose, kur svarbus kompaktiškumas ir ilgaamžiškumas. B charakteristika puikiai tinka varžinėms ir apšvietimo apkrovoms.

Patarimas: montuodami šį jungiklį, įsitikinkite, kad neutralės laidas prijungtas prie N gnybto, o faziniai – prie atitinkamų polių. Reguliariai tikrinkite gnybtų priveržimą – tai užtikrins patikimą kontaktą ir ilgą tarnavimo laiką.
