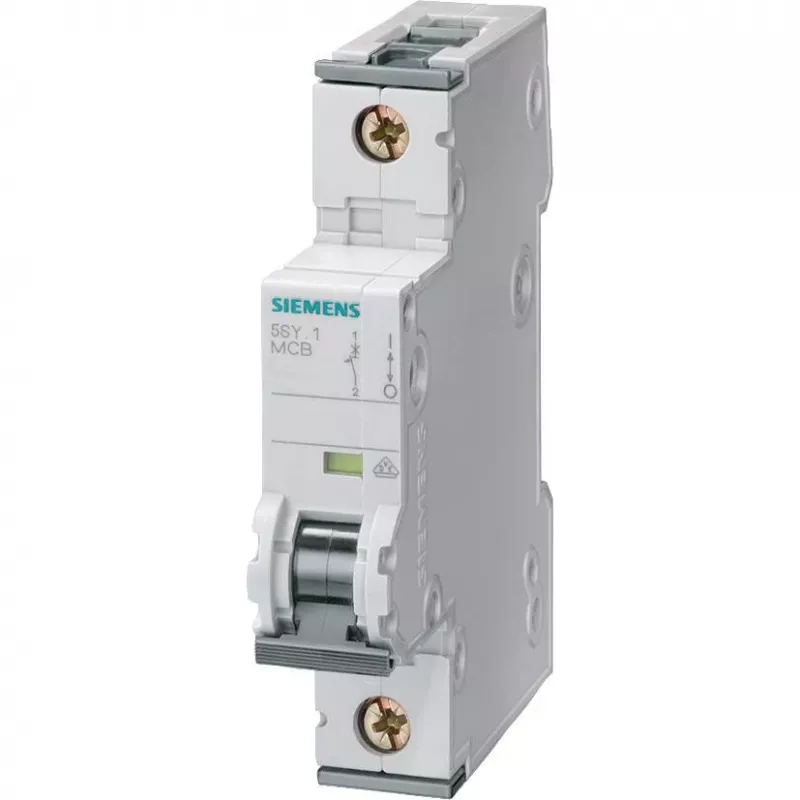

Siemens 5SY5110-7 automatinis jungiklis, 1 polius, 10 A, C charakteristika, 6 kA, 230/400 V AC

Kai reikia patikimos apsaugos nuo perkrovų ir trumpojo jungimo, Siemens 5SY5110-7 modulinis automatinis jungiklis yra sprendimas, kuriuo pasitiki elektrikai ir skydų gamintojai. Šis vienpolinis jungiklis su C charakteristika puikiai tinka apšvietimo ir kištukinių lizdų grandinėms, kuriose atsiranda vidutinio dydžio įjungimo srovės šuolių.

Kodėl verta rinktis

5SY5110-7 užtikrina patikimą apsaugą ir kompaktišką dizainą. C charakteristika išvengia bereikalingo išsijungimo dėl trumpalaikių srovės viršįtampių, o gedimo atveju užtikrina greitą atsijungimą. Gnybtai su varžtais priima didelio skerspjūvio laidininkus, todėl montavimas net ir ankštose vietose tampa paprastesnis.

Techninės specifikacijos

• Nominali srovė: 10 A
• Polių skaičius: 1
• Išjungimo charakteristika: C
• Nominali jungimo galia: 6 kA
• Nominali įtampa: 230/400 V AC
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis (EN 60715)
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki +45 °C
• Gnybtų tipas: varžtiniai
• Maks. laidininko skerspjūvis: 35 mm² vientisas, 25 mm² suvytas
• Mechaninis tarnavimo laikas: 10 000 perjungimo ciklų
• Elektrinis tarnavimo laikas: 10 000 perjungimo ciklų
• Užterštumo laipsnis: 3
• Viršįtampių kategorija: III
• Standartas: IEC/EN 60898-1

Kam tinka

• Apšvietimo grandinių apsauga namuose ir biuruose
• Kištukinių lizdų grandinės su vidutinėmis įjungimo srovėmis
• Valdymo grandinės pramoniniuose skydeliuose
• Modernizavimo projektai, kuriuose reikalingas DIN bėgelio suderinamumas

Naudojimo patarimai

Jungiklis skirtas montuoti ant DIN bėgelio pagal EN 60715 ir atitinka IEC/EN 60898-1. Jis patikimai veikia nuo -25 °C iki +45 °C temperatūroje, o užterštumo laipsnis 3 ir viršįtampių kategorija III užtikrina ilgaamžiškumą net sudėtingomis sąlygomis.

Patarimas: prieš montuodami įsitikinkite, kad grandinės nominali srovė neviršija 10 A, o laidininkų skerspjūvis atitinka reikalavimus. Visada laikykitės vietinių elektros saugos taisyklių.
