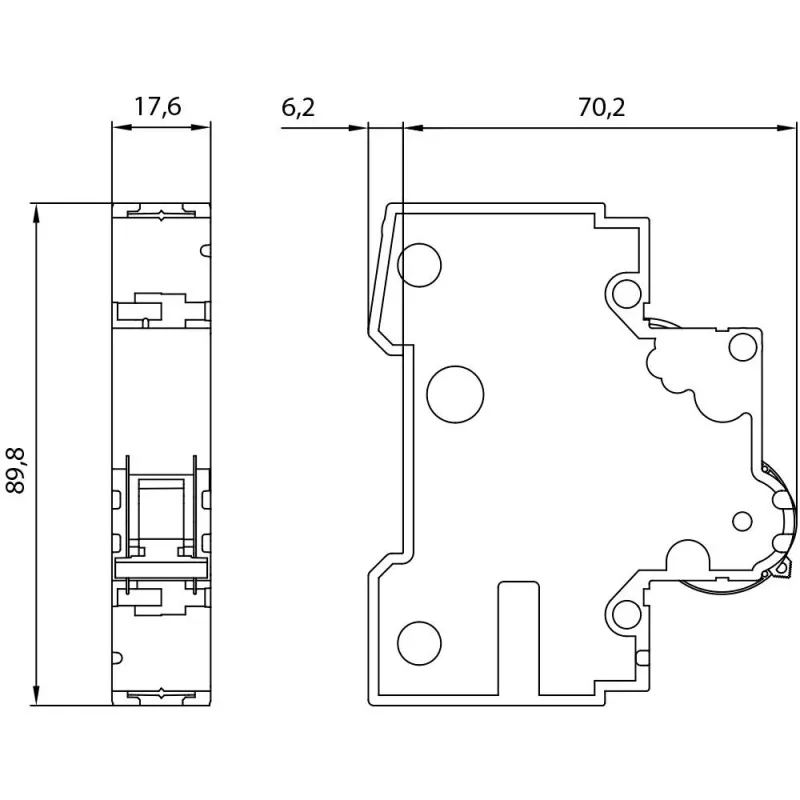

Siemens 5SY4125-6 automatinis miniatiūrinis grandinės pertraukiklis 25 A, 1 polius, B charakteristika

6 kA pertraukimo galia ir 3 energijos ribojimo klasė – tai parametrai, kurie Siemens 5SY4125-6 modulinį automatą daro patikimu sprendimu tiek gyvenamųjų, tiek komercinių objektų skirstomuosiuose skyduose.

Kodėl verta rinktis šį automatą

B charakteristikos išjungimo kreivė pritaikyta grandinėms su vidutinėmis įjungimo srovėmis – apšvietimo ir bendros paskirties kištukinių lizdų linijoms. Įrenginys veikia nuo -25 iki +45 °C temperatūroje, todėl išlaiko stabilų veikimą tiek šildomose patalpose, tiek nešildomuose techniniuose skyduose. 25 A nominalioji srovė leidžia apsaugoti didesnio galingumo linijas neprarandant selektyvumo.

Kam tinka

• Gyvenamųjų ir komercinių objektų elektros skirstymo skydams
• Apšvietimo ir kištukinių lizdų grandinių apsaugai
• Montavimui ant DIN bėgelio skirstomuosiuose skyduose

Pagrindinės specifikacijos

• Nominalioji srovė: 25 A
• Polių skaičius: 1
• Išjungimo charakteristika: B
• Nominalioji įtampa: 230/400 V AC
• Pertraukimo galia: 6 kA
• Montavimas: DIN bėgelis
• Gnybtų talpa: 0,75 - 35 mm²
• Apsaugos laipsnis: IP20 (gnybtai)

Naudojimas

Automatas montuojamas ant standartinio 35 mm DIN bėgelio skirstomajame skyde. Prie viršutinių ir apatinių gnybtų jungiami laidai, kurių skerspjūvis nuo 0,75 iki 35 mm². Prieš įjungiant rekomenduojama patikrinti, ar grandinės apkrova neviršija 25 A, o B charakteristika atitinka konkrečios linijos pobūdį.

Rekomendacijos

Idealiai tinka apsaugoti grandines su vidutinėmis įjungimo srovėmis – apšvietimą ir bendros paskirties kištukinius lizdus. Planuojant skydą, palikite vietos atsarginiams moduliams, o periodinę automato būklės patikrą atlikite kartu su viso skirstytuvo priežiūra.
