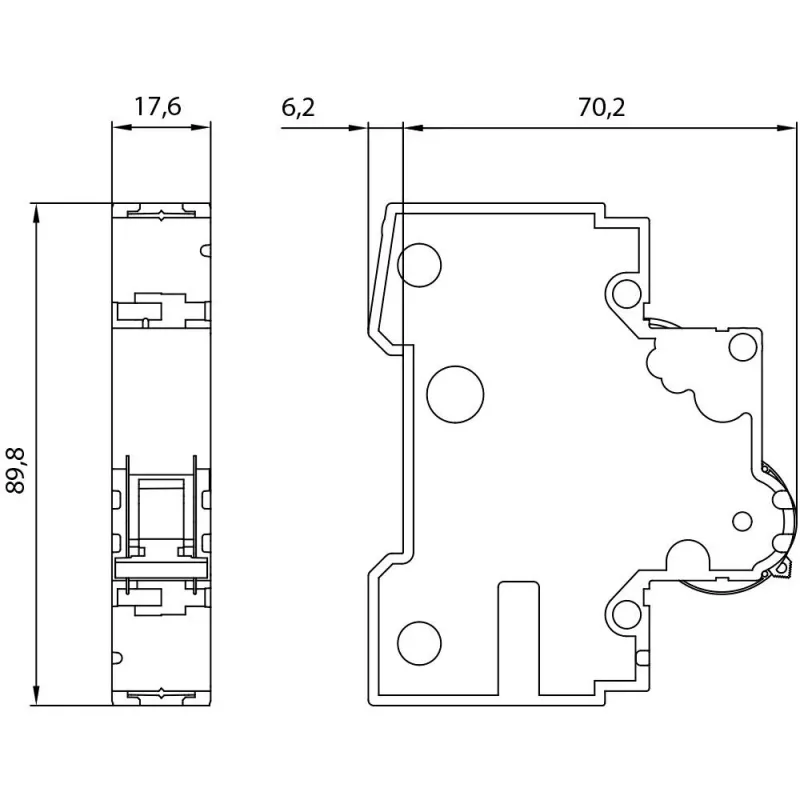

Siemens 5SY41028 automatinis grandinės pertraukiklis 1-polio C 2A 230/400V 6kA

Kai reikia apsaugoti valdymo grandines ar apšvietimo linijas nuo perkrovų ir trumpųjų jungimų, renkatės patikimą sprendimą. Siemens 5SY41028 – vienpolio automatinio grandinės pertraukiklio, skirto montuoti ant DIN bėgelio, pavyzdys. Jo vardinė srovė – 2 A, išjungimo charakteristika C, todėl jis tinka grandinėms su vidutinėmis įjungimo srovėmis. Įrenginio vardinė jungimo galia – 6 kA.

Kodėl verta rinktis

Šis automatinis jungiklis pasižymi kompaktišku dizainu ir ilgaamžiškumu: elektrinė ir mechaninė gyvavimo trukmė – iki 10 000 perjungimų. C charakteristika užtikrina patikimą apsaugą nuo perkrovos ir trumpojo jungimo, leisdama trumpalaikes įjungimo sroves. Varžtiniai gnybtai priima įvairių skerspjūvių laidininkus, o įrenginys atitinka IEC/EN 60898-1 standartą.

Techniniai duomenys

• Polių skaičius: 1
• Vardinė srovė: 2 A
• Išjungimo charakteristika: C
• Vardinė įtampa: 230/400 V AC
• Vardinė jungimo galia: 6 kA
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis (EN 60715)
• Gnybtų tipas: varžtiniai
• Gnybtų skerspjūvis (vientisas): 0,75–35 mm²
• Gnybtų skerspjūvis (suvytas): 0,75–25 mm²
• Apsaugos laipsnis: IP20 (gnybtai)
• Darbinė temperatūra: nuo -25 iki +45 °C
• Sandėliavimo temperatūra: nuo -40 iki +75 °C
• Elektrinė gyvavimo trukmė: 10 000 perjungimų
• Mechaninė gyvavimo trukmė: 10 000 perjungimų
• Standartai: IEC/EN 60898-1

Kam tinka

• Valdymo grandinių apsauga pramoninėse spintose
• Gyvenamųjų ir komercinių patalpų apšvietimo grandinės
• Kištukinių lizdų grandinės su vidutinėmis įjungimo srovėmis
• Skirstomieji tinklai, kuriuose reikalingi ant DIN bėgelio montuojami automatiniai jungikliai

Kaip naudoti

Įrenginys montuojamas ant standartinio DIN bėgelio (EN 60715) skirstomojoje spintoje. Prijungimas atliekamas varžtiniais gnybtais, kurių skerspjūvis gali būti nuo 0,75 iki 35 mm² (vientisas) arba nuo 0,75 iki 25 mm² (suvytas). Užtikrinkite, kad aplinkos temperatūra neviršytų nurodytų ribų (-25 iki +45 °C), o gnybtų apsaugos laipsnis IP20 būtų išlaikytas.

Patarimas: prieš montuodami įsitikinkite, kad grandinės vardinė srovė neviršija 2 A, o įjungimo srovės atitinka C charakteristiką. Reguliariai tikrinkite jungiklio būklę ir, esant reikalui, pakeiskite jį nauju, kad būtų užtikrinta ilgaamžė ir saugi eksploatacija.
