SIEMENS 5SV36468 liekamosios srovės automatinis jungiklis, A tipo, 63 A, 300 mA, 4 polių, 400 V, selektyvus

Kai elektros sistemoje svarbiausia nepertraukiamas maitinimas ir apsauga nuo gaisro, selektyvus liekamosios srovės automatinis jungiklis tampa būtinas. SIEMENS 5SV36468 užtikrina patikimą apsaugą trijų fazių sistemose iki 400 V, išlaikydamas veikiančias grandines.

Kodėl verta rinktis

• Selektyvus (atidėto veikimo) suveikimas – suderintas su žemesnio lygio apsaugos įtaisais, išvengiama nereikalingų išjungimų.
• A tipo jutiklis reaguoja į kintamąją ir pulsuojančiąją nuolatinę liekamąją srovę.
• 63 A nominalioji srovė ir 300 mA liekamosios srovės veikimo srovė tinka didelių apkrovų grandinėms.
• Kompaktiškas 4 modulių plotis (72 mm) taupo vietą DIN bėgelyje.
• 10 kA nominalioji sąlyginė trumpojo jungimo srovė užtikrina atsparumą.

Techniniai duomenys

• Įtaiso tipas: liekamosios srovės automatinis jungiklis (RCCB)
• Liekamosios srovės tipas: A

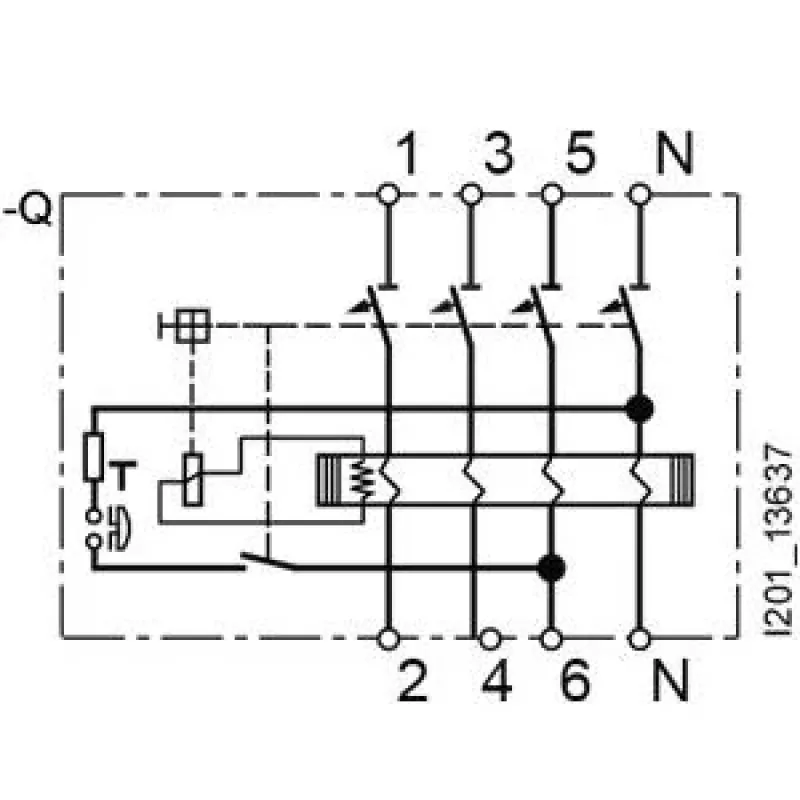

• Polių skaičius: 4 (3P+N)
• Nominalioji srovė (In): 63 A
• Nominalioji liekamosios srovės veikimo srovė (IΔn): 300 mA
• Nominalioji įtampa (Un AC): 400 V
• Nominalusis dažnis: 50/60 Hz
• Selektyvumas: selektyvus (atidėto veikimo)
• Nominalioji sąlyginė trumpojo jungimo srovė (Inc): 10 kA
• Nominalioji impulsinė atsparumo įtampa (Uimp): 4 kV
• Montavimo tipas: DIN bėgelis

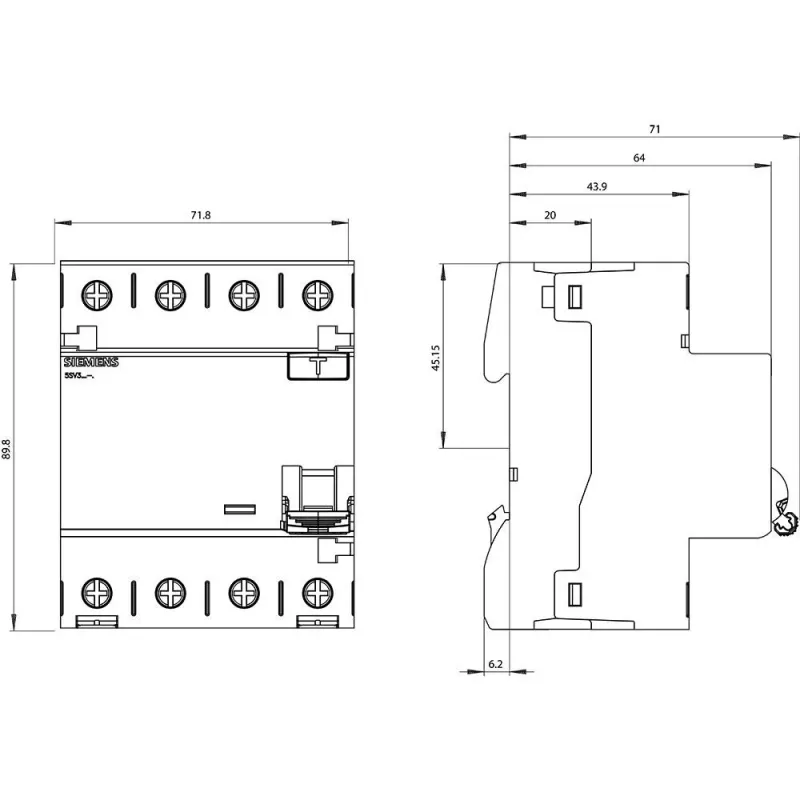

• Modulių plotis: 4 MW (72 mm)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (korpusas)
• Darbinė temperatūra: nuo -25 iki +45 °C
• Gnybtų tipas: dėžės gnybtai
• Gnybtų talpa (vientisa/susukta): 0,75–35 mm²
• Standartai: IEC 61008-1

Kam tinka

Šis įtaisas rekomenduojamas pramonės ir komercinėms instaliacijoms, kuriose būtina apsauga nuo gaisro ir maitinimo tęstinumas. Tinka naudoti trijų fazių sistemose su didelėmis apkrovomis, pavyzdžiui, mašinų, siurblių ar apšvietimo grandinėse.

Kaip naudoti

Montuokite ant DIN bėgelio, laikydamiesi galiojančių elektros instaliacijos taisyklių. Prieš montavimą įsitikinkite, kad maitinimas išjungtas. Prijunkite fazinius ir nulinį laidininkus prie atitinkamų gnybtų, tvirtai priveržkite. Selektyvus veikimas užtikrinamas, kai įtaisas įrengiamas prieš žemesnio lygio apsaugos įtaisus.

Patarimas: reguliariai tikrinkite įtaiso veikimą naudodami bandymo mygtuką „T“. Siekdami ilgaamžiškumo, venkite drėgmės ir užterštos aplinkos. Esant didelėms apkrovoms, užtikrinkite tinkamą vėdinimą skydelyje.
