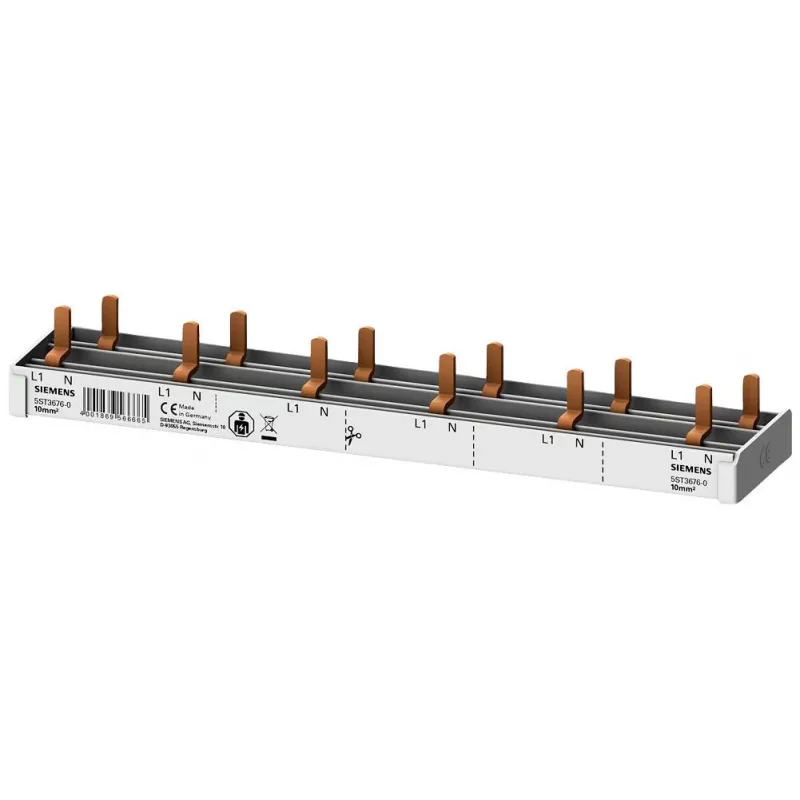

SIEMENS 5ST36760 kištukinė šynelė 10mm² 1P+N 12 modulių, 6 AFDD + 6 komponentams

Greitas ir patikimas elektros paskirstymas skirstomuosiuose skyduose – tai, ko reikia profesionalams, siekiant sumažinti montavimo laiką ir klaidų skaičių. SIEMENS 5ST36760 kištukinė šynelė su 10 mm² varine varža skirta tiekti maitinimą iki 12 modulinių apsaugos prietaisų: 6 AFDD ir 6 kitiems komponentams (MCB, RCBO).

Privalumai, svarbūs Jūsų darbui

• Kištukinė konstrukcija leidžia tiesiogiai įkišti šynelę į prietaisų gnybtus – nereikia papildomų trumpiklių, taupomas laikas ir mažinama klaidų rizika.
• 10 mm² varinis laidininkas užtikrina patikimą kontaktą ir atlaiko iki 63 A esant 400 V AC įtampai.
• Integruotas N laidininkas – nereikia atskiro neutralės šynelio prijungtiems prietaisams.
• 12 modulių pločio (apie 216 mm) – standartinis DIN bėgelio ilgis 12 vienpolių prietaisų.
• Pilka plastikinė izoliacija užtikrina apsaugą nuo prisilietimo ir atitinka IEC/EN 60947-7-1.
• Trumpojo jungimo srovės atsparumas 25 kA (1 s) – saugumas gedimų atveju.

Kam skirta

Ši šynelė skirta elektrikams ir skydų surinkėjams, dirbantiems su gyvenamaisiais ir komerciniais skirstomaisiais skydais, ypač ten, kur naudojami AFDD (lanko gedimo aptikimo) prietaisai. Idealiai tinka standartizuotiems sprendimams, kur svarbi greita ir vienoda jungčių kokybė.

Pagrindinės specifikacijos

• Tipas: kištukinė šynelė
• Poliškumas: 1P + N
• Laidininko skerspjūvis: 10 mm²
• Vardinė srovė: 63 A
• Vardinė įtampa: 400 V AC
• Modulių plotis: 12 MW
• Jungtys: 6 AFDD + 6 kitiems komponentams (iš viso 12)
• Jungties tipas: kištukinė
• Laidininko medžiaga: varis
• Izoliacijos medžiaga: plastikas
• Spalva: pilka
• Montavimas: DIN bėgelis
• Taikymas: maitinimo paskirstymas AFDD, MCB, RCBO
• Standartas: IEC/EN 60947-7-1
• Darbinė temperatūra: -25 iki +55 °C
• Trumpojo jungimo srovės atsparumas: 25 kA (1 s)

Kaip naudoti

Šynelė montuojama ant standartinio DIN bėgelio. Kištukiniai kontaktai tiesiog įstatomi į atitinkamų prietaisų gnybtus. Užtikrinkite, kad prietaisai būtų išdėstyti taip, kad 6 AFDD ir 6 kiti komponentai atitiktų šynelės kontaktų išdėstymą. Prieš jungdami maitinimą, patikrinkite, ar visi kontaktai tvirtai sujungti.

Svarbu žinoti

Norint pasiekti IP20 apsaugos laipsnį, būtini galiniai dangteliai (nepridedami). Šynelė skirta naudoti patalpose, kuriose temperatūra neviršija nurodyto diapazono. Dėl 25 kA trumpojo jungimo atsparumo, ji tinkama naudoti sistemose su didelėmis gedimų srovėmis.

Patarimas: planuodami skydą, palikite vietos galiniams dangteliams – tai užtikrins ne tik saugumą, bet ir ilgesnį šynelės tarnavimo laiką. Visada laikykitės vietinių elektros instaliacijos taisyklių.
