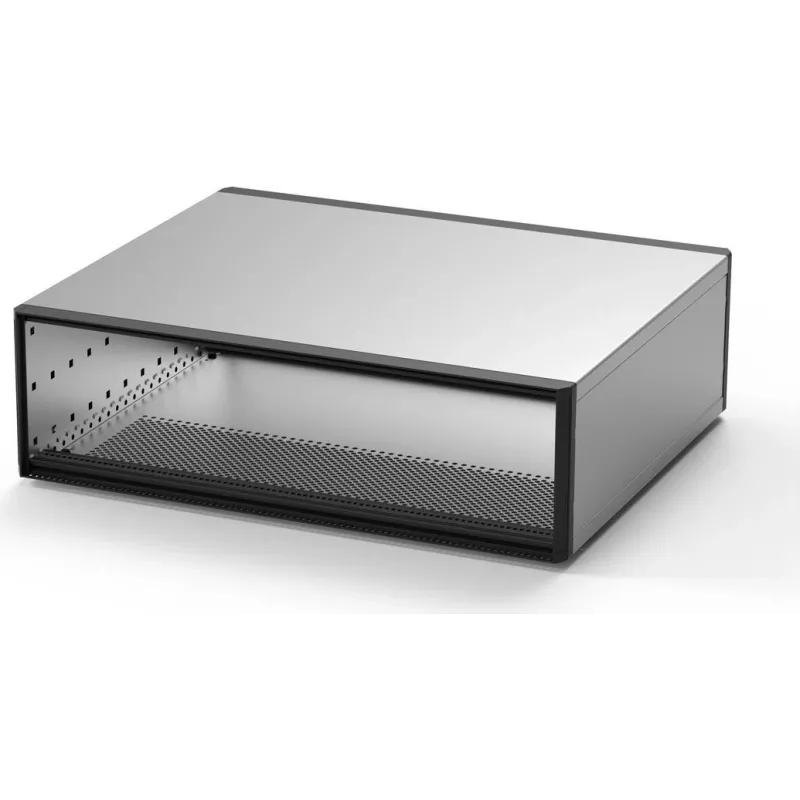

SCHROFF ratiopacPRO 3U 84HP 255mm stalinis/rack montuojamas korpusas, šviesiai pilkas 24571038

Die-cast aliuminio šonai ir plieno dangčiai – tai pirmas dalykas, kurį pastebėsite šiame SCHROFF ratiopacPRO korpuse. 3U aukštis, 84HP plotis ir 255 mm gylis užtikrina, kad standartiniai 19 colių moduliai tilptų be problemų, o integruotas EMC ekranavimas apsaugo nuo trukdžių net ir sudėtingoje pramoninėje aplinkoje.

Kodėl verta rinktis

• Integruotas EMC ekranavimas – patikimas veikimas elektromagnetinių trukdžių kupinose aplinkose.
• Modulinė „flat-pack“ konstrukcija – lengva surinkti, pritaikyti ir transportuoti.
• Patvarus milteliniu būdu dažytas plienas ir anoduotas aliuminis – ilgaamžiškumas net intensyvaus naudojimo atveju.
• IP20 apsaugos klasė – skirta naudoti patalpose.
• Universalus montavimas – komplekte yra kojelės staliniam naudojimui, o su papildomais priedais galima montuoti į 19 colių rack spintą.

Techninė specifikacija

• Aukštis: 3U (133,35 mm)
• Plotis: 84HP (449 mm)
• Gylis: 255 mm
• Medžiaga: die-cast aliuminio šonai, plieno dangčiai, aliuminio priekinis/galinis skydai
• Apdaila: milteliniu būdu dažytas plienas, anoduotas aliuminis
• Spalva: šviesiai pilka (RAL 7035)
• Apsaugos klasė: IP20
• Montavimas: stalinis (komplekte kojelės), rack montavimas (papildomi priedai)
• Surinkimas: „flat-pack“ rinkinys

Kam tinka

Šis korpusas sukurtas inžinieriams, sistemų integratoriams ir įmonėms, kuriančioms pramoninę elektroniką, įterptąsias sistemas ar prototipus. Jis puikiai tinka tiek nedidelėms gamybos partijoms, tiek individualiems projektams, kur reikalingas patikimas ir ekranuotas 19 colių korpusas.

Kaip naudoti

Surinkite korpusą pagal pridedamą instrukciją: pritvirtinkite šoninius aliuminio skydus prie plieninių dangčių, įstatykite priekinį ir galinį skydus. Sumontuokite reikiamus 19 colių modulius (pagal IEC 60297-3-101). Jei naudosite ant stalo, pritvirtinkite komplekte esančias kojeles. Jei montuosite į rack spintą, įsigykite papildomus tvirtinimo elementus.

Patarimas: norėdami užtikrinti efektyvų EMC ekranavimą, įsitikinkite, kad visi dangčiai tvirtai prisukti, o tarpinės nepažeistos. Planuodami vietą, atsižvelkite į 255 mm gylį – palikite pakankamai erdvės vėdinimui ir kabeliams.
