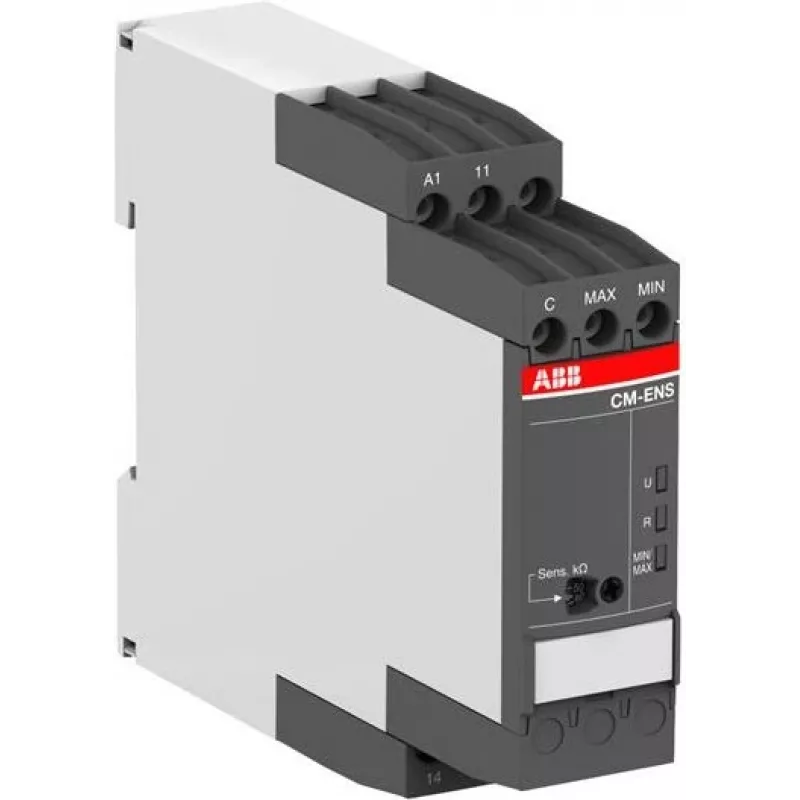

ABB CM-ENS.13S lygio stebėjimo relė, 24-240 V AC/DC, 1 perjungiamasis kontaktas, DIN bėgelis 1SVR730850R2100

Kai reikia užtikrinti, kad siurbliai neveiktų sausai, o rezervuarai neperpildytų, ABB CM-ENS.13S lygio stebėjimo relė tampa patikimu sprendimu. Ši relė skirta laidžių skysčių lygiui stebėti naudojant tris elektrodus, todėl užtikrina tikslų minimalaus ir maksimalaus lygio aptikimą.

Privalumai

Platus maitinimo įtampos diapazonas 24-240 V AC/DC leidžia pritaikyti relę įvairiose sistemose. Reguliuojamas jautrumas nuo 0,25 kΩ iki 100 kΩ leidžia tiksliai suderinti su skirtingu skysčių laidumu. Įjungimo/išjungimo uždelsimas (0,5–10 s) apsaugo nuo klaidingų perjungimų dėl bangavimo. Vienas perjungiamasis kontaktas, atlaikantis 4 A / 250 V AC, užtikrina patikimą siurblių, vožtuvų ar signalizacijos valdymą. Montavimas ant DIN bėgelio ir kompaktiškas 22,5 mm korpusas palengvina įrengimą valdymo spintose.

Tinka

• Laidžių skysčių (vandens, nuotekų, cheminių medžiagų) pripildymo arba ištuštinimo kontrolei
• Siurblių apsaugai nuo perpildymo ir sausos eigos
• Lygio signalizacijai rezervuaruose ir talpyklose
• Pramoninės automatizacijos ir pastatų inžinerinėms sistemoms

Pagrindinės specifikacijos

• Maitinimo įtampa: 24-240 V AC/DC
• Išėjimas: 1 perjungiamasis kontaktas, 4 A / 250 V AC
• Jautrumo diapazonas: 0,25 kΩ iki 100 kΩ
• Laiko uždelsimas: 0,5 s iki 10 s (įjungimo/išjungimo)
• Elektrodai: 3 (Min, Max, Common)
• Montavimas: DIN bėgelis, plotis 22,5 mm
• Apsauga: IP50 korpusas, IP20 gnybtai
• Darbinė temperatūra: -25 iki +60 °C
• Standartai: IEC/EN 60255-6, UL 508, CSA 22.2 No. 14

Naudojimo patarimai

Norint užtikrinti patikimą laidžių skysčių lygio stebėjimą sudėtingomis sąlygomis, rekomenduojama CM-ENS.13S naudoti su tinkamais elektrodais ir užtikrinti tinkamą skysčio įžeminimą. Prieš montuodami patikrinkite skysčio laidumą pagal jautrumo diapazoną.
