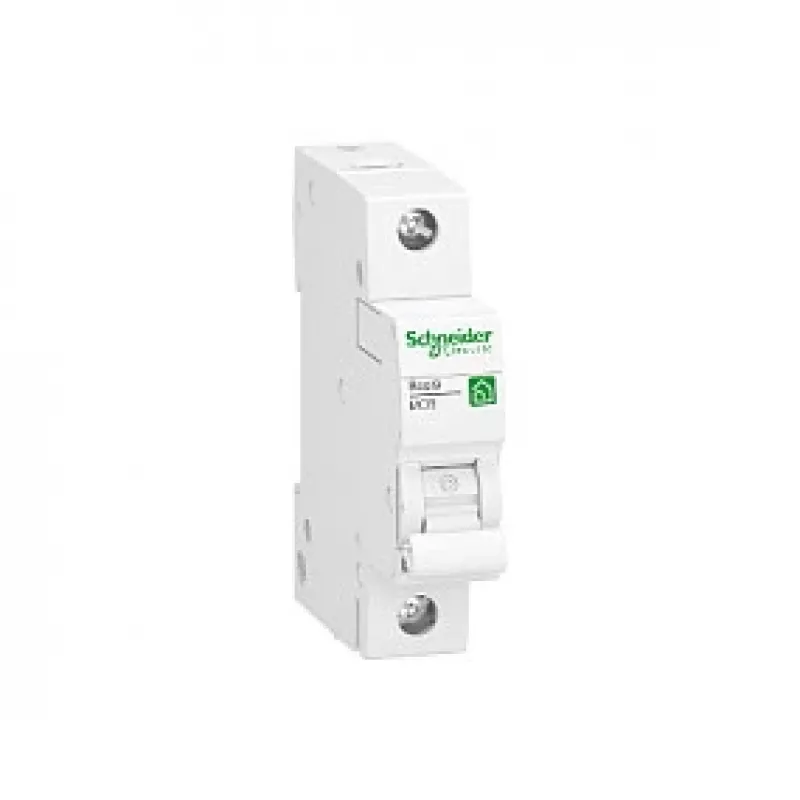

Schneider Resi9 MCB 1P 16A B kreivė 6kA R9F23116

Schneider Resi9 R9F23116 yra vieno poliaus miniatiūrinis automatinis jungiklis, užtikrinantis patikimą apsaugą gyvenamosiose ir komercinėse elektros grandinėse. Su 6kA pertraukimo galia ir B kreive, šis įrenginys yra optimalus pasirinkimas standartinėms apkrovoms, kurioms nereikia didelių paleidimo srovių.

Apžvalga

Šis Schneider Resi9 modelis montuojamas ant DIN bėgelio ir atitinka EN/IEC 60898-1 standartą. Kompaktiškas 18 mm plotis taupo vietą skirstomuosiuose skyduose, o šiluminės-magnetinės atpalaidavimo sistemos dėka užtikrinama tiksli apsauga nuo perkrovų ir trumpųjų jungimų.

Privalumai

• 6kA pertraukimo galia efektyviai nutraukia trumpojo jungimo sroves
• B kreivė tinka įprastoms apkrovoms su mažais įsijungimo srovės impulsais
• Šiluminės-magnetinės atpalaidavimo mechanizmas užtikrina patikimą apsaugą
• Platus darbinės temperatūros diapazonas nuo -25°C iki 60°C
• Aukštas mechaninis atsparumas – 20 000 ciklų

Techniniai duomenys

• Vardinė srovė: 16A
• Polių skaičius: 1
• Vardinė įtampa: 230V AC
• Izoliacijos įtampa: 400V AC
• Atsparumo impulsinei įtampai: 4kV
• Gnybtų talpa: 1-25mm² standžiam, 1-16mm² lanksčiam laidui
• Prisukimo momentas: 2 N.m
• Apsaugos klasė: IP20

Kaip naudoti

Jungiklis montuojamas ant DIN bėgelio skirstomajame skyde. Prieš montuodami įsitikinkite, kad grandinė yra atjungta nuo įtampos. Prijunkite laidus prie gnybtų, laikydamiesi nurodyto priveržimo momento, ir įstatykite į vietą. Po montavimo atlikite funkcinį testą.

Išvada

Patikimas pasirinkimas gyvenamųjų patalpų elektros apsaugai, sujungiantis Schneider kokybę ir esmines saugos funkcijas. Paprastas montavimas ir patikrintas veikimas daro jį tvirtu sprendimu bet kuriam skirstomajam skydui.
