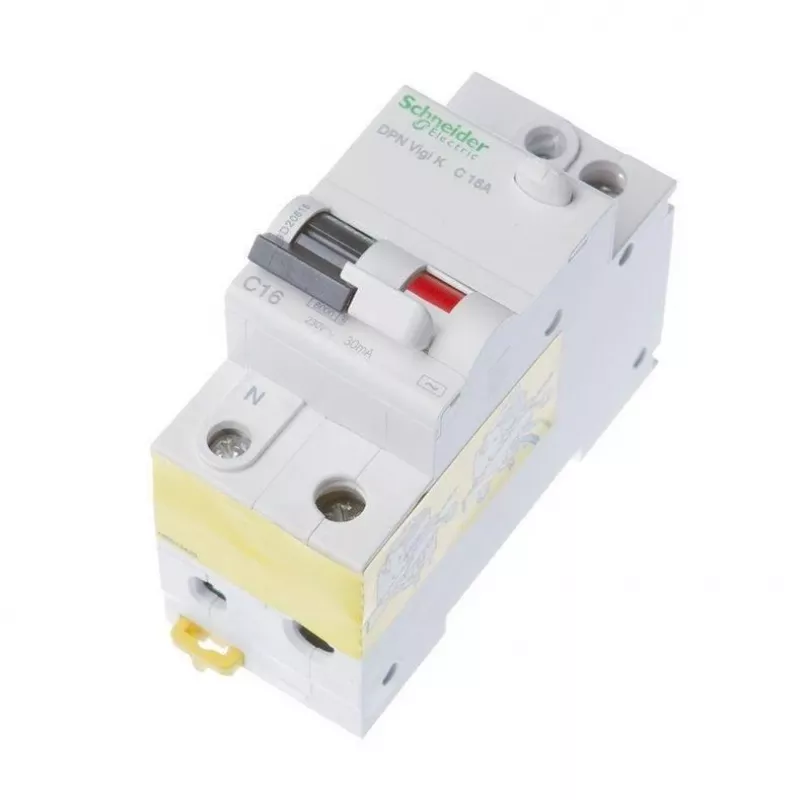

Schneider Acti9 iID A9D20616 liekamosios srovės grandinės pertraukiklis 2P 16A 30mA A tipo

Schneider Acti9 iID A9D20616 yra liekamosios srovės grandinės pertraukiklis (RCCB), užtikrinantis patikimą apsaugą nuo nuotėkio srovių, apsaugantį žmones ir įrangą nuo elektros pavojų. Su vardine srove 16 A ir jautrumu 30 mA, jis akimirksniu atjungia grandinę aptikęs gedimą, užtikrindamas maksimalų saugumą gyvenamosiose ir komercinėse instaliacijose.

Privalumai

Šis RCCB siūlo A tipo apsaugą, tinkančią grandinėms su pulsuojančiais nuolatinės srovės komponentais, pavyzdžiui, su elektroniniais prietaisais. Jo momentinis išjungimo mechanizmas garantuoja greitą reakciją į nuotėkio sroves, sumažindamas elektros smūgio riziką. Kompaktiškas 2 polių dizainas tinka standartiniams DIN bėgiams, todėl montavimas yra paprastas ir erdvę taupantis. Dėl didelės elektrinės ir mechaninės patvarumo, jis užtikrina ilgalaikį patikimumą.

Kam tinka

• Gyvenamųjų namų skirstomiesiems skydams, apsaugant kištukinius lizdus ir apšvietimo grandines.
• Komerciniams pastatams, kur naudojama jautri elektroninė įranga.
• Pramoniniams valdymo skydams, reikalaujantiems apsaugos nuo nuotėkio srovių.
• Modernizuojant senesnes instaliacijas pagal dabartinius saugos standartus.

Pagrindinės specifikacijos

• Polių skaičius: 2P
• Vardinė srovė (In): 16 A
• Nuotėkio srovės jautrumas: 30 mA
• Nuotėkio srovės apsaugos klasė: A tipas
• Tinklo tipas: AC
• Vardinė izoliacijos įtampa (Ui): 500 V AC 50/60 Hz
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimo tipas: DIN bėgis
• Elektrinė patvarumas: 10 000 ciklų
• Mechaninė patvarumas: 20 000 ciklų
• Gnybtų tipas: tuneliniai gnybtai
• Laidininko skerspjūvis (standus): 1–25 mm²
• Laidininko skerspjūvis (lankstus): 1–16 mm²
• Prisukimo momentas: 3,5 N·m
• Standartai: IEC 61008-1
• IP apsaugos klasė: IP20 (gnybtai), IP40 (korpuse)
• Darbinė temperatūra: nuo –5 iki 60 °C
• Laikymo temperatūra: nuo –40 iki 85 °C

Rekomendacijos

Siekiant optimalios apsaugos, šį RCCB derinkite su Schneider Acti9 MCB – gausite pilną skirstymo sprendimą. Montuodami užtikrinkite tinkamą gnybtų priveržimo momentą, kad palaikytumėte patikimus kontaktus. Reguliariai tikrinkite įrenginį naudodami testavimo mygtuką pagal vietinius reikalavimus.
