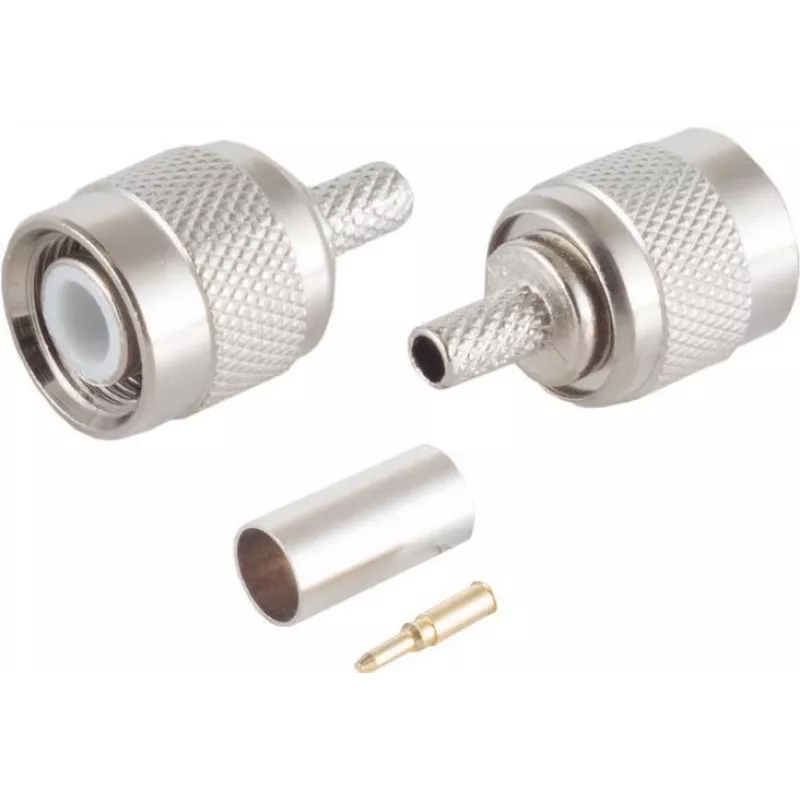

Vaizdo jungtis TNC ShiverPeaks 98885 RG58/U kabeliui, užspaudžiama

TNC jungtis ShiverPeaks 98885 – tai srieginis TNC vyriškas jungiklis, skirtas sujungti su TNC moteriškais prievadais vaizdo, RF ir stebėjimo įrangoje. Ji sukurta naudoti su RG58/U bendraašiu kabeliu ir užtikrina mechaniškai patikimą užspaudžiamą centrinio laidininko bei išorinio ekrano kontaktą, kas leidžia patikimai perduoti RF/vaizdo signalą tiek lauko, tiek dirbtuvės sąlygomis.

Privalumai

Kompaktiška srieginė sąsaja atspari vibracijai ir atsitiktiniam atsijungimui, skirtingai nei stūmokliniai jungikliai. Užspaudimo būdas užtikrina pastovų elektrinį kontaktą ir pakartojamą mechaninį stiprumą, kai montuojama tinkamais užspaudimo įrankiais ir ferulėmis. Suderinamumas su RG58/U kabeliu daro šią jungtį tinkamą įprastoms analoginio vaizdo ir RF programoms, kuriose naudojamas šis bendraašis tipas.

Tinka

• Analoginėms CCTV ir stebėjimo kamerų jungtims su RG58/U kabeliu
• RF bandymų įrenginiams ir radijo įrangai su TNC sąsaja
• Dirbtuvės ar lauko montavimui, kai pageidaujama užspaudžiamo ryšio
• Esamų RG58/U kabelių trasų atnaujinimui ar remontui

Pagrindinės specifikacijos

• Jungties tipas: TNC vyriškas (srieginis)
• Kabelio suderinamumas: RG58/U bendraašis kabelis
• Užbaigimo būdas: užspaudimas centriniam laidininkui ir išorinei ferulei
• Elektrinis naudojimas: RF/vaizdo signalo perdavimas
• Tipiška naudojimo aplinka: stebėjimo sistemos, analoginės vaizdo sistemos, radijo įranga

Kaip naudoti

Paruoškite RG58/U kabelį: nuimkite išorinį apvalkalą, apkirpkite ekraną ir dielektriką pagal rekomenduojamus matmenis šiai jungčiai, tada užmaukite užspaudžiamą ferulę ant kabelio. Įstatykite centrinį laidininką į kontaktą ir įstatykite dielektriką į jungties korpusą. Užmaukite ferulę ant ekrano ir užspauskite tinkamu užspaudimo įrankiu, skirtu RG58/U ferulėms. Galiausiai prisukite sumontuotą jungtį prie atitinkamo TNC lizdo, kad būtų užtikrintas patikimas srieginis ryšys.

Rekomendacijos

Naudokite nurodytas užspaudžiamas ferules ir kalibruotą užspaudimo įrankį, skirtą RG58/U, kad būtų pasiektas tinkamas mechaninis ir elektrinis veikimas. Patikrinkite kiekvieną jungtį, ar centrinis kontaktas tinkamai įstatytas, o ferulė visiškai uždengia ekraną. Venkite per daug priveržti jungties veržlę ant įrangos prievadų, kad nepažeistumėte sriegių ir užtikrintumėte patikimą signalo vientisumą.
