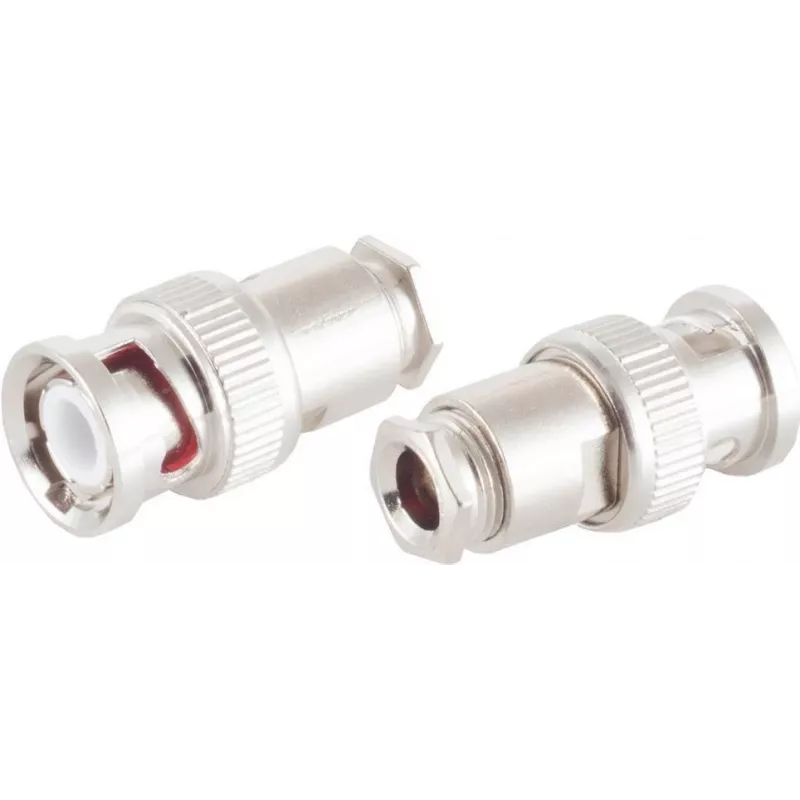

BNC vaizdo jungtis ShiverPeaks 98802-2 RG59 koaksialiniam kabeliui, U-clamp užspaudimas

BNC vaizdo jungtis ShiverPeaks 98802-2 skirta RG59 koaksialiniam kabeliui, naudojama vaizdo stebėjimo ir signalų perdavimo sistemose. Ji užtikrina patikimą mechaninį ir elektrinį kontaktą, sumažindama signalo nuostolius. U-clamp užspaudimo būdas leidžia greitai ir tvirtai pritvirtinti kabelio pintinę bei laidininką, o metalinis korpusas užtikrina gerą ekranavimą ir mechaninį atsparumą.

Kur naudojama

• CCTV kamerų ir vaizdo stebėjimo sistemų jungtims
• Analoginio kompozitinio vaizdo signalo perdavimui monitoriams ir įrašymo įrenginiams
• Transliacijų ir vaizdo testavimo įrangai su RG59 kabeliu
• Lauko įrenginiuose, kur pageidaujamas užspaudžiamas jungties tipas

Pagrindinės techninės savybės

• Jungties tipas: BNC kištukas (vyriškas) su bajonetiniu fiksavimu
• Užspaudimo būdas: U-clamp, fiksuojantis pintinę ir laidininką
• Suderinamumas: RG59 koaksialinis kabelis
• Korpusas: metalinis, užtikrinantis ekranavimą ir mechaninį tvirtumą
• Dažnių diapazonas: tinkamas standartiniams kompozitiniams vaizdo signalams

Naudojimo instrukcija

Nuimkite išorinę RG59 kabelio izoliaciją, atidengdami pintinę ir vidinį laidininką pagal gamintojo nurodytus matmenis. Uždėkite U-clamp taip, kad pintinė būtų užfiksuota, o vidinis laidininkas atitiktų kontaktinį kaištį. Priveržkite spaustuką, kad pintinė tvirtai laikytųsi ant jungties korpuso, ir įsitikinkite, kad centrinis laidininkas liečiasi su kaiščiu. Po surinkimo sujunkite BNC jungtį su atitinkama lizdo puse, stumdami ir sukant, kol užsifiksuos.

Rekomendacijos

Norėdami užtikrinti optimalų signalo perdavimą, naudokite jungtis, suderintas su RG59 kabeliu. Venkite per didelio lenkimo ir dažno atjungimo toje pačioje vietoje. Prieš galutinį montavimą patikrinkite, ar laidininkas ir pintinė yra švarūs ir tvirtai sujungti. Įsitikinkite, kad bajonetinis fiksatorius yra pilnai užfiksuotas, kad būtų išvengta pertrūkių stebėjimo ir transliacijų sistemose.
