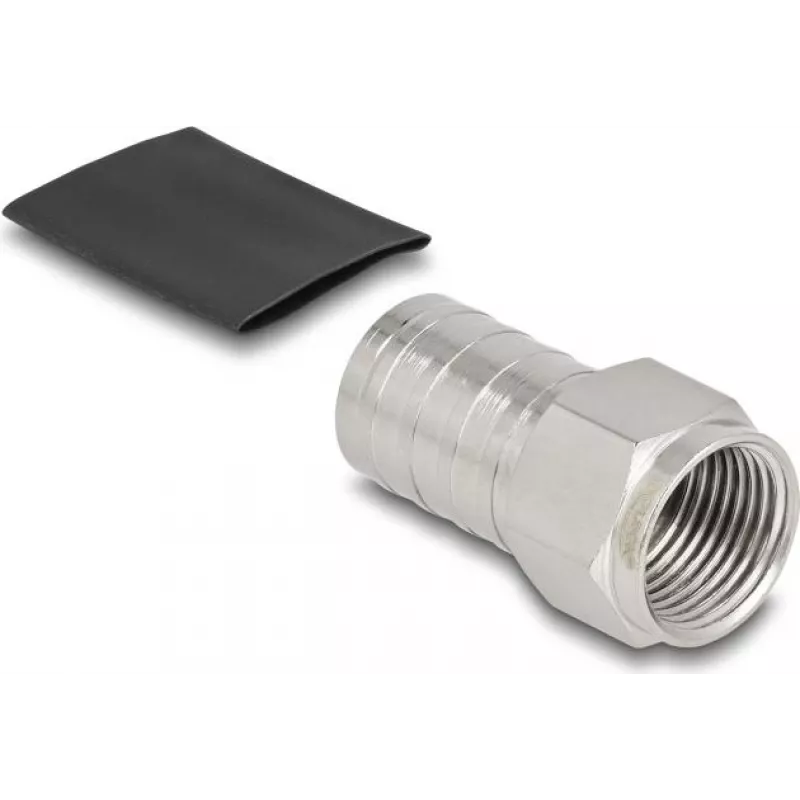

F jungtis crimp DELOCK 91779 RG-6 kabeliui su termosusitraukiančia mova

DELOCK 91779 F crimp jungtis skirta RG-6 bendraašiams kabeliams užbaigti TV, palydovinės ir kabelinės signalų perdavimo sistemose. Crimp tipo tvirtinimas užtikrina stabilų elektrinį ir mechaninį kontaktą, o integruota termosusitraukianti mova pagerina atsparumą oro sąlygoms ir apsaugą nuo drėgmės. Jungtis skirta montuoti lauke, užtikrinant patikimą signalo perdavimą ir sumažinant korozijos riziką jungties vietoje.

Privalumai

Crimp tvirtinimas suteikia pastovią, nuovargiui atsparią jungtį, išlaikančią varžą ir signalo vientisumą tinkamai sumontavus. Integruota termosusitraukianti mova užsandarina jungties korpusą prie kabelio apvalkalo, padidindama aplinkos apsaugą be papildomų sandarinimo medžiagų. Dizainas leidžia lengvai montuoti naudojant įprastus crimp įrankius ir šilumos šaltinius, sumažinant montavimo laiką ir užtikrinant pakartojamus rezultatus.

Pagrindinės specifikacijos

• Tipas: F crimp jungtis su termosusitraukiančia mova
• Tinkamas kabelis: RG-6
• Gamintojas: DELOCK
• Modelis: 91779

Montavimas

Paruoškite RG-6 kabelį, nuimdami išorinį apvalkalą, ekraną ir dielektriką pagal F crimp jungtims reikalingus matmenis. Įstatykite paruoštą kabelį į jungtį taip, kad centrinis laidininkas praeitų per kaištį, o mova apimtų ekraną. Naudodami tinkamą crimp įrankį, suspauskite movą ant kabelio, užtikrindami tvirtą mechaninį ir elektrinį kontaktą. Po crimpavimo, pritaikykite šilumą integruotai termosusitraukiančiai movai, kol ji prisitaikys prie kabelio apvalkalo ir jungties korpuso, sukurdama sandarią sąsają, atsparią drėgmei.

Rekomendacijos

Naudokite crimp įrankį, pritaikytą F tipo RG-6 movoms, ir kontroliuojamą šilumos šaltinį tolygiam susitraukimui. Patikrinkite, ar centrinis laidininkas tinkamai įstatytas, o mova tvirtai suspausta prieš šildymą. Lauko ar atvirose instaliacijose po aušinimo patikrinkite termosusitraukiančios movos sukibimą ir, esant ekstremalioms sąlygoms, apsvarstykite papildomą apsaugą nuo oro.
