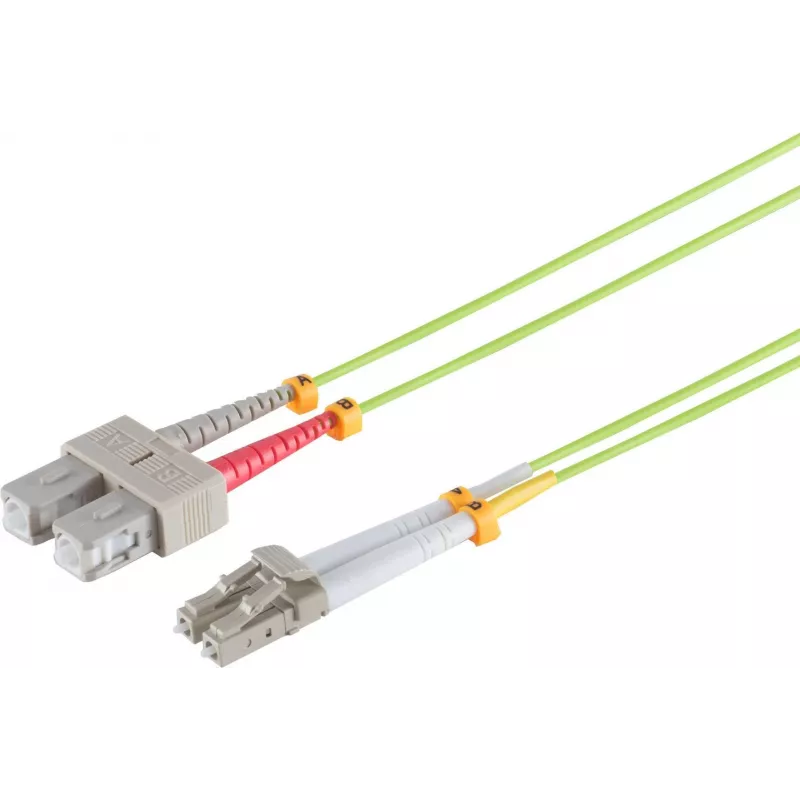

ShiverPeaks LWL-Duplex Patchkabel LC/SC 50/125µ OM5 1,0m

Šis ShiverPeaks LWL-Duplex jungiamasis laidas yra skirtas didelio tankio tinklo aplinkoms, kuriose reikalingas patikimas daugiamodis pluoštinis ryšys. Jis naudoja OM5 klasės daugiamodį pluoštą su 50/125 µm šerdies/apvalkalo skersmeniu, palaikantį plačiajuostį daugiamodį perdavimą ir kelių bangų ilgių veikimą. Laidas viename gale turi LC jungtį, kitame – SC jungtį, užtikrinant suderinamumą su įvairia aktyvia įranga ir skirstymo skydeliais, o kompaktiška LC sąsaja taupo vietą stelažuose.

Privalumai

OM5 pluoštas suteikia didesnį pralaidumą ir geresnį bangų ilgių tankinimą, palyginti su OM3/OM4. Dipleksinė konfigūracija leidžia pilno duplekso duomenų perdavimą ir paprastą poliškumo valdymą. LC/SC jungčių derinys užtikrina suderinamumą su dažniausiai naudojamais siųstuvais-imtuvais ir infrastruktūra. Laido konstrukcija garantuoja pastovų įterpimo slopinimą ir grįžimo nuostolius, užtikrinant patikimą signalo perdavimą duomenų centruose ir įmonių tinkluose.

Tinka

• Tinklo stelažams ir skirstymo skydeliams duomenų centruose
• Daugiamodžių siųstuvų-imtuvų ir komutatorių tarpusavio jungtims
• Didelio tankio serverių spintoms, kuriose svarbu taupyti vietą
• Trumpo nuotolio daugiamodėms jungtims naudojant kelis bangų ilgius

Pagrindinės specifikacijos

• Pluošto tipas: OM5 daugiamodis, plačiajuostis daugiamodis pluoštas
• Šerdies/apvalkalo skersmuo: 50/125 µm
• Konfigūracija: Dipleksinis (dvi skaidulos)
• Jungčių tipai: LC (viename gale) ir SC (kitame gale)
• Ilgis: 1,0 m
• Tipinis pritaikymas: trumpo nuotolio daugiamodės jungtys duomenų centruose ir įmonių tinkluose

Naudojimas

Prijunkite LC galą prie atitinkamo LC prievado siųstuvo-imtuvo ar skirstymo skydelyje, o SC galą – prie SC prievado priimančiame įrenginyje ar skydelyje. Prieš jungiant įsitikinkite, kad jungčių galai yra švarūs, kad būtų sumažintas įterpimo slopinimas ir atgalinis atspindys. Tieskite laidą vengdami aštrių lenkimų ir mechaninių įtempimų; laikykitės gamintojo rekomenduojamo minimalaus lenkimo spindulio. Patikrinkite nuorodos poliškumą ir atlikite optinių nuostolių matavimus diegimo metu.

Rekomendacijos

Norint užtikrinti optimalų veikimą, prieš kiekvieną jungimą patikrinkite ir nuvalykite jungtis patvirtintais pluošto valymo įrankiais. Naudokite šį OM5 dipleksinį laidą trumpo nuotolio didelio pralaidumo daugiamodėms jungtims ir venkite naudoti jį vienmodžio pluošto reikalaujančiose srityse. Laikykitės lenkimo spindulio ir pritvirtinkite laidą kabelių valdymo sistemose, kad išvengtumėte mikrolenkimų ir per didelio slopinimo.
