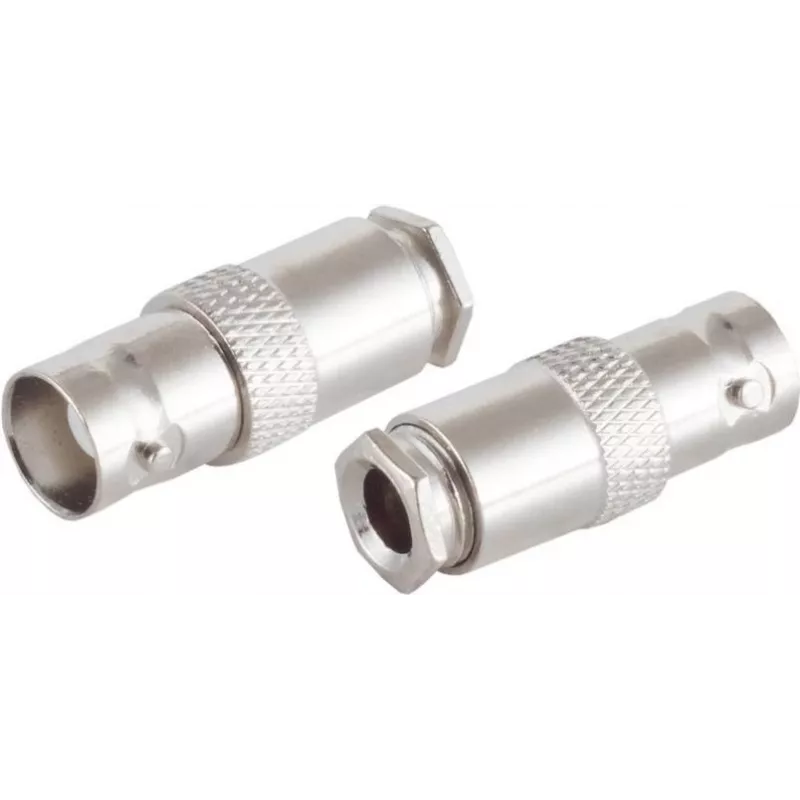

BNC jungtis ShiverPeaks 98807-5 RG58U kabeliui, gnybtinis sujungimas

ShiverPeaks BNC jungtis 98807-5 yra pasyvi gnybtinė adapterinė mova, skirta sujungti du koaksialinius RG58U kabelius su BNC galūnėmis. Ji užtikrina mechaninį vaizdo ir garso signalų tęstinumą be aktyvaus konvertavimo, tinkama analoginiam vaizdui, CCTV, RF bandymų signalams ir žemo dažnio garsui per koaksialinę liniją. Gnybtinis sujungimas fiksuoja laidininką ir ekraną, užtikrindamas patikimą kontaktą, o kompaktiška konstrukcija leidžia montuoti įrangos stelažuose, jungimo mazguose ar laikinuose bandymų rinkiniuose.

Privalumai

Ši BNC mova supaprastina montavimą – nereikia lituoti ar užspausti, todėl sutrumpėja įrengimo laikas lauko ar laboratorijos sąlygomis. Pasyvi konstrukcija išsaugo originalias RG58U kabelio signalo charakteristikas, neįveda papildomų triukšmų ir nereikalauja maitinimo. Ji suderinama su standartinėmis BNC jungtimis, o tvirtas korpusas leidžia daugkartinį prijungimą ir atjungimą testavimo ar laikinų instaliacijų metu.

Tinka

• Analoginių CCTV kamerų jungtims su RG58U
• Analoginio kompozitinio vaizdo linijoms ir greitiems lauko sujungimams
• RF bandymų stendams ir signalų nukreipimui matavimų metu
• Žemo dažnio garso perdavimui per RG58U koaksialinį kabelį
• Laikinoms ar nešiojamoms instaliacijoms, kai reikia greito sujungimo

Pagrindinės specifikacijos

• Jungties tipas: BNC mova, skirta sujungti du BNC galūnes turinčius kabelius
• Suderinamumas: RG58U koaksialinis kabelis
• Sujungimo būdas: gnybtinis mechaninis laidininko ir ekrano fiksavimas
• Signalo tipas: pasyvus perdavimas – analoginis vaizdas, RF signalai, žemo dažnio garsas
• Forma: kompaktiška linijinė mova, tinkama montuoti stelaže ar lauke

Kaip naudoti

Paruoškite du RG58U kabelius su BNC vyriškomis galūnėmis. Įstatykite kiekvieną jungtį į movos BNC moteriškus lizdus ir užfiksuokite, kol pasigirs spragtelėjimas arba pajusite tvirtą prisėdimą. Įsitikinkite, kad gnybtinis sujungimas tinkamai fiksuoja laidininką ir ekraną – patikrinkite mechaninį stabilumą švelniai patraukdami kabelį. Signalo tęstinumą patvirtinkite vaizdo ar garso matavimo įranga. Atjungimui pasukite arba traukite BNC jungtis tiesiai, laikydamiesi standartinės BNC atjungimo procedūros.

Rekomendacijos

Naudokite movą trumpiems pasyviems sujungimams; venkite kelių movų nuosekliai ilgose linijose, nes kiekviena pasyvi jungtis gali įnešti nedidelių varžos nehomogeniškumų. Nuolatinėms instaliacijoms, kai svarbi varžos dermė, rekomenduojama naudoti vientisą RG58U kabelį su gamyklinėmis jungtimis. Saugokite movą ir jungtis nuo drėgmės ir korozijos, kad užtikrintumėte stabilų ilgalaikį veikimą.
