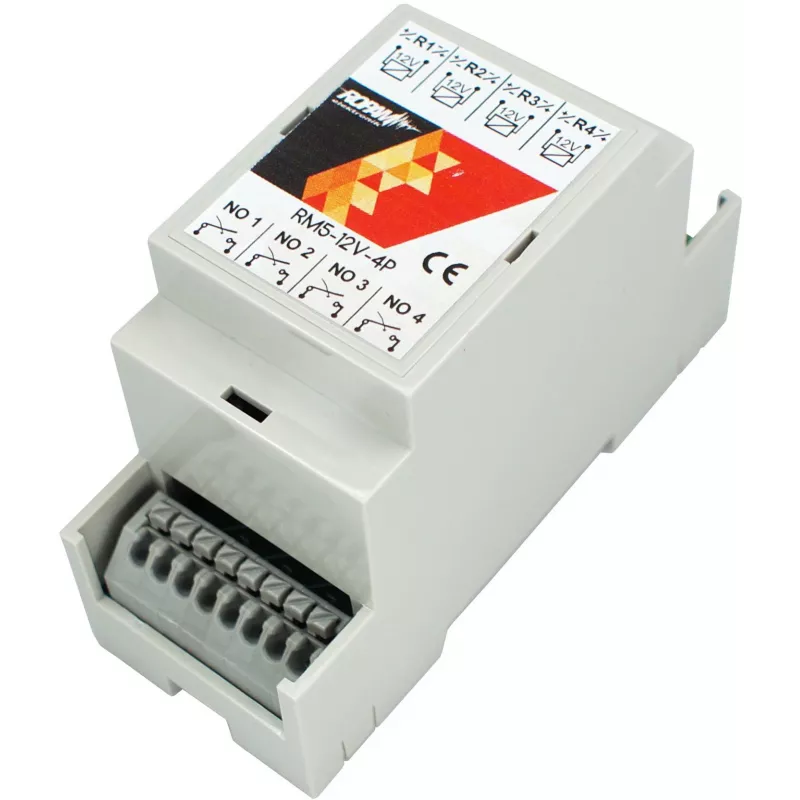

ROPAM RM5-12V-4P 4 kanalų 12V DC SPDT relės modulis su LED indikatoriais

Ieškote patikimo būdo valdyti kelias apkrovas vienu moduliu? ROPAM RM5-12V-4P – tai kompaktiškas 4 kanalų relės modulis, sukurtas profesionaliems pramoniniams ir automatizavimo sprendimams. Kiekvienas kanalas turi SPDT kontaktus, galinčius perjungti iki 5A varžinę apkrovą esant 250V kintamajai arba 30V nuolatinei įtampai. Modulis maitinamas 12V DC ritės įtampa, o keturi LED indikatoriai leidžia akimirksniu stebėti kiekvieno kanalo būseną. Tvirtas ABS korpusas ir lankstūs montavimo būdai (ant DIN bėgelio arba varžtais) užtikrina ilgaamžiškumą ir patogų integravimą į valdymo spintas.

Privalumai

Kompaktiškas 4 kanalų dizainas taupo vietą valdymo spintose. LED indikatoriai suteikia greitą vizualų grįžtamąjį ryšį apie kiekvieno relės būseną. Aukšta dielektrinė stipris (4000V AC tarp ritės ir kontaktų) užtikrina saugumą ir patikimumą. Platus darbinės temperatūros diapazonas (-25°C iki +55°C) leidžia naudoti įvairiomis sąlygomis.

Kam tinka

• Pramoninė automatika ir valdymo sistemos
• PLC išėjimų plėtimas
• Signalo perjungimas ir galvaninė izoliacija
• Namų automatizavimo projektai

Pagrindinės specifikacijos

• Kanalų skaičius: 4
• Relės tipas: SPDT (vienpolis perjungiamasis)
• Ritės įtampa: 12V DC
• Maksimali perjungimo srovė: 5A (varžinė apkrova)
• Maksimali perjungimo įtampa: 250V AC / 30V DC
• Maksimali perjungimo galia: 1250VA AC / 150W DC
• Kontaktų medžiaga: AgSnO2
• Montavimas: ant DIN bėgelio arba varžtais
• Gnybtai: varžtiniai
• LED indikatoriai: 4 (po vieną kiekvienam kanalui)
• Darbinė temperatūra: -25°C iki +55°C
• Ritės galios sąnaudos: ~0.45W vienai relei
• Izoliacijos varža: >100 MΩ esant 500V DC
• Dielektrinis stipris (ritė–kontaktai): 4000V AC (1 min.)
• Dielektrinis stipris (atviri kontaktai): 1000V AC (1 min.)
• Elektrinis tarnavimo laikas: 100 000 perjungimų (esant vardinei apkrovai)
• Mechaninis tarnavimo laikas: 10 000 000 perjungimų
• Korpuso medžiaga: ABS plastikas

Rekomendacijos

Norint užtikrinti optimalų veikimą, ritės įtampa turi būti stabili 12V DC. Varžtiniams gnybtams naudokite tinkamo skerspjūvio laidus. Šis modulis idealiai tinka perjungti mažos galios kintamosios arba nuolatinės srovės apkrovas; indukcinėms apkrovoms apsvarstykite galimybę pridėti slopintuvus (snubber).
