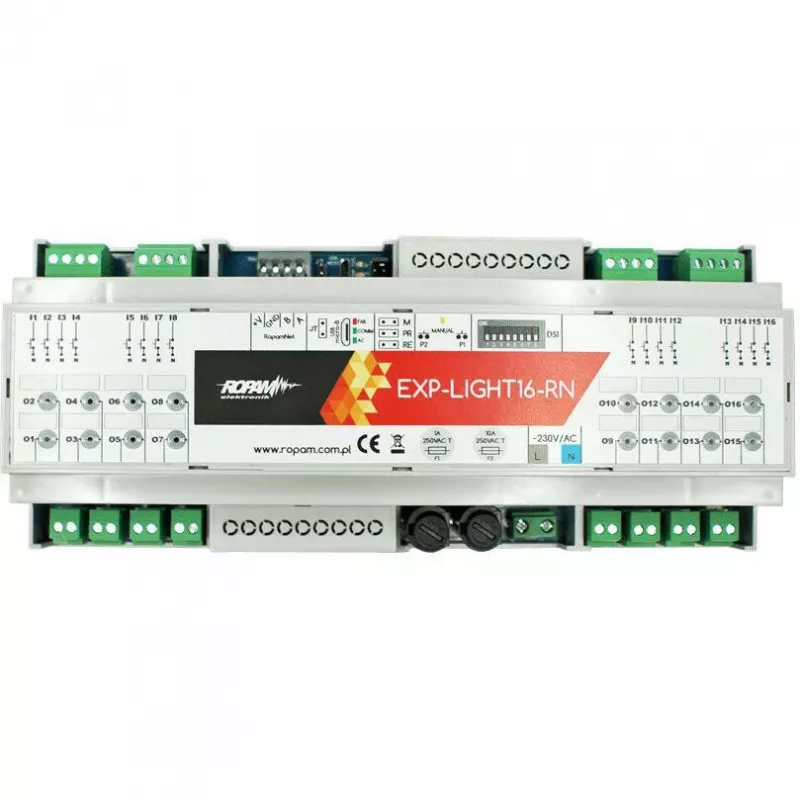

Ropam EXP-LIGHT16-RN – 16 kanalų relių plėtinio modulis RopamNet magistralei

Kai pagrindinio valdiklio relių išėjimų nebepakanka, o projektas reikalauja patikimo apšvietimo ar žaliuzių valdymo, Ropam EXP-LIGHT16-RN yra sprendimas, leidžiantis išplėsti sistemą be brangaus pagrindinio įrenginio keitimo. Šis 16 kanalų relių modulis, prijungiamas prie RopamNet magistralės, suteikia galimybę centralizuotai valdyti iki 16 atskirų grandinių – nuo LED apšvietimo iki mažų variklių – iš vieno valdiklio, pvz., NeoGSM-IP ar OptimaGSM.

Pagrindinės specifikacijos

• 16 nepriklausomų relių išėjimų (normaliai atviri, potencialiai laisvi kontaktai)
• Maksimali perjungimo galia: 1A vienam kanalui, iki 230V AC arba 24V DC
• Ryšys per RopamNet (RN) magistralę – paprastas 2 laidų sujungimas su suderinamais Ropam valdikliais
• Maitinimas: 10-14V DC iš RopamNet magistralės (nereikia atskiro maitinimo adapterio)
• Srovės suvartojimas: 50 mA budėjimo režimu, 200 mA su visomis įjungtomis relėmis
• Montavimas ant DIN bėgelio (35mm) arba ant paviršiaus
• Darbinė temperatūra: nuo -10°C iki +55°C
• IP20 apsauga, plastikinis korpusas
• LED indikatoriai: maitinimui, magistralės veiklai ir kiekvieno išėjimo būsenai
• Prie vieno Ropam valdiklio galima prijungti iki 8 modulių (priklausomai nuo sistemos)

Kodėl verta rinktis

EXP-LIGHT16-RN yra ekonomiškas būdas padidinti Ropam automatikos sistemos relių skaičių, nekeičiant pagrindinio valdiklio. Maitinimas per magistralę supaprastina laidų sujungimą, o potencialiai laisvi kontaktai leidžia perjungti įvairias apkrovas – nuo LED apšvietimo iki mažų variklių. Aiškūs LED indikatoriai kiekvienam kanalui palengvina paleidimą ir gedimų diagnostiką. Kompaktiškas DIN bėgelio korpusas lengvai telpa standartiniuose elektros skydeliuose.

Kam tinka

• Gyvenamųjų namų išmanusis apšvietimas: valdykite iki 16 atskirų apšvietimo grandinių iš vieno Ropam valdiklio.
• Pastatų automatika: valdykite žaliuzes, užuolaidas ar ventiliacijos ventiliatorius biuruose ar viešbučiuose.
• Modernizavimo projektai: pridėkite relių išėjimų prie esamų Ropam įrenginių, nekeisdami pagrindinio įrenginio.
• Lengva pramoninė kontrolė: perjunkite mažos galios įrenginius, tokius kaip solenoidiniai vožtuvai, indikatoriai ar maži siurbliai.

Svarbu žinoti

Modulis skirtas naudoti tik patalpose (IP20) ir turi būti montuojamas apsaugotoje aplinkoje, pavyzdžiui, skirstomajame skydelyje. Reikalingas Ropam valdiklis su RopamNet magistralės palaikymu; dėl didžiausio leistino plėtinių modulių skaičiaus žr. valdiklio dokumentaciją. Relių išėjimai yra normaliai atviri ir, kai modulis nemaitinamas, neuždaro kontakto. Varžtiniai gnybtai priima laidus iki 1,5 mm².

Patarimas: prieš montuodami įsitikinkite, kad RopamNet magistralės maitinimas atitinka modulio reikalavimus (10-14V DC) ir kad bendra magistralės apkrova neviršija valdiklio specifikacijų.
