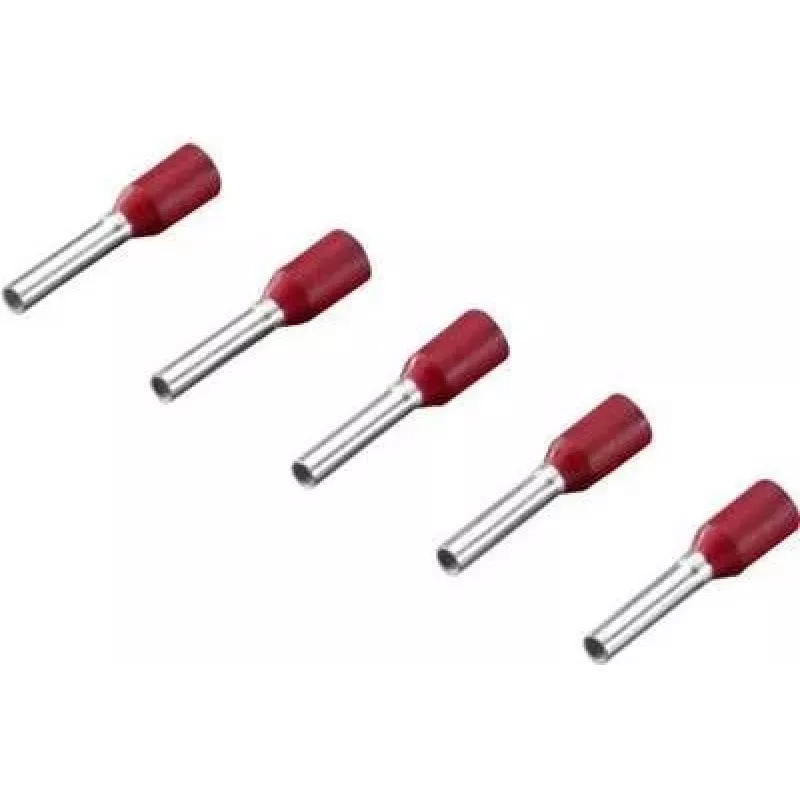

Rittal 4050.732 — izoliuoti kabelių antgaliai (DIN spalvų kodavimas)

Rittal 4050.732 izoliuoti kabelių antgaliai skirti suvytų laidų užbaigimui ir patikimam elektriniam kontaktui užtikrinti. Pagaminti pagal DIN spalvų kodavimo standartą, jie leidžia aiškiai identifikuoti laidininkus, supaprastina montavimą ir priežiūrą. Šie antgaliai padeda išvengti klaidų jungiant laidus, sumažina pluoštų išsisklaidymą ir užtikrina tvarkingą, profesionalų laidų išdėstymą valdymo spintose, pramoniniuose įrenginiuose ir skirstomuosiuose skyduose.

Pagrindiniai privalumai

• Spalvų kodavimas pagal DIN – aiškus laidininkų identifikavimas, pagreitinantis montavimą ir gedimų šalinimą.
• Patikima kontaktų kokybė – užspaudžiant ant suvyto laidininko, sukuriamas stabilus galas, tinkamas varžtinėms ir spyruoklinėms gnybtų jungtims.
• Sumažina pluoštų išsisklaidymą – apsaugo nuo laidų šerelių išsikišimo ir palengvina įkišimą į gnybtus.

Kada netinka

Šie antgaliai nėra skirti vientisiems laidams (mono gysloms) ir nerekomenduojami tiesioginiam jungimui be izoliacijos. Jie taip pat nepakeičia specializuotų aukštos srovės jungčių ar mechaninių movų.

Pagrindinės techninės specifikacijos

• Izoliuoti kabelių antgaliai su DIN spalvų kodu
• Tinka suvytiems laidininkams
• Standartizuotas spalvinis žymėjimas
• Gamintojas: Rittal
• Modelis: 4050.732

Kaip naudoti

Nuimkite izoliaciją iki tinkamo ilgio, įkiškite suvytą laidininką iki galo į antgalio movą. Naudodami tinkamą užspaudimo įrankį, suspauskite antgalį ant laido. Po užspaudimo patikrinkite, ar laidininkas tvirtai laikosi ir ar spalvota izoliacija nepažeista. Įstatykite į gnybtą ir priveržkite pagal gamintojo nurodymus.

Rekomendacijos

Naudokite specialų antgalių užspaudimo įrankį ir pasirinkite tinkamą antgalio dydį pagal laidininko skerspjūvį. Laikykitės nuoseklios spalvų kodavimo schemos visuose įrenginiuose, kad pagreitintumėte priežiūrą ir sumažintumėte klaidų tikimybę.
