Kryptinė antena QuWireless QuMax

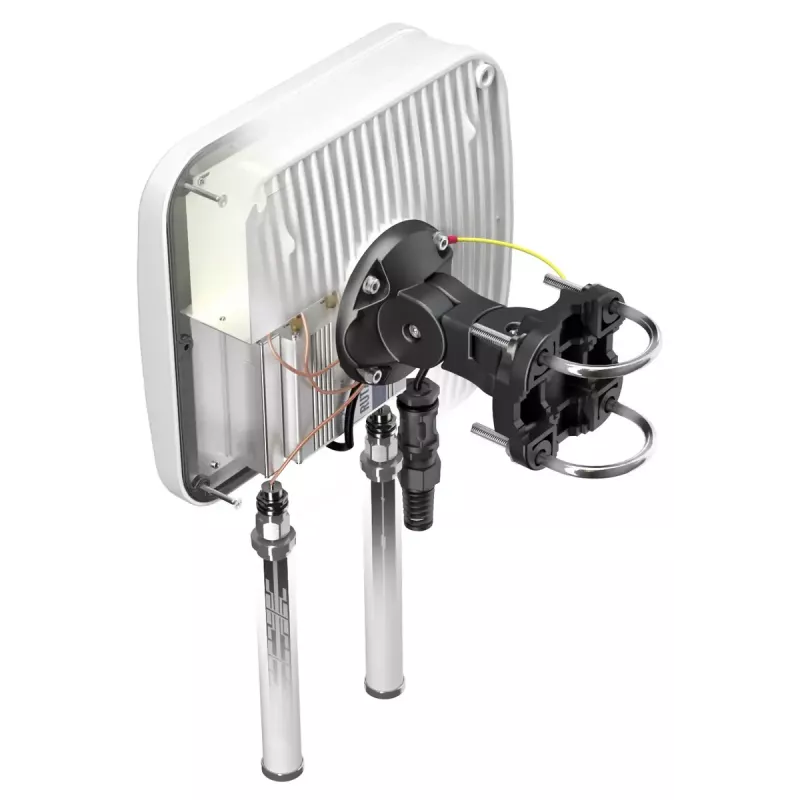

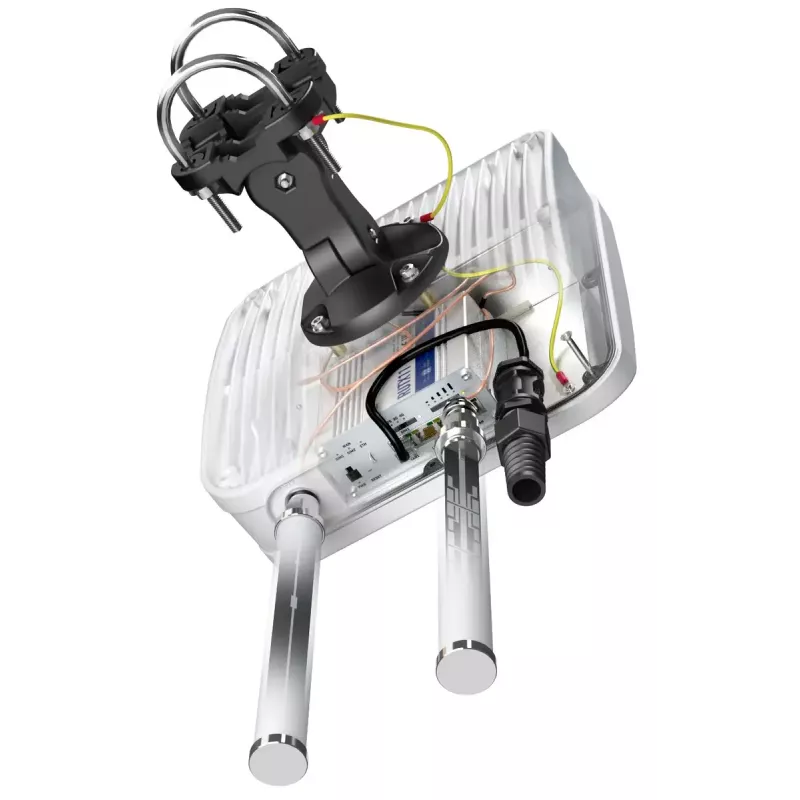

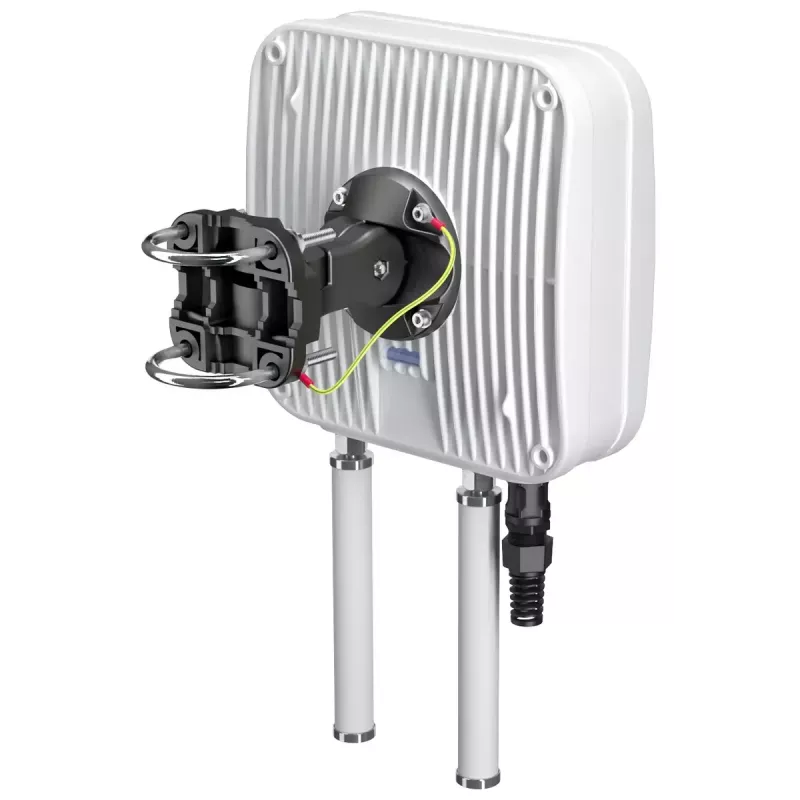

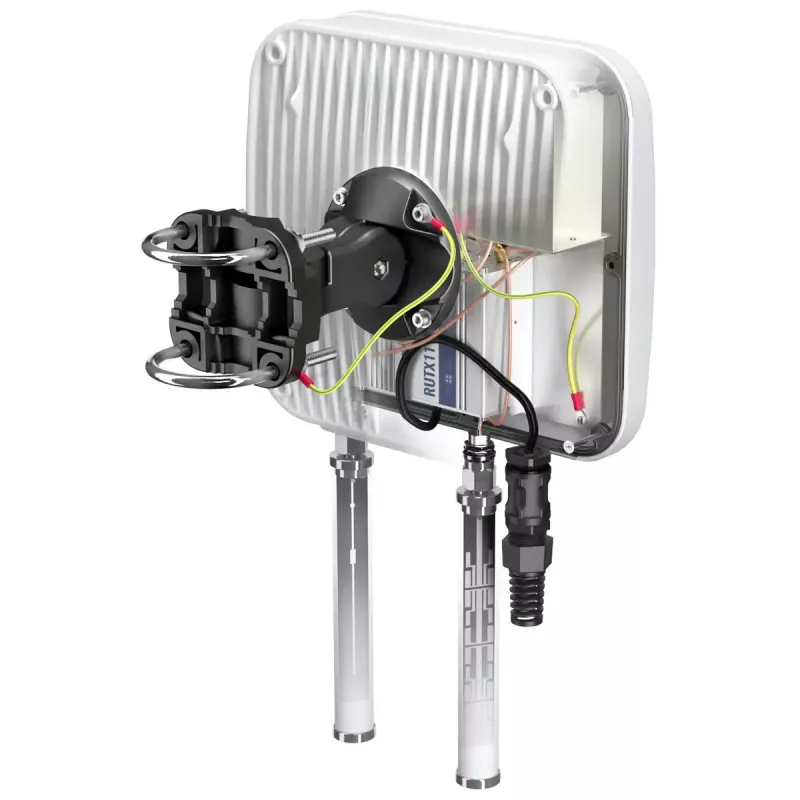

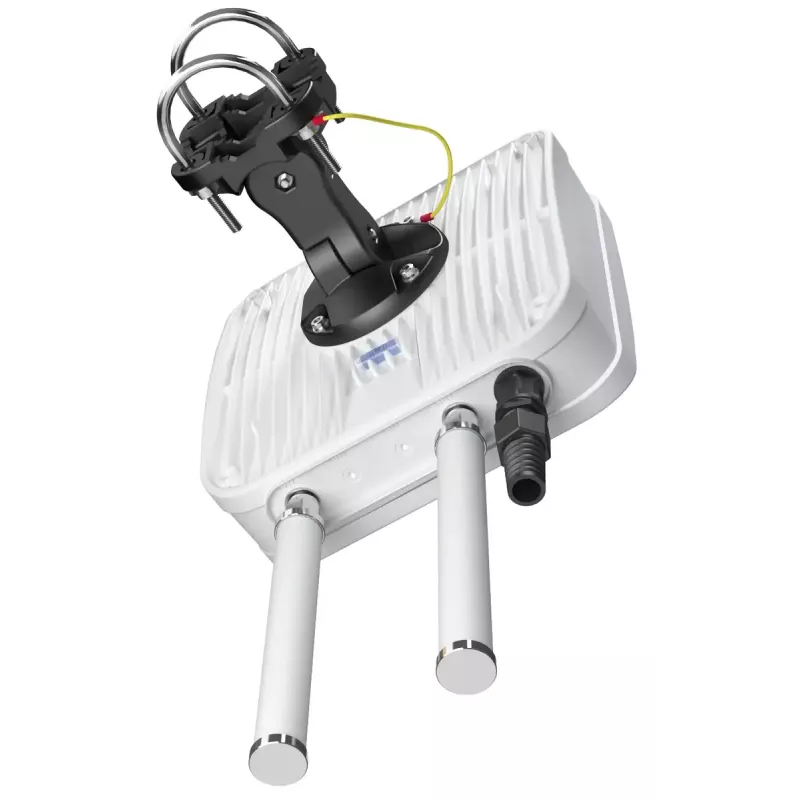

„QuWireless QuMax“ – kompaktiška kryptinė antena, skirta stacionariems lauko įrenginiams, kai reikalingas ilgo nuotolio korinis ryšys ir kelių radijo funkcijų palaikymas. Ji sujungia didelės galios kryptinį LTE elementą su įmontuotomis dviejų juostų „Wi‑Fi“ (2,4/5 GHz) kryptinėmis antenomis, „Bluetooth“ ir GPS antenomis viename korpuse, pritaikytame talpinti „Teltonika RUTX11“ maršrutizatorių. Šis sprendimas sumažina montavimo sudėtingumą, užtikrina atsparumą oro sąlygoms (IP67) ir tinka pramoninėms aplinkoms.

Privalumai

Integruotas „viskas viename“ dizainas leidžia vienu įrenginiu pasiekti tiek kryptinį LTE ryšį su 6 dBi stiprinimu, tiek visakryptį „Wi‑Fi“ ir GPS signalų priėmimą. Vertikali poliarizacija ir 6 dBi stiprinimas fokusuoja signalą į tolimas bazines stotis, o kompaktiški matmenys (272 × 96 × 276 mm) palengvina montavimą. PoE/LAN jungtis supaprastina maitinimo ir duomenų tiekimą vidiniam maršrutizatoriui, o baltas, atsparus orams korpusas užtikrina ilgalaikį veikimą lauke.

Pagrindinės techninės specifikacijos

• Dažnių diapazonai: 0,694–0,96 GHz; 1,7–2,2 GHz; 2,2–2,7 GHz; 2,4–2,5 GHz; 4,7–6 GHz
• Maksimalus stiprinimas: 6 dBi
• Poliarizacija: vertikali
• Integruotos antenos: kryptinis LTE elementas, dviejų juostų 2,4/5 GHz „Wi‑Fi“ visakryptės antenos, „Bluetooth“ antena, GPS antena
• Jungtis: PoE/LAN (maršrutizatoriaus maitinimui ir duomenims)
• Matmenys (P×G×A): 272 × 96 × 276 mm
• Svoris: 1,8 kg
• Spalva: balta
• Apsaugos klasė: atspari orams, tinkama stacionariems pramoniniams įrenginiams

Naudojimo pavyzdžiai

• Nuotolinis IoT ir M2M ryšys, kai reikia pagerinti korinį signalą iš tolimų bazių stočių
• Pramoninės aikštelės, kuriose „Teltonika RUTX11“ maršrutizatorius montuojamas atspariame korpuse
• Lauko „Wi‑Fi“ tinklo plėtimas su koriniu backhaul ir „Bluetooth“/GPS paslaugomis
• Nuotolinis stebėjimas, telemetrija ir apsaugos kamerų duomenų perdavimas LTE tinklu

Rekomendacijos

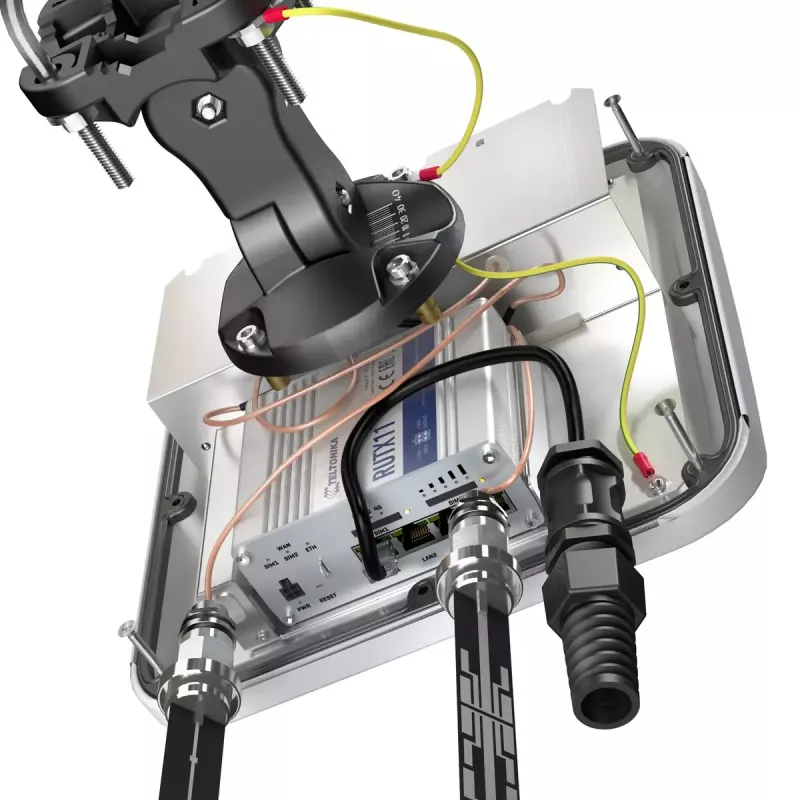

Montuojant „QuWireless QuMax“ ant stabilaus lauko paviršiaus, užtikrinkite tiesioginį matomumą į tikslinę bazinę stotį. Įdėkite „Teltonika RUTX11“ maršrutizatorių į korpusą ir prijunkite prie PoE/LAN jungties. Nukreipkite kryptinį LTE elementą į tolimą bokštą, o „Wi‑Fi“ antenos suteiks vietinę aprėptį. Reguliariai tikrinkite jungčių sandarumą, kad išlaikytumėte atsparumą drėgmei.
