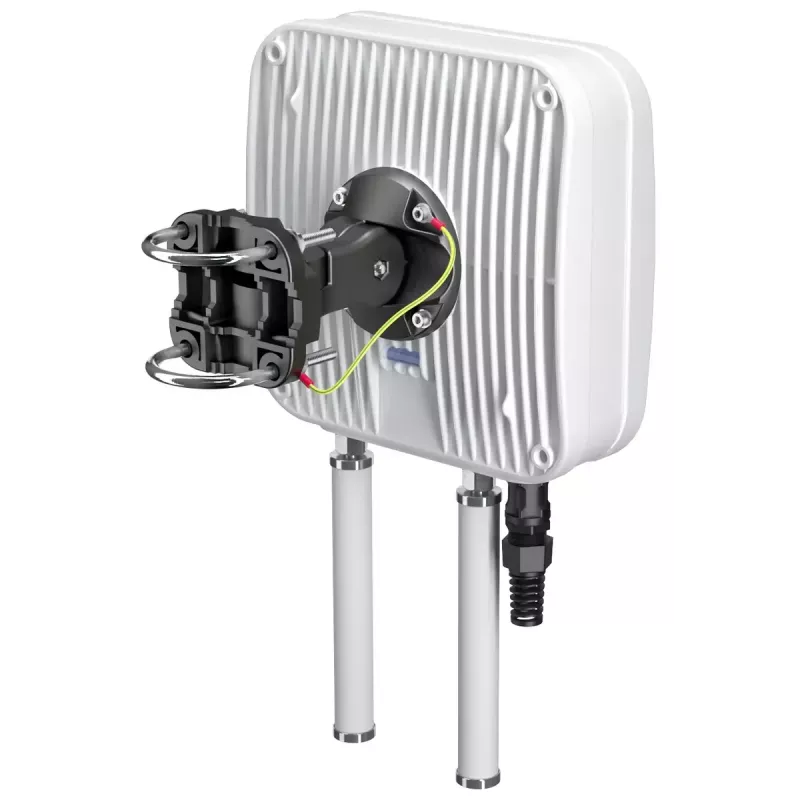

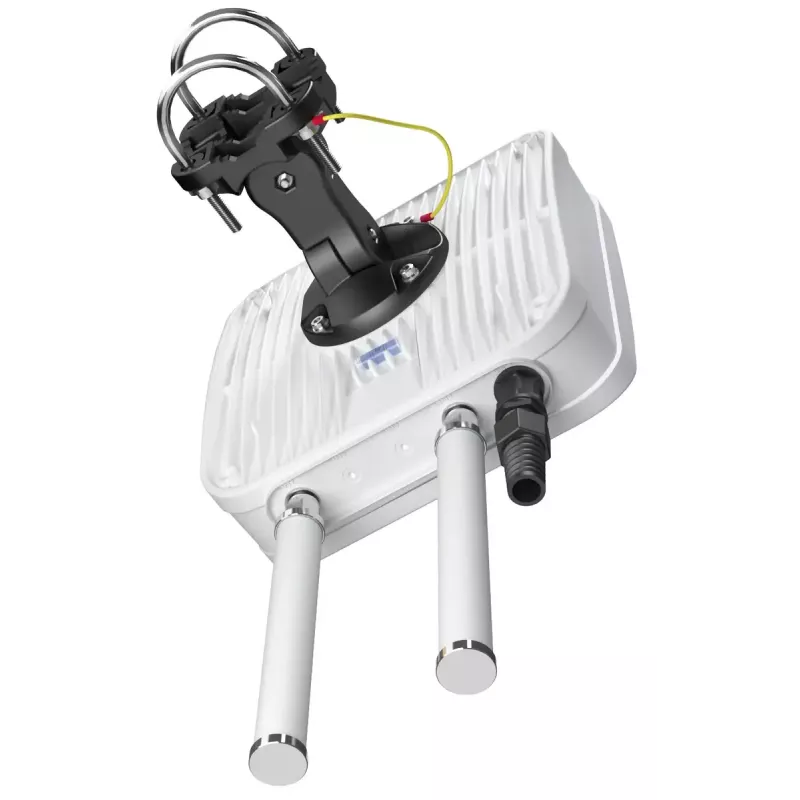

Kryptinė antena QuWireless QuMax

„QuWireless QuMax“ – tai kompaktiška kryptinė kelių juostų antena, skirta fiksuotam montavimui lauke, kai reikia sustiprinti korinio ryšio ir „Wi‑Fi“ signalą. Šis sprendimas sujungia galingą kryptinę LTE anteną, integruotus išorinius „Wi‑Fi“ omni elementus ir sandarų IP67 korpusą, pritaikytą „Teltonika RUT951“, RUT950 ar RUT901 maršrutizatoriams. Antena palaiko dažnių juostas nuo 0,694 iki 2,7 GHz bei 2,4–2,5 GHz, užtikrina iki 6 dBi stiprinimą ir vertikalią poliarizaciją. Dėl integruoto PoE/LAN jungties varianto įrenginys supaprastina montavimą ir sumažina kabelių kiekį, o kompaktiški matmenys (272 × 96 × 276 mm) bei atsparumas orams leidžia jį naudoti net sudėtingomis sąlygomis.

Privalumai

„QuWireless QuMax“ sujungia kryptinį LTE veikimą su išorine „Wi‑Fi“ galimybe viename korpuse, taip sumažindamas montavimo sudėtingumą. Kelių juostų palaikymas leidžia lanksčiai naudoti skirtingus tinklus ir regionus. Įrenginyje esanti IP67 klasės ertmė apsaugo „Teltonika“ maršrutizatorių, užtikrindama švarų ir kompaktišką išorinį montavimą. Vertikali poliarizacija ir 6 dBi stiprinimas padeda pasiekti tolimas bazines stotis, išlaikant mažą svorį (1,8 kg) ir kompaktišką formą.

Tinka

• Fiksuotiems korinio ryšio ryšiams su tolimomis bazinėmis stotimis
• Pramoniniams ir nuotoliniams objektams, kuriems reikia apsaugotos maršrutizatoriaus dėžės
• Bendram LTE ir „Wi‑Fi“ aprėpčiai mažose aikštelėse, kioskuose, namelyje ar laikinuose įrenginiuose
• Atvejams, kai reikia kelių juostų palaikymo žemesniuose nei 1 GHz, 1,7–2,7 GHz ir 2,4 GHz dažniuose

Pagrindinės specifikacijos

• Dažnių juostos: 0,694–0,96 GHz; 1,7–2,2 GHz; 2,2–2,7 GHz; 2,4–2,5 GHz
• Maksimalus antenos stiprinimas: 6 dBi
• Poliarizacija: vertikali
• Jungties tipas: PoE/LAN suderinama sąsaja integruotam maršrutizatoriui
• Matmenys (P × G × A): 272 × 96 × 276 mm
• Svoris: 1,8 kg
• Spalva: balta

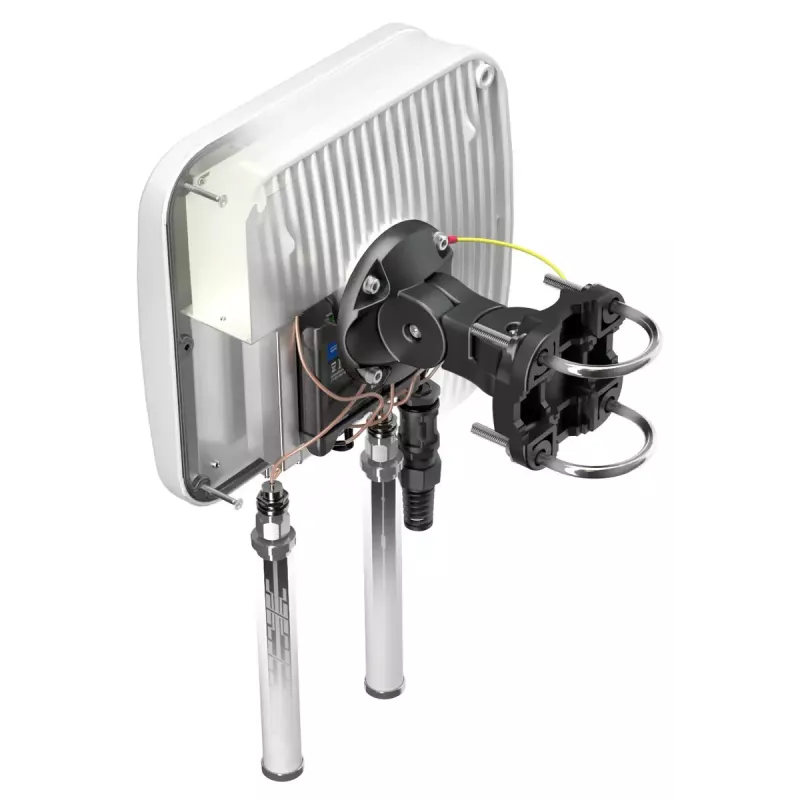

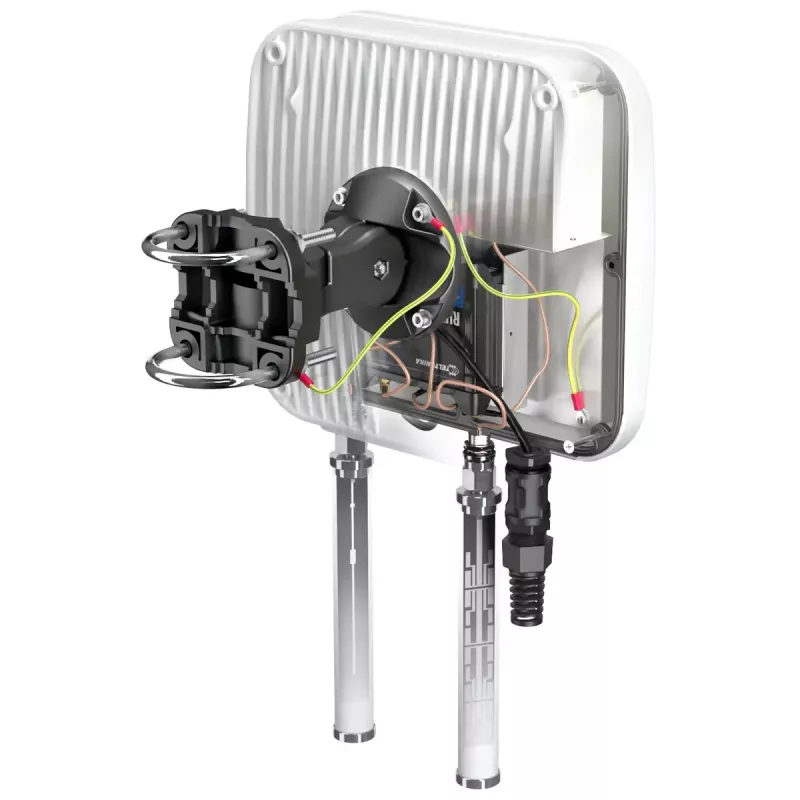

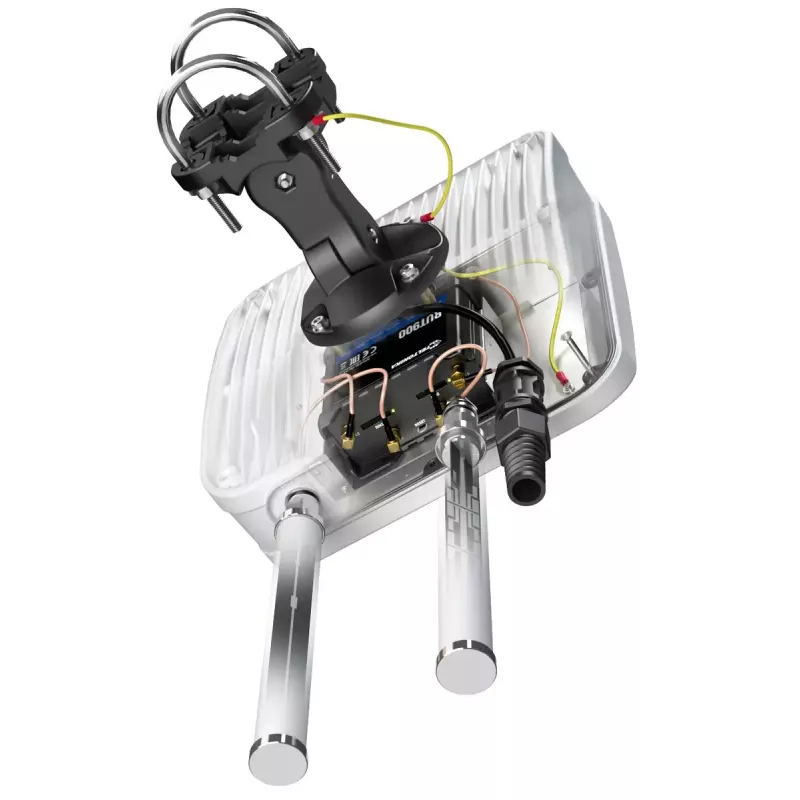

• Apsaugos klasė: IP67 korpusas maršrutizatoriaus patalpinimui (suderinamas su Teltonika RUT951, RUT950, RUT901)

Naudojimas

Pritvirtinkite „QuMax“ prie tinkamo stiebo ar sienos naudodami atitinkamus laikiklius ir orientuokite anteną į tikslinę bazinę stotį, kad išnaudotumėte kryptinį veikimą. Įdėkite suderinamą „Teltonika“ maršrutizatorių į IP67 ertmę ir prijunkite jį prie antenos per PoE/LAN sąsają arba rekomenduojamas RF jungtis pagal montavimo instrukciją. Užsandarinkite visus kabelių įvadus ir tvirtinimo detales, kad išlaikytumėte atsparumą orams. Po fizinio montavimo sukonfigūruokite maršrutizatorių ir belaidžio ryšio parametrus pagal operatoriaus tinklą bei patikrinkite signalo stiprumą ir ryšio stabilumą.

Rekomendacijos

Geriausiems rezultatams atlikite RF vietovės tyrimą ar signalo skenavimą, kad nustatytumėte optimalų antenos azimutą ir aukštį. Naudokite aukštos kokybės lauko kategorijos Ethernet kabelius ir įžeminimą ten, kur reikia, bei laikykitės vietinių reglamentų dėl stiebo įžeminimo ir apsaugos nuo žaibo. Reguliariai tikrinkite tarpiklius ir tvirtinimo detales, kad išlaikytumėte IP67 apsaugą ir ilgalaikį veikimą.
