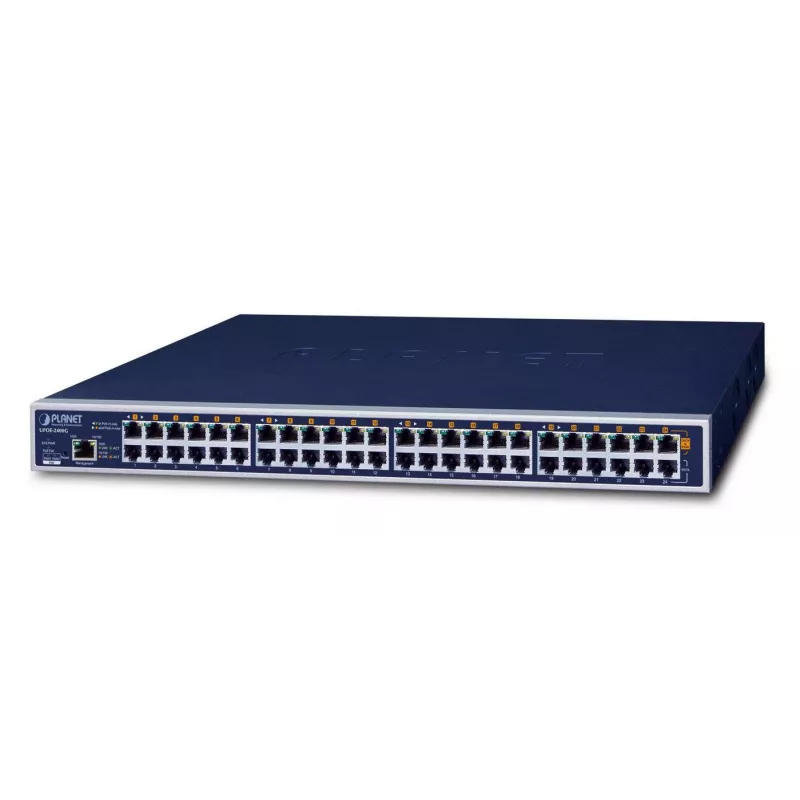

Tinklo jungiklis PLANET UPOE-2400G Gigabit Ethernet su Power over Ethernet

PLANET UPOE-2400G yra stelažinis valdomas „Ultra PoE“ maitinimo injektorius, leidžiantis modernizuoti esamą Ethernet tinklą į „Ultra Power over Ethernet“ sistemą, nekeičiant esamo jungiklio. Tai idealus sprendimas, kai reikia tiekti maitinimą didelės galios įrenginiams, tokiems kaip PTZ kameros, belaidžiai prieigos taškai, VoIP telefonai, plonieji klientai, POS terminalai ar skaitmeniniai ekranai, nenaudojant atskirų maitinimo kabelių.

Kaip tai veikia

Įrenginys sujungia 24 Gigabit duomenų įvesties prievadus ir 24 Gigabit PoE išvesties prievadus (iš viso 48 RJ45 prievadai). Jis centralizuoja maitinimo tiekimą ir supaprastina instaliaciją, sumažindamas atskirų elektros lizdų poreikį. Bendras PoE biudžetas siekia 800 W, o kiekvienas prievadas gali tiekti iki 60 W per standartinius Cat5/5e/6 kabelius, naudodamas 4 porų technologiją. Valdymo sąsaja per žiniatinklio naršyklę suteikia pažangias PoE funkcijas: realaus laiko PD stebėjimą, automatinį atkūrimą, energijos taupymo grafikus, perjungimo tarp 4 porų ir 2 porų režimų, perkaitimo apsaugą ir energijos suvartojimo stebėjimą.

Pagrindinės techninės specifikacijos

• Prievadai: 48 × RJ45 Gigabit Ethernet (24 duomenų įvestis + 24 PoE išvestis)
• PoE standartas: IEEE 802.3af / 802.3at; 4 porų Ultra PoE (iki 60 W vienam prievadui)
• Bendras PoE biudžetas: 800 W
• Galia vienam prievadui: iki 60 W per Cat5/5e/6 (4 poros)
• Valdymas: žiniatinklio sąsaja (Web UI) PoE valdymui, grafiko sudarymui, stebėjimui ir įspėjimams
• PoE funkcijos: PoE grafikas, PD gyvybingumo tikrinimas, suplanuotas maitinimo ciklo atnaujinimas, PoE naudojimo stebėjimas, apsauga nuo perkaitimo
• Režimai: 60W 4 porų UPOE, 30W end-span (1,2,3,6 kontaktai), 30W mid-span (4,5,7,8 kontaktai)
• Fiziniai matmenys: stelažinis, sumontuotas su protingu ventiliatoriumi su automatiniu greičio valdymu

Kaip naudoti

Įdiekite UPOE-2400G tarp esamo Ethernet jungiklio ir maitinamų įrenginių. Prijunkite apatinius 24 RJ45 prievadus prie Ethernet jungiklio (duomenų įvestis), o viršutinius 24 RJ45 prievadus – prie PD (maitinimas ir duomenys). Konfigūruokite PoE režimus, grafikus ir stebėjimą per įmontuotą žiniatinklio valdymo sąsają. Naudokite PD gyvybingumo tikrinimą ir suplanuotą maitinimo ciklo atnaujinimą, kad užtikrintumėte įrenginių prieinamumą ir sumažintumėte rankinį įsikišimą.

Rekomendacijos

Patikimam darbui naudokite standartinius Cat5e arba Cat6 kabelius, užtikrinkite, kad bendra prijungtų PD galia neviršytų 800 W, nustatykite PoE grafikus ir prioritetus pagal darbo valandas ir įrenginių svarbą. Įrenginį montuokite ventiliuojamoje stelažo vietoje, kad protingas ventiliatorius palaikytų saugią darbinę temperatūrą.
