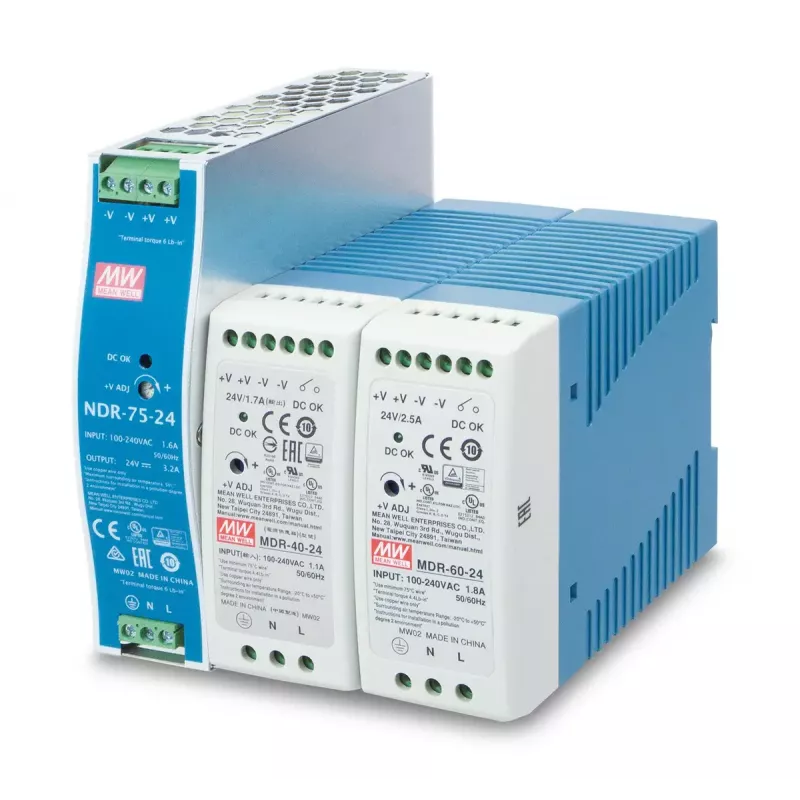

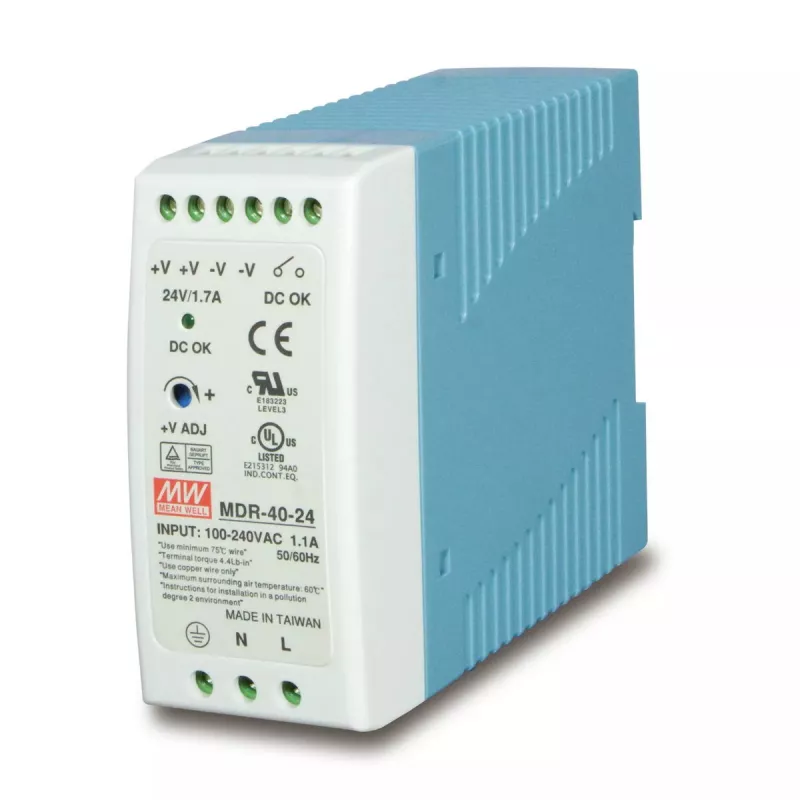

Maitinimo blokas PLANET PWR-40-24, 40 W, 24 V išėjimas, 100–240 V AC įėjimas, pasyvus aušinimas, LED indikacija

PLANET PWR-40-24 yra kompaktiškas 40 W maitinimo blokas, užtikrinantis stabilizuotą 24 V DC išėjimą iš universalaus 100–240 V AC įėjimo (50–60 Hz). Dėl pasyvaus aušinimo ir matomo LED indikatoriaus šis įrenginys tinka pramoninei ir tinklo įrangai, įterptinėms sistemoms bei montavimui ten, kur reikalingas patikimas žemos įtampos nuolatinės srovės maitinimas.

Privalumai

Kompaktiški matmenys ir DIN bėgelio suderinamumas leidžia montuoti ankštuose valdymo spintose bei ryšių stelažuose. Pasyvus aušinimas pašalina ventiliatorius ir judančias dalis, mažina triukšmą bei priežiūros poreikį, didina patikimumą dulkėtoje ar vibracinėje aplinkoje. Įmontuota trumpojo jungimo, perkrovos, viršįtampio ir perkaitimo apsauga užtikrina stabilų prijungtos įrangos darbą. Priekiniame skydelyje esantis LED indikatorius leidžia greitai vizualiai patikrinti maitinimo būseną.

Tinka

• Pramoniniams Ethernet jungikliams ir medijos keitikliams
• Įterptiniams valdikliams ir vienos plokštės kompiuteriams
• Valdymo spintoms ir automatikos skydams
• Mažiems tinklo įrenginiams ir prieigos taškams
• Lauko įrenginiams atšiaurioje ar vibracinėje aplinkoje

Pagrindinės techninės charakteristikos

• Išėjimo galia: 40 W
• Išėjimo įtampa: 24 V DC
• Įėjimo įtampos diapazonas: 100–240 V AC, 50–60 Hz
• Aušinimo būdas: pasyvus (laisva oro konvekcija)
• Būsenos indikatorius: maitinimo LED
• Darbo temperatūros diapazonas: suprojektuotas veikti plačiame temperatūrų diapazone
• Matmenys (P × G × A): 40 × 100 × 90 mm
• Saugos standartai: atitinka UL508 ir TUV EN60950-1

Kaip naudoti

Pritvirtinkite įrenginį ant tinkamo DIN bėgelio arba pagal montavimo reikalavimus, užtikrindami pakankamą ventiliaciją laisvai oro konvekcijai. Prijunkite AC įėjimą prie tinkamo 100–240 V AC maitinimo šaltinio su tinkamu įžeminimu. Prijunkite 24 V DC išėjimą prie apkrovos, laikydamiesi teisingo poliškumo ir užtikrindami, kad bendra srovė neviršytų 40 W galios. Patikrinkite LED indikatorių, kad įsitikintumėte normaliu veikimu, ir laikykitės vietinių elektros instaliacijos taisyklių bei saugos procedūrų.

Rekomendacijos

Maitinimo bloką montuokite aplinkoje be perteklinės dulkių, korozinių dujų ar tiesioginio vandens poveikio. Palikite tarpą virš ir po įrenginiu natūraliai konvekcijai. Jei apkrova artima maksimaliai, patikrinkite aplinkos temperatūros sąlygas ir galios mažinimo reikalavimus. Periodiškai tikrinkite jungtis ir LED būseną, kad užtikrintumėte patikimą veikimą.
