Valdomas L3 gigabito eterneto jungiklis PLANET IGS-6325-16T4S 16 prievadų

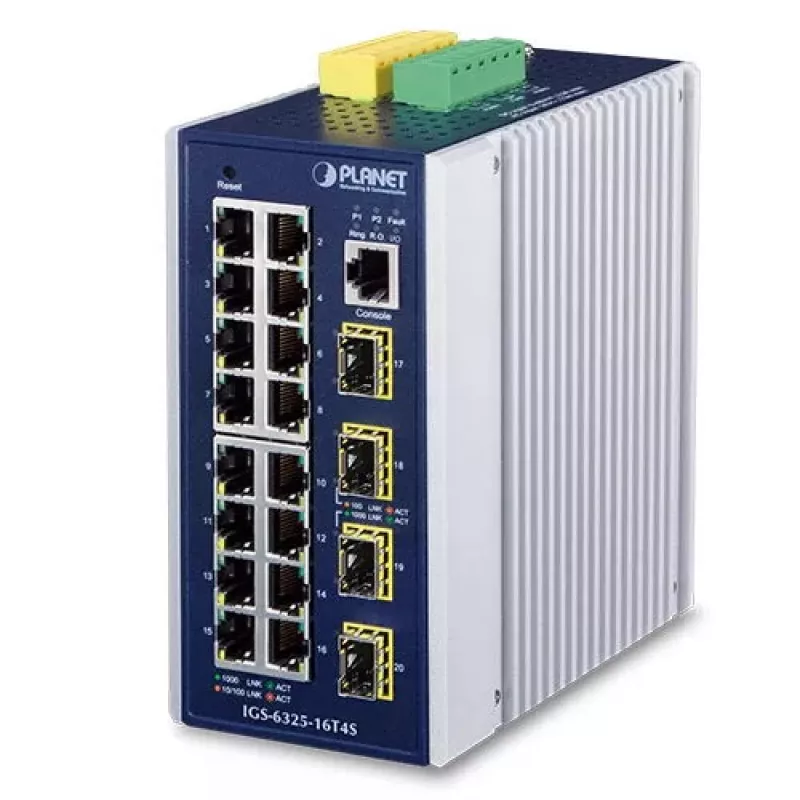

PLANET IGS-6325-16T4S yra kompaktiškas, pramoninės klasės valdomas 3 lygio (L3) gigabito eterneto jungiklis su hibridine vario ir šviesolaidžio sąsaja. Įmontuotas į DIN-bėgio tvirtą korpusą, jis turi 16 10/100/1000BASE-T RJ45 prievadų ir 4 100/1000BASE-X SFP lizdus, palaiko pilno duplekso režimą ir 40 Gbit/s perjungimo talpą, o darbinė temperatūra siekia nuo -40 iki 75 °C. Šis įrenginys tinka ribotos erdvės spintoms ir ilgiems atstumams naudojant šviesolaidžio prievadus.

Privalumai

Jungiklis palaiko L3 IPv4/IPv6 statinį maršrutizavimą ir IPv4 OSPFv2 dinaminį maršrutizavimą, užtikrindamas efektyvų maršrutų skaičiavimą ir tinklo mastelio keitimą. Jis įgyvendina perteklinės žiedinės apsaugos protokolą (ITU-T G.8032 ERPS), MSTP ir perteklinius maitinimo įėjimus, užtikrinančius greitą atsistatymą ir aukštą prieinamumą pramoninėje aplinkoje, o žiedinėse topologijose jungties atkūrimo laikas siekia vos 10 ms. Įmontuotos kibernetinio saugumo funkcijos, įskaitant SSHv2, TLS 1.2 ir SSL, apsaugo valdymo prieigą. Modbus TCP palaikymas leidžia integruoti su SCADA ir HMI sistemomis nuotoliniam stebėjimui. IEEE 1588 ir sinchroninio eterneto funkcijos tinka telekomunikacijų ir operatorių eterneto programoms. Papildomos funkcijos: SMTP/SNMP įspėjimai, gedimų signalizacija, skaitmeniniai įėjimai/išėjimai išoriniams signalams, dvigubas nuolatinės ir kintamos srovės perteklinis maitinimas, išsamūs L2–L4 ACL, DHCP snooping, IP Source Guard, Dynamic ARP Inspection, QoS ir SFP-DDM diagnostika.

Tinka

• Pramoninės automatikos tinklams ir gamyklų grindims, integruojantiems SCADA/HMI sistemas
• Telekomunikacijų ir operatorių eterneto programoms, reikalaujančioms IEEE 1588 laiko sinchronizavimo
• Verslo tinklams ir duomenų centrams, kuriems reikalingas L3 maršrutizavimas ir IPv6/IPv4 dvigubas krūvis
• Ribotos erdvės spintoms ir DIN-bėgio montavimui
• Aplinkoms, kurioms reikalingas aukštas prieinamumas: perteklinis žiedas ir perteklinis maitinimas

Pagrindinės specifikacijos

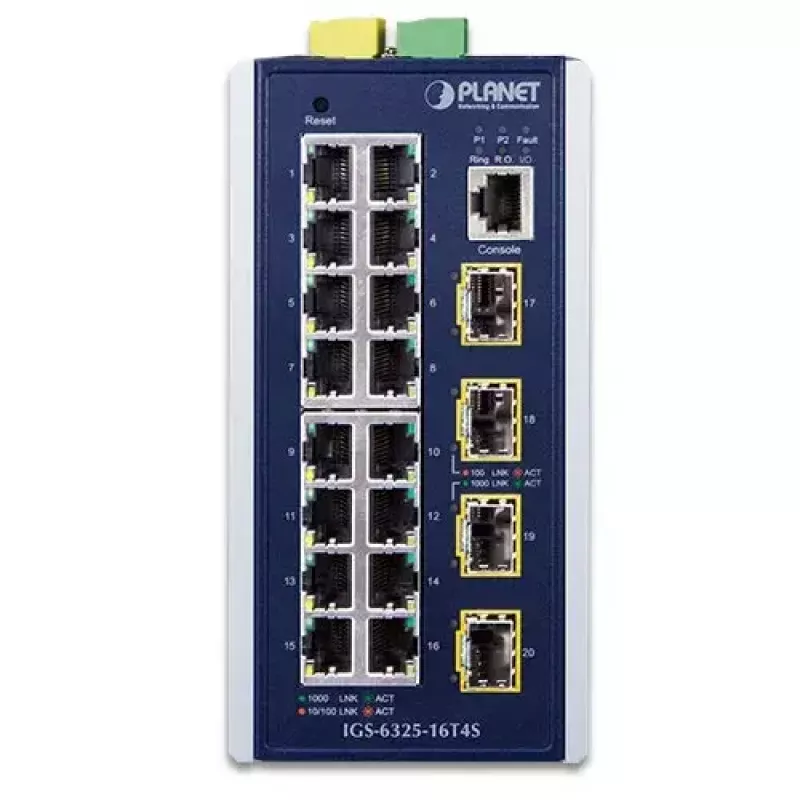

• Prievadai: 16 × 10/100/1000BASE-T RJ45, 4 × 100/1000BASE-X SFP
• Perjungimo talpa: 40 Gbit/s
• Lygis: Valdomas 3 lygis su IPv4/IPv6, OSPFv2

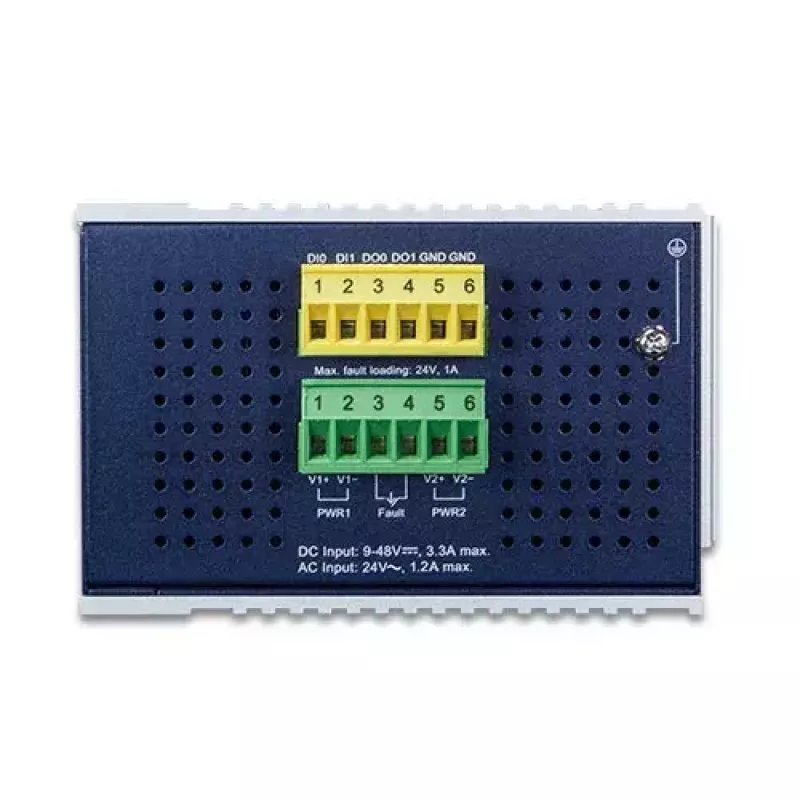

• Perteklinis ryšys: ITU-T G.8032 ERPS, MSTP, dvigubas nuolatinės srovės 9–48 V ir kintamos srovės 24 V perteklinis maitinimas
• Saugumas: SSHv2, TLS 1.2, SSL, ACL (L2–L4), 802.1X, DHCP Snooping, IP Source Guard, DAI
• Valdymas: Web GUI, konsolė, Telnet, SNMPv3
• Pramoninės funkcijos: Modbus TCP, SFP DDM, skaitmeniniai įėjimai/išėjimai, gedimų signalizacija
• Darbinė temperatūra: -40 iki 75 °C
• Formos faktorius: Montuojamas ant DIN-bėgio, kompaktiškas tvirtas korpusas
• Svoris ir spalva: apie 1,168 kg; pilka/mėlyna

Kaip naudoti

Sumontuokite IGS-6325-16T4S ant DIN-bėgio arba spintoje ir prijunkite maitinimą naudodami pagrindinį ir perteklinį maitinimo įėjimus. Prijunkite vario arba SFP šviesolaidžio modulius prie atitinkamų prievadų magistraliniams ryšiams ir galiniams įrenginiams. Konfigūruokite pagrindinius tinklo nustatymus, VLAN ir L3 statinius maršrutus arba įjunkite OSPFv2 dinaminiam maršrutizavimui per Web GUI, konsolę ar SNMPv3. Integruokite Modbus TCP su SCADA/HMI sistemomis pagal poreikį, kad stebėtumėte įrenginio būseną, DI/DO būseną ir prievadų ryšius. Nustatykite signalizaciją ir SNMP/SMTP įspėjimus, kad gautumėte įvykių pranešimus, ir įjunkite SFP DDM siųstuvų-imtuvų diagnostikai.

Rekomendacijos

Įrenginį montuokite vėdinamoje, nuo dulkių apsaugotoje korpuse ir kritinėse instaliacijose naudokite perteklinius maitinimo jungtis. Patikimiems ilgų atstumų ryšiams naudokite sertifikuotus SFP modulius ir įjunkite žiedinę apsaugą arba MSTP ten, kur topologija reikalauja greito atsistatymo. Saugiam nuotoliniam valdymui naudokite SNMPv3 arba TLS/SSHv2, o siekiant sumažinti klastojimo ir ARP atakų riziką, įjunkite DHCP snooping, IP Source Guard ir DAI.
