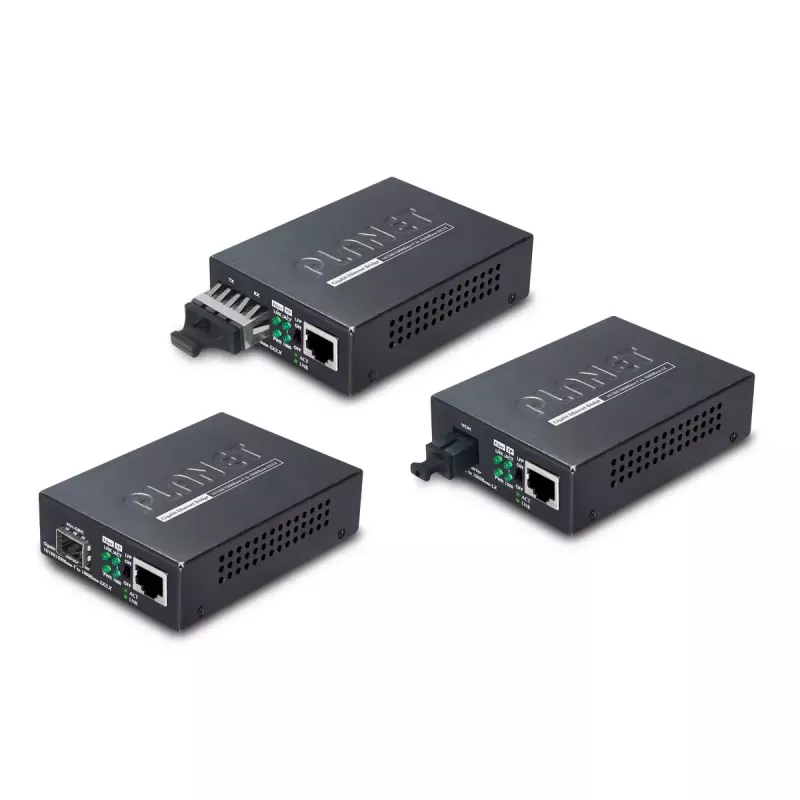

Tinklo medijos keitiklis PLANET GT-806A15

PLANET GT-806A15 yra gigabitinis tinklo medijos keitiklis, skirtas konvertuoti 10/100/1000BASE-T varinį Ethernet į 1000BASE-LX šviesolaidinį ryšį su SC jungtimi. Šis modelis užtikrina stabilų ilgų nuotolių perdavimą iki 15 000 m, naudojant 1310 nm bangos ilgį, ir atitinka IEEE 802.3 standartus. Jis gali būti naudojamas kaip atskiras įrenginys arba įstatomas į PLANET 19 colių medijos šasi. Maitinamas 5 V įtampa, sunaudoja vos 4,6 W energijos. Kompaktiškas juodas korpusas su vienu RJ45 prievadu ir SC šviesolaidžio prievadu.

Privalumai

GT-806A15 leidžia pasiekti didelės spartos gigabitines konversijas tarp vario ir šviesolaidžio, užtikrinant stabilų veikimą ilgose distancijose ir mažą energijos sąnaudą. Atitiktis IEEE 802.3 standartams garantuoja suderinamumą su esama Ethernet įranga. Keitiklis palaiko automatinį MDI/MDI-X vario prievade ir konfigūruojamą nuorodos gedimo praleidimo (LFP) funkciją per DIP jungiklį, leidžiančią momentinį nuorodos gedimo signalizavimą (LLCF/LLR) efektyvesniam tinklo stebėjimui. Montavimas paprastas – „Plug and Play“ su galimybe maitinti atskirai arba per šasi.

Tinka

• Ilgų Ethernet nuotolių išplėtimui šviesolaidžiu (iki 15 000 m)
• Gigabitinių Ethernet įrenginių prijungimui prie 1000BASE-LX šviesolaidinių tinklų
• Integravimui į tinklo stelažus naudojant 19 colių medijos keitiklių šasi
• Mažų biurų ar filialų diegimui, reikalaujančiam mažos galios medijos konversijos

Pagrindinės specifikacijos

• Modelis: PLANET GT-806A15
• Ethernet LAN (RJ-45) prievadai: 1
• Ethernet sąsaja: Gigabit Ethernet (10/100/1000 Mbps)
• Šviesolaidžio jungtis: SC (1000BASE-LX)
• Maksimalus perdavimo atstumas: 15 000 m
• Bangos ilgis: 1310 nm
• Maksimalus duomenų perdavimo greitis: 2000 Mbit/s
• Įėjimo įtampa: 5 V
• Energijos sąnaudos: 4,6 W
• Gaminio spalva: Juoda
• Svoris: 0,2 kg

Kaip naudoti

Sumontuokite GT-806A15 kaip atskirą įrenginį naudodami DC adapterį arba įstatykite į suderinamą PLANET 19 colių medijos keitiklių šasi centralizuotam maitinimui ir stelažo montavimui. Prijunkite varinį įrenginį prie RJ45 prievado, o šviesolaidinį – prie SC prievado, įsitikindami, kad naudojamas tinkamas šviesolaidžio tipas ir jungtys. DIP jungikliu sukonfigūruokite LFP (nuorodos gedimo praleidimo) funkciją pagal stebėjimo poreikius; automatinis MDI/MDI-X vario prievade leidžia tiesiogiai jungti įrangą be kryžminių kabelių. Prijungę, įjunkite maitinimą ir patikrinkite LED indikatorius, kad įsitikintumėte sėkmingu nuorodos užmezgimu.

Rekomendacijos

Naudokite vienmodį šviesolaidį ir tinkamas SC jungtis ilgiems nuotoliams; patikrinkite 1310 nm bangos ilgio suderinamumą su nuotoliniais siųstuvais-imtuvais; įjunkite LFP (LLCF/LLR) kai reikia momentinio nuorodos gedimo aptikimo. Įrenginį montuokite vėdinamoje vietoje, o jei įmanoma, naudokite PLANET medijos keitiklių šasi centralizuotam maitinimui ir lengvesnei priežiūrai.
