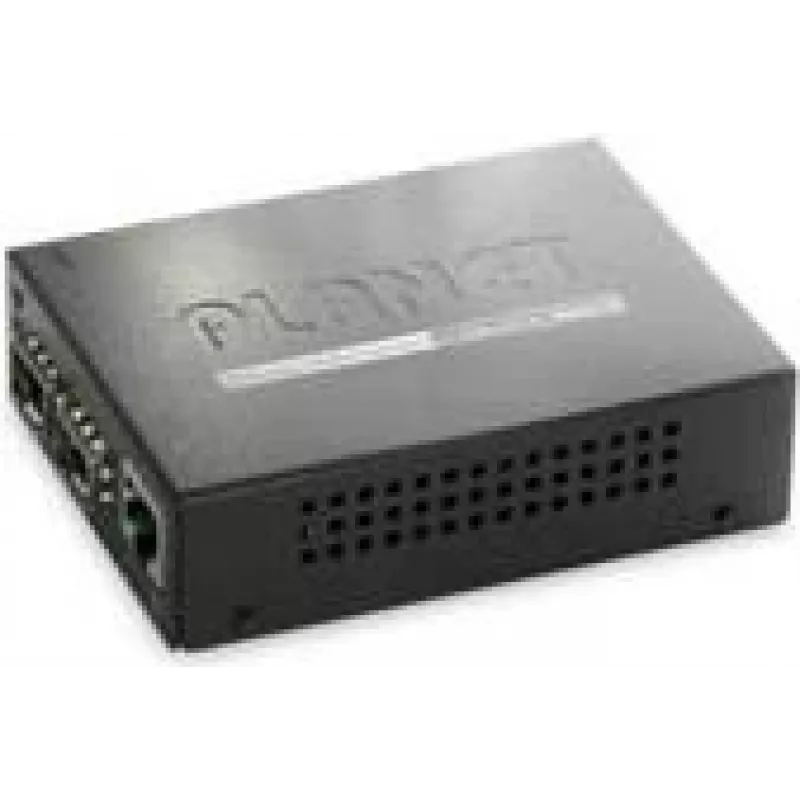

Tinklo medijos keitiklis PLANET FT-1205A 200 Mbit/s Juodas

PLANET FT-1205A yra kompaktiškas 3 prievadų perteklinis medijos keitiklis, skirtas konvertuoti tarp 10/100Base-TX varinio ir 100Base-FX šviesolaidinio tinklo. Jis palaiko iki 200 Mbit/s pralaidumą ir turi vieną RJ-45 Ethernet prievadą bei du SFP šviesolaidinius prievadus. Įmontuotas SFP lizdas priima vienmodžius, daugiamodžius ir WDM siųstuvus-imtuvus, leidžiančius lanksčiai pasirinkti šviesolaidžio atstumą pagal pasirinktą SFP modulį. Įrenginys gali veikti atskirai arba kaip karštai keičiamas modulis PLANET MC serijos šasi.

Privalumai

FT-1205A suteikia konfigūruojamus veikimo režimus per DIP jungiklius: 3 prievadų Store-and-Forward Ethernet jungiklio režimas su IEEE 802.3x srauto valdymu (pilnas dupleksas) ir back pressure (pusinis dupleksas) arba 2 prievadų perteklinis medijos keitiklio režimas, užtikrinantis mažesnį nei 10 ms automatinį ryšio atkūrimą kritiniams tinklams. SFP suderinamumas suteikia lankstumo pasirenkant šviesolaidžio tipą ir atstumą, o kompaktiškas juodas korpusas tinka erdvės ribojamoms instaliacijoms.

Kam tinka

• Interneto paslaugų teikėjai ir telekomunikacijų tinklai
• Ligoninių ir medicinos tinklų jungtys
• Bankų ir finansų tinklų segmentai
• Įmonių tinklai, kuriems reikalinga greita šviesolaidžio-varinio konversija su pertekliškumu

Pagrindinės techninės specifikacijos

• Modelis: PLANET FT-1205A
• Duomenų sparta: iki 200 Mbit/s
• Ethernet prievadai (RJ-45): 1 (10/100Base-TX)
• Šviesolaidžio prievadai: 2 (SFP, 100Base-FX)
• Maksimalus perdavimo atstumas: priklauso nuo SFP modulio (gamintojo duomenimis iki 60000 m su palaikomais moduliais)
• Veikimo režimai: 3 prievadų jungiklis arba 2 prievadų perteklinis medijos keitiklis
• Srauto valdymas: IEEE 802.3x (pilnas dupleksas), back pressure (pusinis dupleksas)
• Spalva: Juoda

Kaip naudoti

Pasirinkite norimą veikimo režimą naudodami DIP jungiklius: nustatykite į 3 prievadų jungiklio režimą įprastam saugojimo ir persiuntimo perjungimui arba į 2 prievadų perteklinį režimą, kad įjungtumėte mažesnį nei 10 ms automatinį perjungimą tarp šviesolaidžio prievadų. Įstatykite suderinamą SFP siųstuvą-imtuvą į SFP lizdą pagal reikiamą šviesolaidžio tipą ir atstumą, tada prijunkite varinį RJ-45 prievadą ir šviesolaidžio prievadus prie atitinkamų tinklo jungčių. Įrenginys palaiko plug-and-play diegimą ir gali būti naudojamas atskirai arba įstatytas į suderinamą PLANET MC serijos šasi centralizuotam montavimui.

Rekomendacijos

Naudokite tinkamus 100Base-FX SFP siųstuvus-imtuvus (vienmodžius, daugiamodžius arba WDM), atitinkančius reikiamą atstumą ir šviesolaidžio tipą. Kritinėms jungtims įjunkite perteklinį režimą ir patikrinkite perjungimo elgseną techninės priežiūros metu. Montuodami šasi, laikykitės PLANET rekomenduojamų karšto keitimo procedūrų, kad išvengtumėte paslaugų trikdžių.
