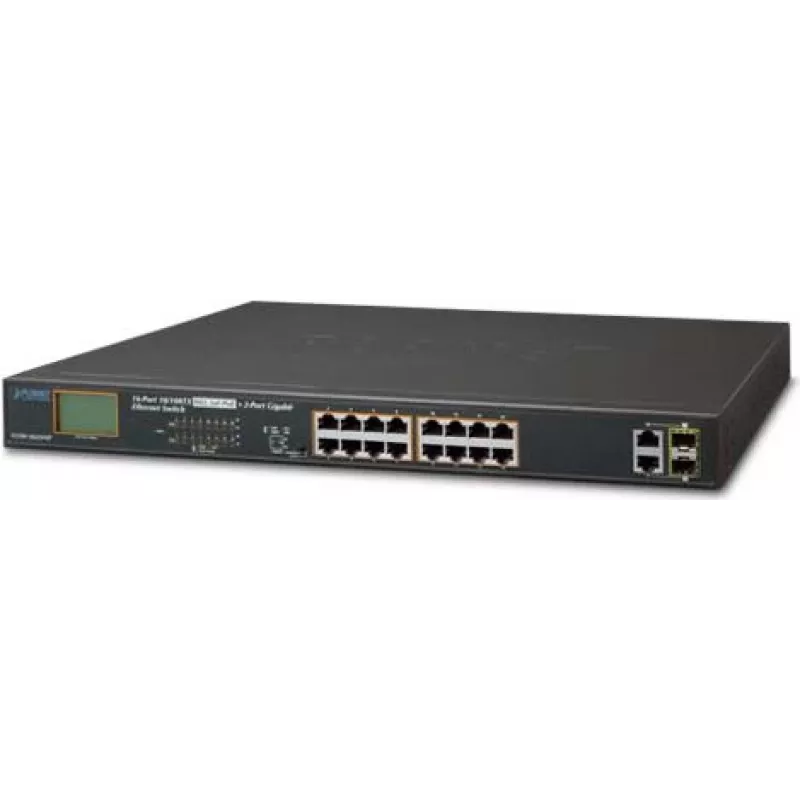

Nevaldomas tinklo jungiklis PLANET FGSW-1822VHP

PLANET FGSW-1822VHP yra nevaldomas „Fast Ethernet“ PoE+ jungiklis, sukurtas „plug-and-watch“ maitinimo per Ethernet sprendimui su integruotu LCD skydeliu, rodančiu realaus laiko PoE ir prievadų būseną be kompiuterio ar programinės įrangos poreikio. Šis jungiklis turi 16 10/100BASE-TX prievadų, tiekiančių iki 30 W PoE+ kiekvienam prievadui, du „Gigabit“ TP jungiamuosius prievadus ir du „Gigabit“ SFP lizdus. Su 300 W bendru PoE biudžetu, neblokuojančiu perjungimo našumu ir kompaktiška stalinio / 1U forma, FGSW-1822VHP skirtas mažų įmonių, vaizdo stebėjimo ir sistemų integracijos diegimams, kuriems reikalingas patikimas maitinimo ir duomenų tiekimas per Ethernet.

Privalumai

FGSW-1822VHP užtikrina greitą įdiegimą ir matomą būsenos informaciją per intuityvų spalvotą LCD priekiniame skydelyje, rodantį PoE ir prievadų būklę bei leidžiantį greitai trikčių šalinti. Jis palaiko tris darbo režimus (Standartinis, VLAN ir Išplėstinis), kad prisitaikytų prie skirtingų tinklo topologijų, turi du SFP mini-GBIC lizdus ilgų nuotolių šviesolaidiniams jungimams, o ESD ir viršįtampių apsauga padidina stabilumą ir apsaugo tinklo įrangą. Automatinis derėjimas ir automatinis MDI/MDI-X supaprastina kabeliavimą ir greičio nustatymą.

Tinka

• Mažoms ir vidutinėms įmonėms, kurioms reikia PoE IP telefonams ir belaidžiams prieigos taškams
• HD IP vaizdo stebėjimo sistemoms ir kamerų diegimams
• Viešbučių, mažmeninės prekybos ir viešųjų erdvių tinklo diegimams
• Sistemų integratoriams ir montuotojams, kuriems reikalingas matomas, lengvai valdomas PoE jungiklis

Pagrindinės specifikacijos

• Prievadai: 16 x 10/100BASE-TX PoE+ prievadai; 2 x Gigabit TP jungiamieji prievadai; 2 x Gigabit SFP lizdai
• PoE: IEEE 802.3af/at suderinamas; iki 30 W vienam prievadui; bendras PoE biudžetas 300 W
• Perjungimo talpa: neblokuojantis perjungimas; 11,2 Gbit/s perjungimo talpa
• MAC adresų lentelė: 8 000 įrašų
• Darbo režimai: Standartinis, VLAN (prievadų lygiu), Išplėstinis (10 Mbps dvipusis ryšys su iki 250 m PoE esant 20 W)
• Apsauga: Ethernet ESD apsauga (kontaktinis ±6 kV, orinis ±8 kV) ir ±6 kV viršįtampių apsauga
• Standartai: IEEE 802.3/802.3u/802.3ab/802.3z/802.3x/802.1Q/802.3af/802.3at
• Forma ir spalva: stalinis / 1U, mėlyna; svoris ~3,4 kg

Kaip naudoti

Padėkite jungiklį ant stabilaus paviršiaus arba sumontuokite stove (1U) pagal turimą vietą. Prijunkite maitinimą prie vidinio maitinimo šaltinio, tada prijunkite tinklo įrenginius prie RJ45 PoE prievadų naudodami 5/5e/6 kategorijos kabelius; jungtys gali būti atliekamos per Gigabit TP prievadus arba SFP modulius šviesolaidiniams ryšiams. Priekinio skydelio LCD rodo momentinę būseną: PoE paskirstymą, kiekvieno prievado būklę ir režimo pasirinkimą. Pasirinkite Standartinį režimą įprastam PoE veikimui, VLAN režimą prievadų izoliavimui ir transliacinių / daugiaadresinių srautų mažinimui, arba Išplėstinį režimą, kad tiektumėte 20 W PoE didesniu atstumu iki 250 m esant 10 Mbps dvipusiam ryšiui viename prievade.

Rekomendacijos

Stabilumui užtikrinti planuokite PoE įrenginių prijungimą taip, kad bendras energijos suvartojimas neviršytų 300 W biudžeto. Naudokite tinkamus SFP modulius pagal šviesolaidžio tipą ir atstumą, o diegiant kelias kameras įjunkite VLAN režimą, kad išvengtumėte daugiaadresinių / transliacinių srautų audrų. Kabeliams ilgesniems nei 100 m, kai reikia maitinimo, naudokite Išplėstinį režimą, bet patikrinkite įrenginių suderinamumą su 10 Mbps veikimu.
